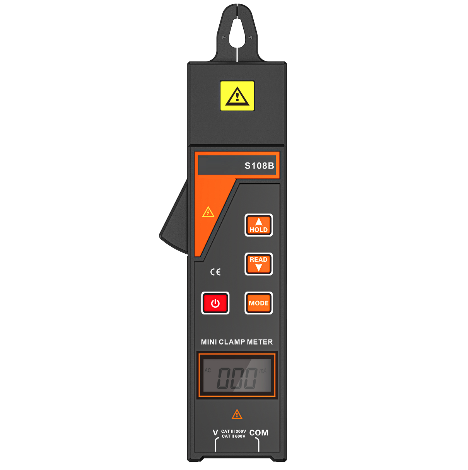

S108系列MiNi鉗形漏電流表，MiNi鉗形設計，小巧玲瓏，其外形美觀精致，結構科學合理。能直接在線測試380/220伏電力系統中及二次回路上的電壓、電流、漏電流、頻率等，非常適合于排線密集的場所。儀表還具有數據保持、數據存儲、數據查閱等功能，廣泛適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、計量部門、科研院校等領域。
1．型號區別
|
型 號 |
電流量程 |
電壓量程 |
頻 率 |
|
S108 |
AC 0～30A |
/ |
20～100Hz |
|
S108B |
AC 0～30A |
AC 0～600V |
0～400Hz |
2．技術規格
|
功 能 |
在線測試380/220伏電力系統中及二次回路上的電壓、電流、漏電流、頻率等，非常適合于排線密集的場所 |
|
電 源 |
6LR61，9V DC，連續使用約20小時 |
|
測試方式 |
鉗形CT |
|
鉗口尺寸 |
Ф7.5mm×13mm |
|
測量范圍 |
電流：AC 0.00mA～30.00A(50/60Hz自動) |
|
電壓：0.00V～600V |
|
|
頻率：0.0 Hz～400Hz |
|
|
分 辨 力 |
電壓：0.01V；電流0.01mA；頻率0.1Hz； |
|
測量精度
|
電壓：±2%±3dgt(23℃±5℃，80%RH以下) |
|
電流：±2%±3dgt(23℃±5℃，80%RH以下) |
|
|
頻率：±1Hz(23℃±5℃，80%RH以下) |
|
|
顯示模式 |
4位LCD顯示 |
|
LCD尺寸 |
35mm×21.5mm；顯示域32mm×15mm |
|
換 檔 |
自動換檔 |
|
數據存儲 |
99組 |
|
采樣速率 |
2次/秒 |
|
儀表尺寸 |
長寬厚220mm×45mm×30mm |
|
線路電壓 |
600V以下線路測試 |
|
數據保持 |
按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
|
功能切換 |
按MODE鍵切換顯示測試電流、電壓、電流頻率，開機默認顯示電流 |
|
數據查閱 |
按READ鍵進入數據查閱，按上下箭頭鍵翻閱所存數據 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
|
儀表質量 |
儀表：220g |
|
總質量：400g |
|
|
工作電流 |
Max 10mA |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
絕緣強度 |
2000V/rms(儀表外殼前后兩端之前) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
|
儀表 |
1臺 |
|
測試線(B型專配) |
2條(紅黑各1條) |
|
包裝盒 |
1個 |
|
電池 |
1個 |
|
用戶手冊、保修卡、合格證 |
1套 |
