1．SF-T1200六相繼電保護測試儀滿足現場所有試驗要求。本儀器具有標準的六相電壓，六相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2．各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5．配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8．采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9．可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10.具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），125V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

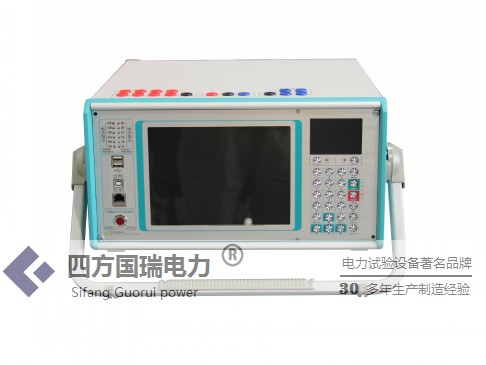

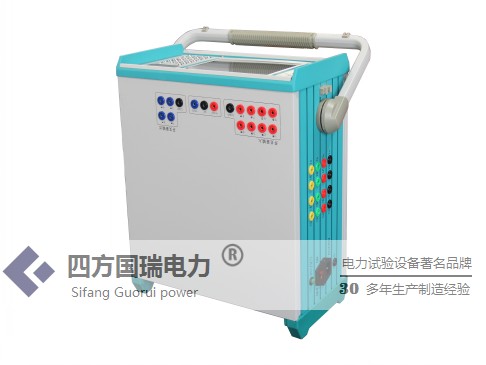

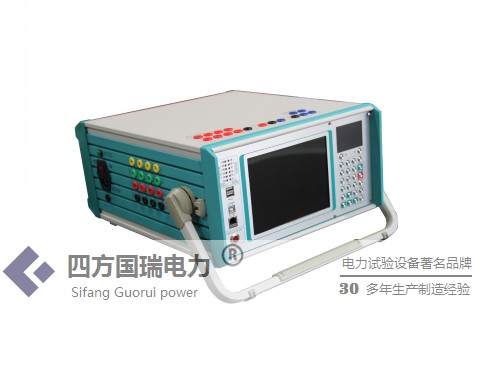

SF-T1200六相繼電保護測試儀 硬件組成
1.內置高性能工業控制計算機
本裝置采用高性能工控機作為控制計算機，配有自還原CF卡，8.4″800×600分辨率TFT真彩LCD顯示器。本機帶高性能專用工業鍵盤和鼠標，無須另接外設就可直接使用，軟件在Windows XP操作系統下運行，操作簡便。裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等。（多功能接口可升級）
2.DSP數字信號處理系統
采用6000系列DSP控制器作為核心，FPGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。
3.D/A和A/D轉換
采用高精度D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路，可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。
4.高精度線性電壓，電流功率放大器
電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓回路（在有輸出情況下）發生短路時，該指示燈發亮并啟動蜂鳴器報警。大電流限時采用獨特的硬件，限時電路，克服了傳統的軟件限時的缺點，使大電流使用更安全更可靠。
1．滿足現場所有試驗要求。本儀器具有標準的六相電壓，六相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2．各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5．配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8．采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9．可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10.具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），125V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
交流電流源（6*30A）
|
單相電流輸出（有效值） |
0--30A/相，精度：0.2% ±5mA |
|
六相并聯輸出(有效值) |
0--180A/六相同相位并聯輸出 |
|
相電流長時間允許工作值(有效值) |
10A |
|
每相最大輸出功率 |
150VA |
|
六相并聯電流最大輸出功率 |
1000VA |
|
六并電流最大輸出允許工作時間 |
10s |
|
頻率范圍 |
0--1000Hz，精度0.01Hz |
|
諧波次數 |
2--20次 |
|
相位 |
0--360°，精度0.1° |
2．直流電流源
|
直流電流輸出 |
0--±10A/相，精度：0.2% ±5mA |
3．交流電壓源
|
單相電壓輸出（有效值） |
0--125V/相，精度：0.2% ±5mV |
|
線電壓輸出（有效值） |
0--250V |
|
相電壓/線電壓輸出功率 |
75VA/100VA |
|
頻率范圍 |
0--1000Hz，精度：0.001Hz |
|
諧波次數 |
2--20次 |
|
相位 |
0--360°，精度：0.1° |
4．直流電壓源
|
單相電壓輸出幅值 |
0--±150V，精度：0.2% ±5mV |
|
線電壓輸出幅值 |
0--±300V |
|
相電壓/線電壓輸出功率 |
90VA/180VA |
5．開關量端子
|
開關量輸入端子 |
8對 |
|
空接點 |
1--20mA，24V 裝置內部有源輸出 |
|
電位翻轉 |
無源接點：低阻短接信號 有源接點：0-250V DC |
|
開關量輸出端子 |
4對，空接點，遮斷容量：110V/2A，125V/1A |
6．其他
|
時間范圍 |
1ms--9999s，測量精度：1ms |
|
單機體積重量 |
體積 410 x 190 x 420mm3，約18Kg |
|
電源 |
AC125V±10%，50Hz，10A |
|
繼電保護測試儀主機 |
一臺 |
|
高強度鋁合金主機包裝箱 |
一只 |
|
測試線包 |
一個 |
|
電流測試線 |
一包 |
|
電壓及開關量測試線 |
一包 |
|
電源線 |
一根 |
|
USB連接線 |
一根 |
|
程序光盤 |
一張 |
|
10A保險管 |
二個 |
|
合格證 |
一張 |
|
出廠檢定報告 |
一份 |
|
說明書 |
一份 |
| 文件名 | 點擊下載 |
| SF-T1200六相繼電保護測試儀 說明書 | |
| SF-T1200六相繼電保護測試儀 檢定證書 |

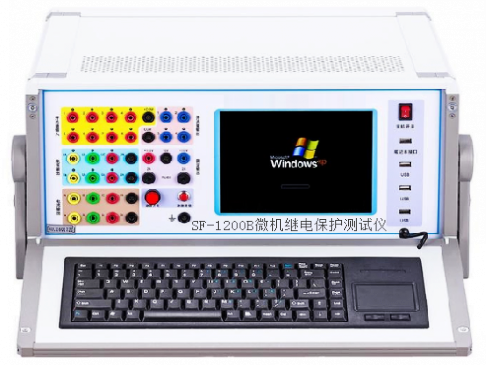

SF1200B微機繼電保護測…
