35kV母線絕緣子耐壓裝置SFB(f)-GB系列主要針對10kV/300mm2電纜2km，10.5kV/50MW、互感器、絕緣子等的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1、 10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30~300Hz，試驗電壓22kV，試驗時間5min。
2、 10.5kV/50MW火力發電機的交流耐壓試驗，電容量≤0.26uF，試驗頻率45~65Hz，試驗電壓24kV，試驗時間1min

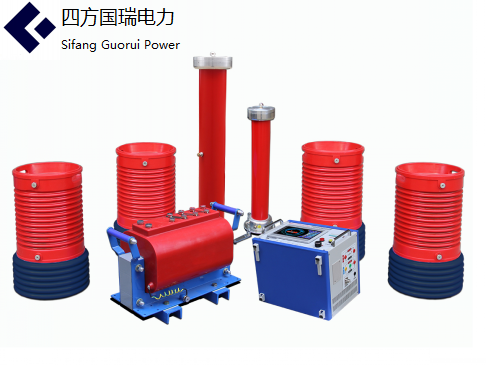

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
產品別名：變頻串聯諧振、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置等
35kV母線絕緣子耐壓試驗裝置接線示意圖
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-6kVA/1.5/3/6kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
SFBP-F-6kW/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-27kVA/27kV |
4節 |
| 4 | 電容分壓器 |
SFFC-110kV/800pF |
1套 |
| 5 |
補償電容器 |
SFBC-70kV/10000pF(出一個35kV) |
1套 |
|
|
|||
| 35kV母線絕緣子耐壓裝置用途 | |||
|
10kV/300mm2電纜2km 35kV/300mm2電纜0.5km 35kV系統 |
|||
| 文件名 | 點擊下載 |
| 35kV母線絕緣子耐壓裝置 說明書 | |
| 35kV母線絕緣子耐壓裝置 檢定證書 |
