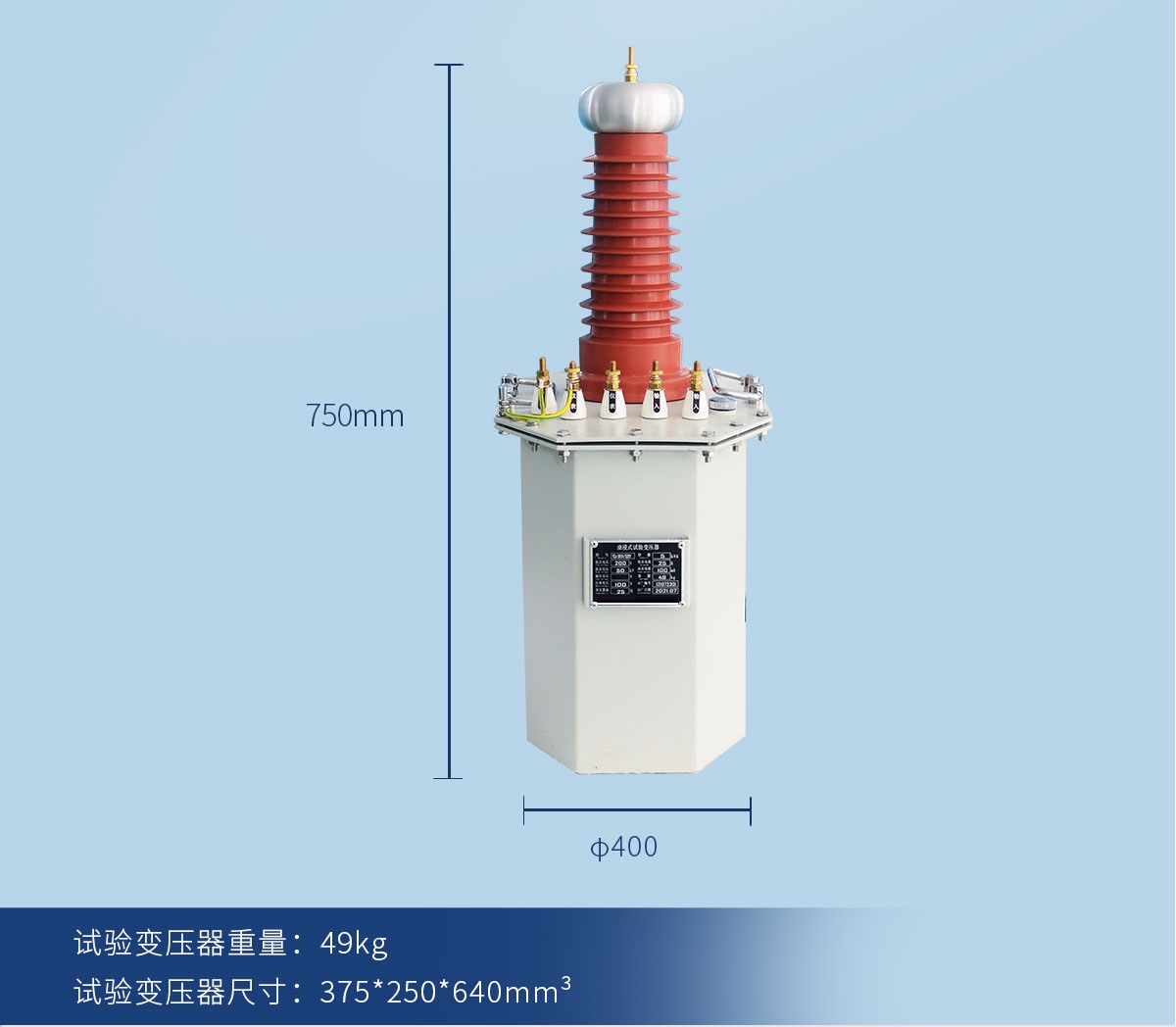

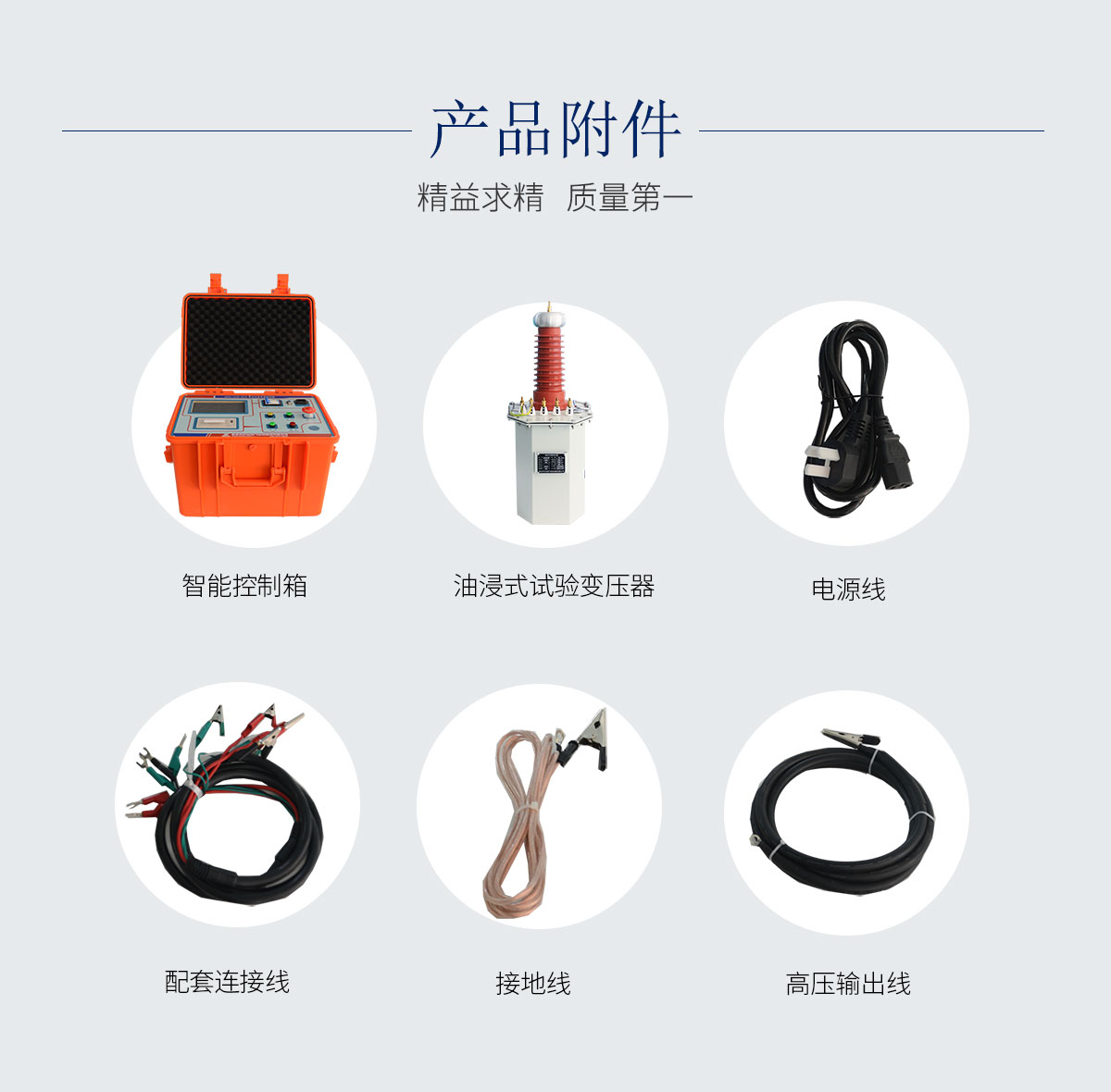

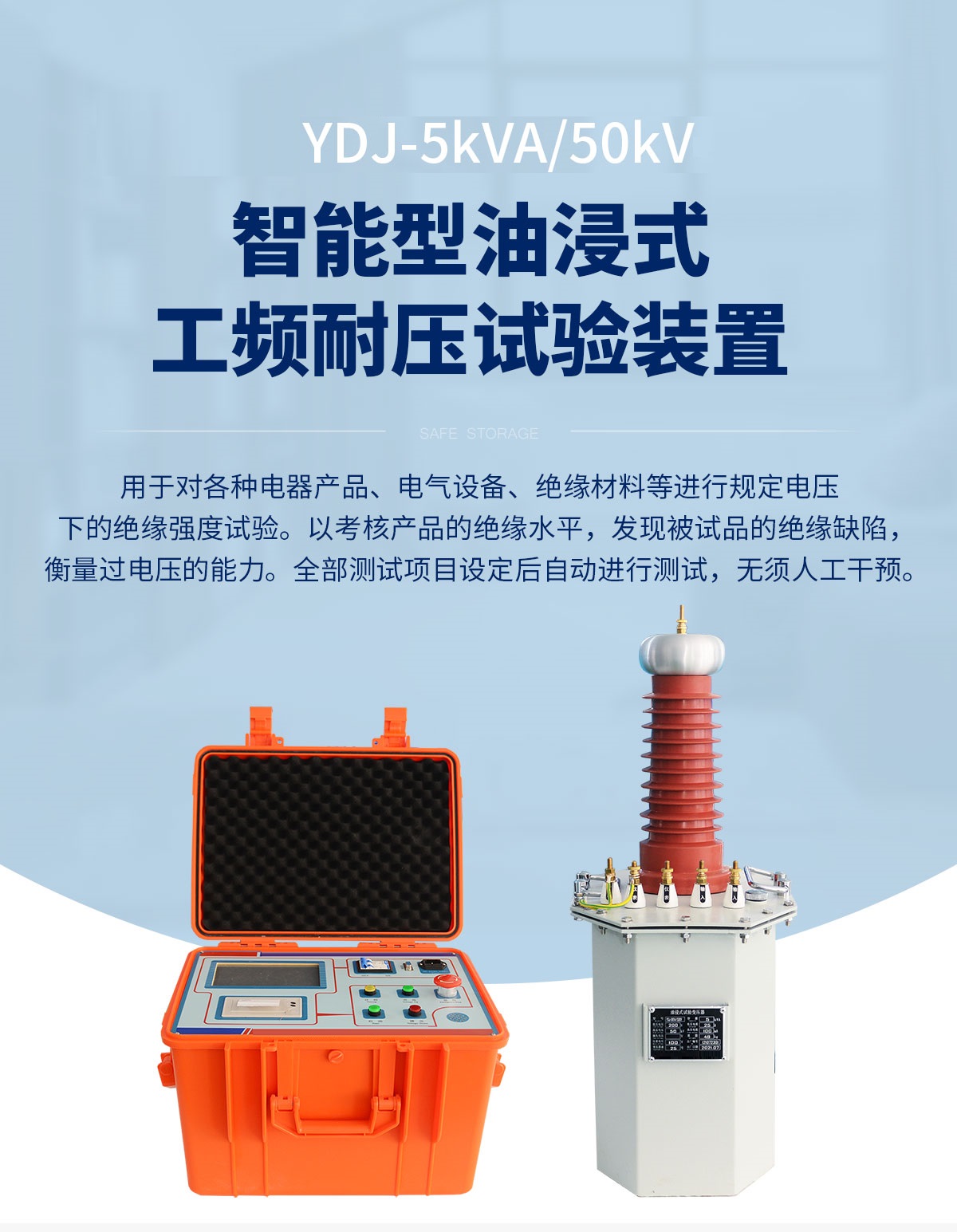

工頻耐壓試驗裝置是成套設備，由多部分組成，其中試驗變壓器（升壓部分），操作臺/箱（控制部分）以及連接線為必配。另外還可以選配放電棒、保護電阻、分壓器、放電球隙、小推車、微安表、毫安表（交流高壓電流測量）、整流硅堆（交直流）等輔助配件。

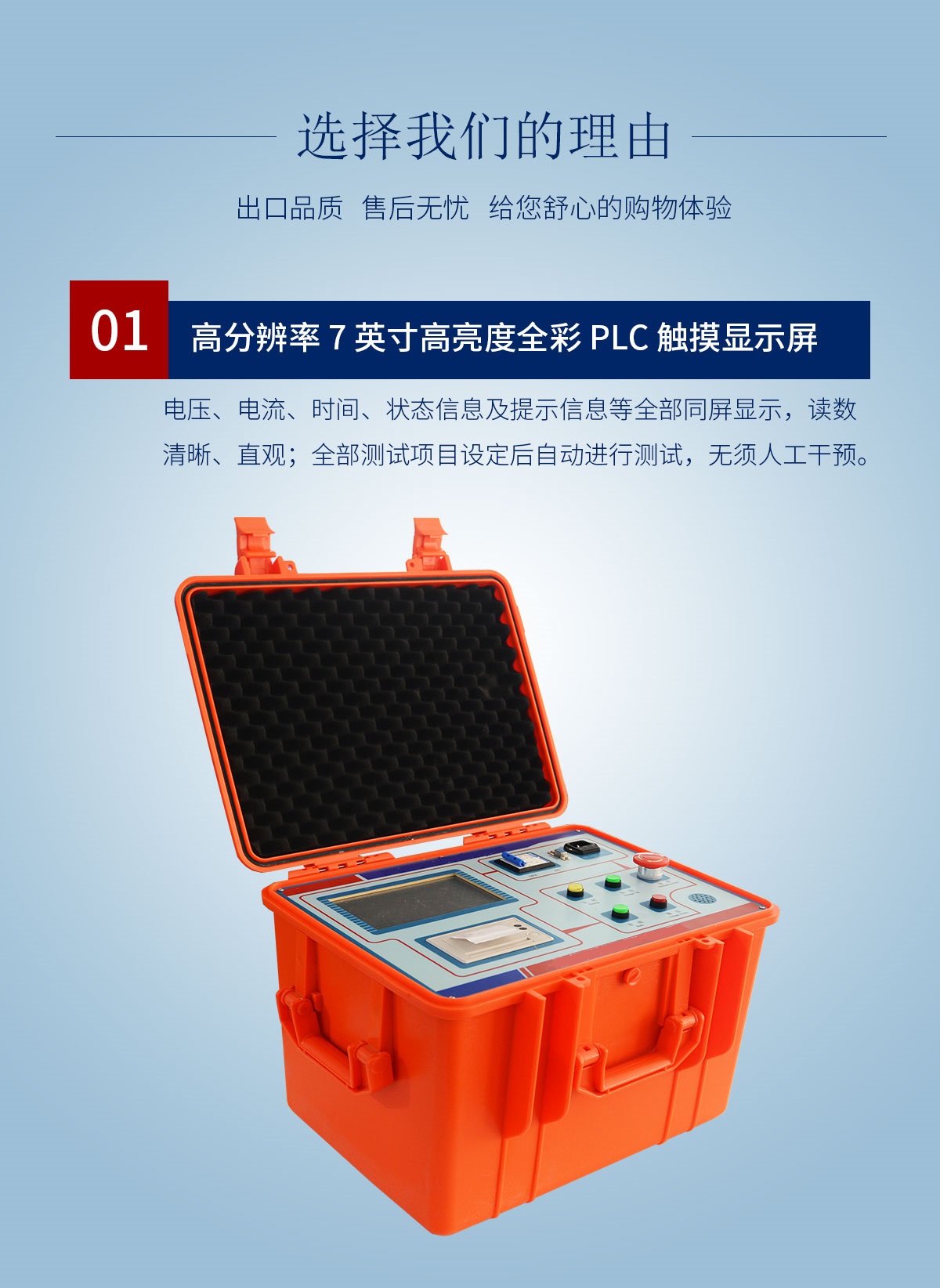

1、采用高分辨率7英寸高亮度全彩PLC觸摸顯示屏（分辨率800×480），電壓、電流、時間、狀態信息及提示信息等全部同屏顯示，讀數清晰、直觀；
2、全中文界面，操作簡單明了，可適應多種應用場合；

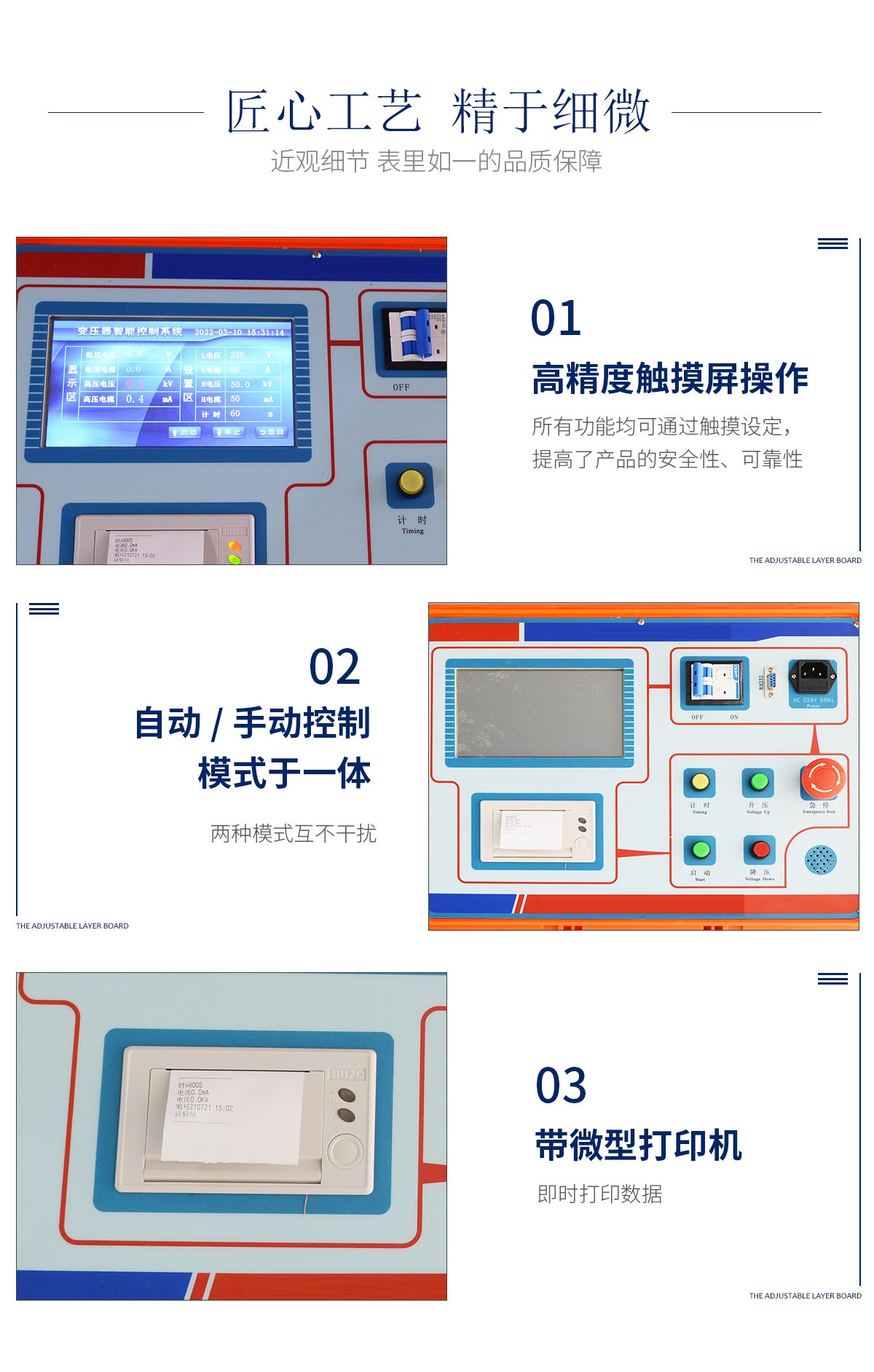

3、高精度觸摸屏操作，所有功能均可通過觸摸設定，提高了產品的安全性、可靠性；
4、全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；
5、直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套使用；
6、狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
7、試驗過程中，屏上有試驗進行中的顯示，時刻提醒操作人員注意安全；
8、試驗出現異常時可以進行報警功能；
9、自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

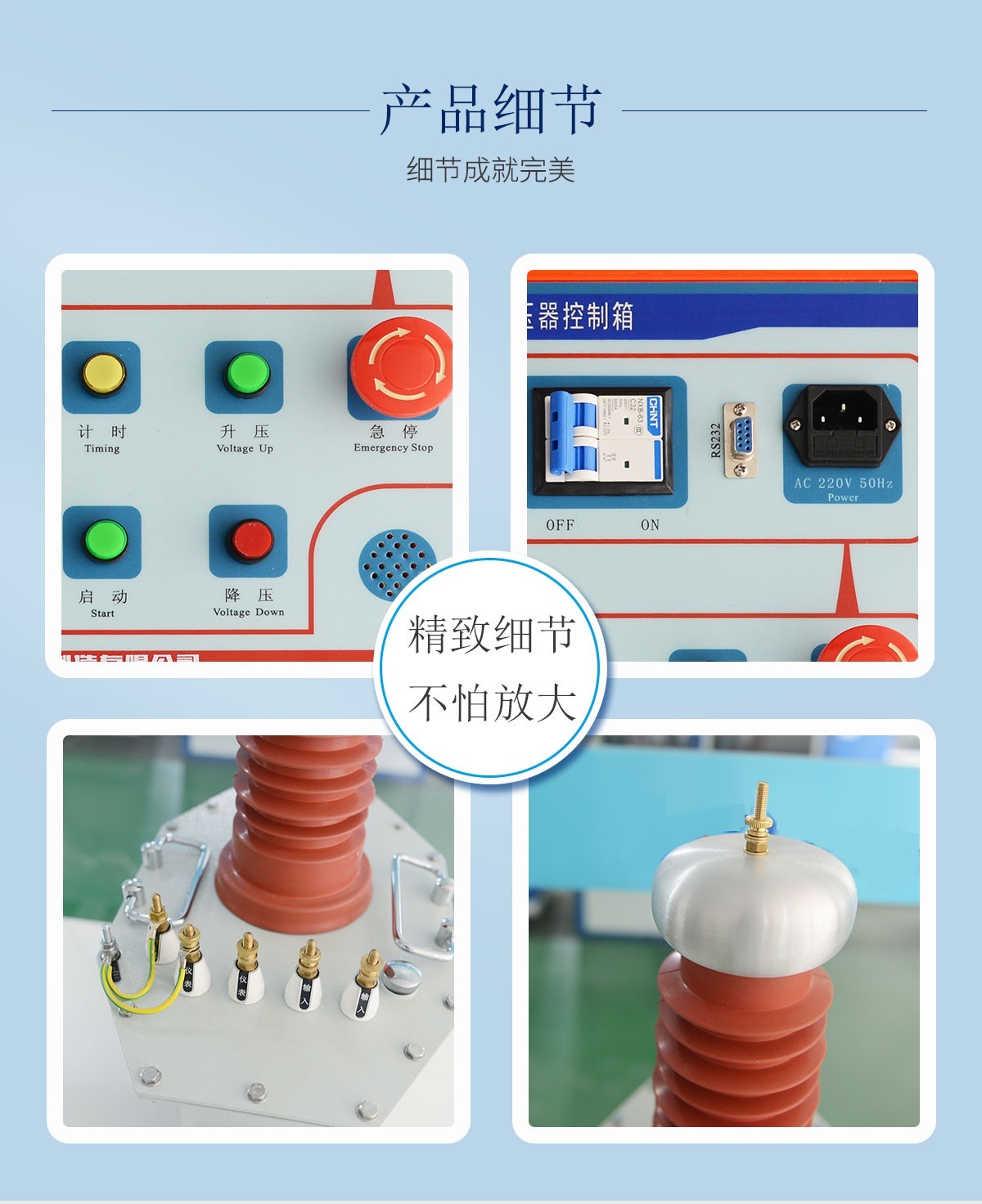

10、手動控制模式，此模式類似于傳統的電動升/降壓方式，上 升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；
11、升壓速度智能控制，當電壓達到目標電壓90%時，為保證精準達到目標電壓升壓速度會自動減慢；
12、升壓速度可設置，可根據配備的不同試驗變壓器的變比來調整升壓速度，達到更加合理的效果。
13、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。
14、自帶打印功能，可以將試驗數據及試驗日期等內容進行快速打印。

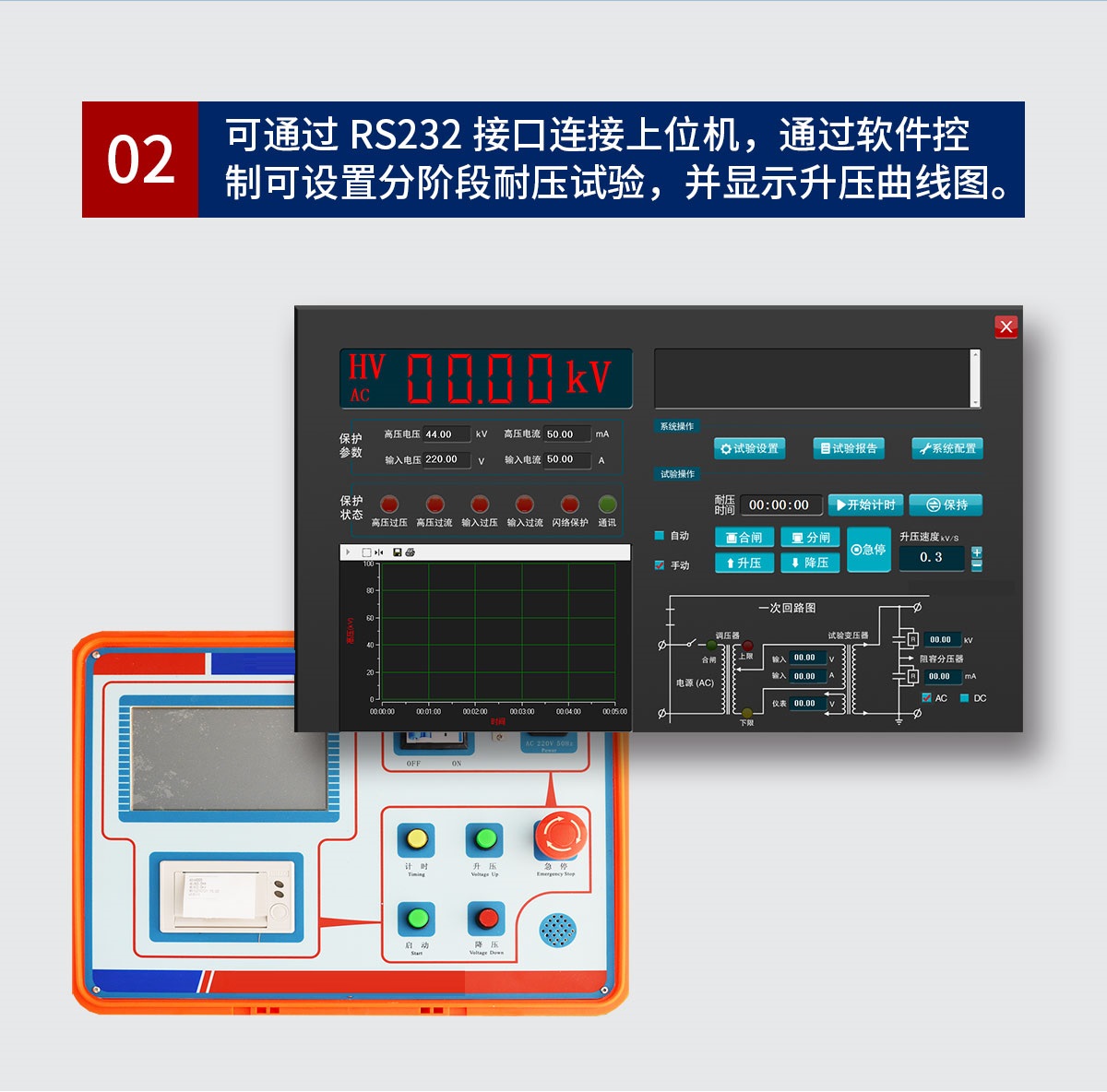

15、可通過RS232接口連接上位機，通過軟件控制可設置分階段耐壓試驗，并顯示升壓曲線圖。
|

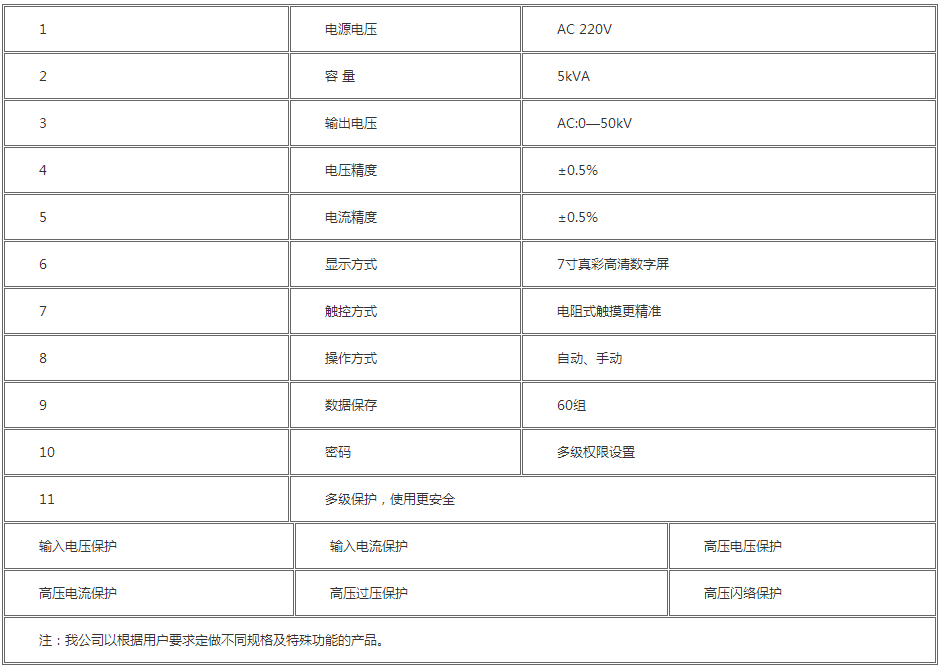

1 |
電源電壓 |
AC 220V |
||
|
2 |
容 量 |
5kVA |
||
|
3 |
輸出電壓 |
AC:0—50kV |
||
|
4 |
電壓精度 |
±0.5% |
||
|
5 |
電流精度 |
±0.5% |
||
|
6 |
顯示方式 |
7寸真彩高清數字屏 |
||
|
7 |
觸控方式 |
電阻式觸摸更精準 |
||
|
8 |
操作方式 |
自動、手動 |
||
|
9 |
數據保存 |
60組 |
||
|
10 |
密碼 |
多級權限設置 |
||
|
11 |
多級保護，使用更安全 |
|||
|
輸入電壓保護 |
輸入電流保護 |
高壓電壓保護 |
||
|
高壓電流保護 |
高壓過壓保護 |
高壓閃絡保護 |
||
|
注：我公司以根據用戶要求定做不同規格及特殊功能的產品。 |
||||
