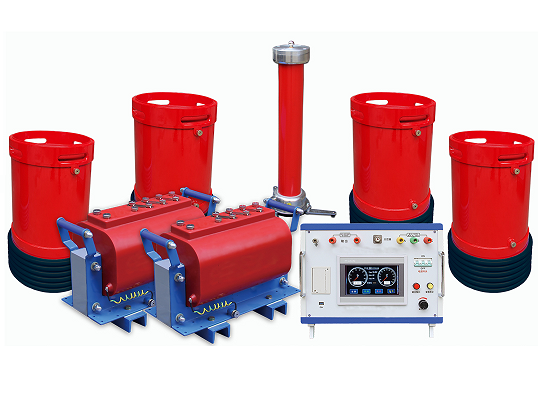

SFB(f)-HD系列600MW～1000MW發電機交流耐壓裝置(600MW～1000MW發電機交流耐壓裝置)
主要針對600MW～1000MW及以下火力發電機設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
600MW～1000MW及以下火力發電機，出口電壓22kV，電容量≤0.3μF，試驗頻率45～60Hz,試驗電壓≤44kV，試驗時間1分鐘。
該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別名：串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、調頻串聯諧振交流耐壓試驗裝置等
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-10kVA/2.5kV |
2臺 |
| 2 | 變頻電源 |
SFBP-F-20kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-22kVA/11kV |
4節 |
| 4 | 電容分壓器 |
SFFC-50kV/2000pF |
1套 |

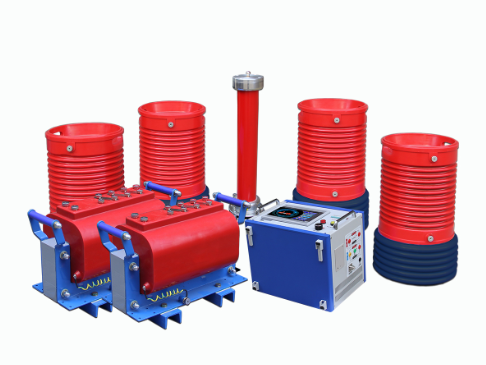

SFB(f)-HC系列30MW發電機交流耐壓裝置(30MW發電機交流耐壓裝置)
適用于10kV/240mm2電纜7km、10kV/300mm2電纜6km、10.5KV/30MW火力發電機的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1．10kV/240mm2電纜7km的交流耐壓試驗，電容量≤1.7195uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
2．10kV/300mm2電纜6km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3．適用于10.5KV/30MW火力發電機的交流耐壓試驗，電容量≤0.26uF，試驗頻率45-65Hz，試驗電壓不超過24kV，試驗時間1min。
該裝置主要由 變頻電源、勵磁變壓器、電抗器、電容分壓器 組成。
產品別名：變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置等
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-7.5kVA/1. 5/3/6kV/0.4kV |
2臺 |
| 2 | 變頻電源 |
SFBP-F-15kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-44kVA/22kV |
6節 |
| 4 | 電容分壓器 |
SFFC-110kV/1000pF |
1套 |
|
|
|||
| 30MW發電機交流耐壓裝置用途 | |||
|
10kV/240mm2電纜5km 10.5kV/30MW火力發電機 |
|||

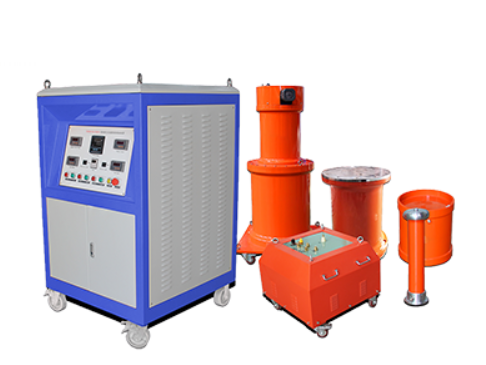

SFB(f)-SC系列發電機交流耐壓試驗裝置(400MW以下發電機交流耐壓裝置)
10.5kV發電機
≤0.1uF～1uF
110kV/63000kVA主變
≤10.03uF
被試品
電容量
工作頻率
試驗電壓
試驗時間
49～51Hz
≤30kV
1min
49～51Hz
≤160kV
1min
串聯諧振裝置參數及功能
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-30kVA/3/12kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
SFBP-F-30kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-100kVA/50kV |
4節 |
| 4 | 電容分壓器 |
SFFC-110kV/1000pF |
1套 |
|
5 |
可調電抗器 | SFDK（L）-300kVA/30kV | 1臺 |
| 6 | 補償電容器 | SFBC-30kV/0.3uF | 1套 |

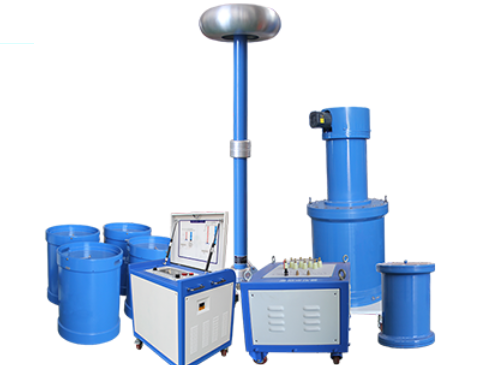

SFB(f)-SB系列發電機交流耐壓試驗裝置(700MW發電機交流耐壓裝置)
電容量/電感量范圍（uf/H）
電抗器電感量范圍（H）
發電機分層試驗
0.6～1.2/8.5～16.9
6 ～18
發電機單相試驗
1.2～2.0/5～8.5
4.5～9
被試品
串聯諧振裝置參數及功能
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-100kVA/5kV/0.4kV |
1臺 |
| 2 | 電動調壓器 |
SFDTC-100kVA/380V/0~430V |
1臺 |
| 3 | 控制臺 |
SFTC-(L)-100kVA/380V |
1臺 |
| 4 | 可調電抗器 |
SFBP-RD(TL)-400kVA/50kV |
1臺 |
| 5 | 固定電抗器 | SFDK-300kVA/50kV | 1臺 |
| 6 | 分壓器 | SFFR-50kV/1000pF | 1套 |

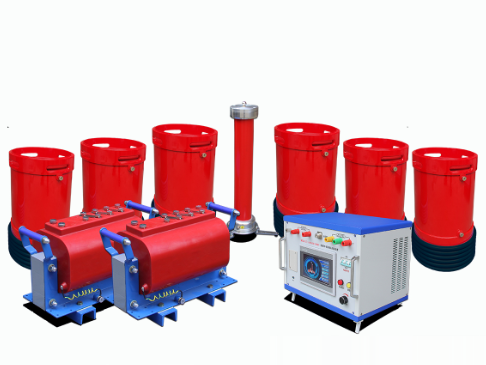

SFB(f)-GG系列1000MW發電機交流耐壓裝置(1000MW發電機交流耐壓裝置)
滿足20kV/1000MW 發電機，35kV/31500kVA 主變，10kV/300mm2電纜 3km，35kV 開關、互感器的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1．20kV/1000MW 發電機的交流耐壓試驗，電容量≤0.28uF，試驗頻率 45-55Hz，試驗電壓 43kV，試驗時間 1min。
2．35kV/31500kVA 主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率 30-300Hz，試驗電壓不超過 68kV，試驗時間 1min。
3． 10kV/300mm2電纜 3km 的交流耐壓試驗 ， 電容量 ≤1.1265uF ， 試驗頻率30-300Hz，試驗電壓 22kV，試驗時間 60min。
4． 35kV 開關、互感器的交流耐壓試驗，試驗頻率 30-300Hz，試驗電壓不超過95kV，試驗時間 1min。
該裝置主要由 變頻電源、勵磁變壓器、電抗器、電容分壓器 組成。
產品別名：變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備等
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
ZXJL-F-22kVA/2.5/5kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
SFBP-F-22kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-50kVA/25kV |
4節 |
| 4 | 電容分壓器 |
SFFC-100kV/3000pF |
1套 |
|
|
|||
| 1000MW發電機交流耐壓裝置用途 | |||
|
10kV/300mm2電纜3km 35kV開關、互感器 |
|||
| 文件名 | 點擊下載 |
| 發電機交流耐壓裝置 說明書 | |
| 發電機交流耐壓裝置 檢定證書 |
SFB(f)-HC系列變頻串聯…
