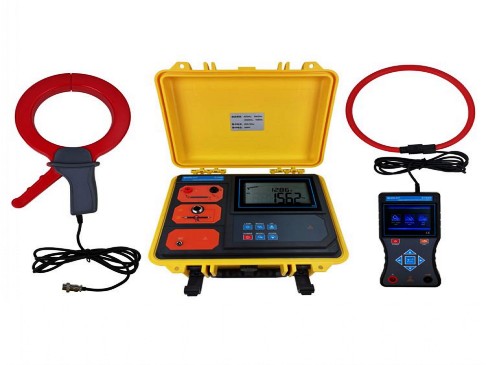

產品簡介

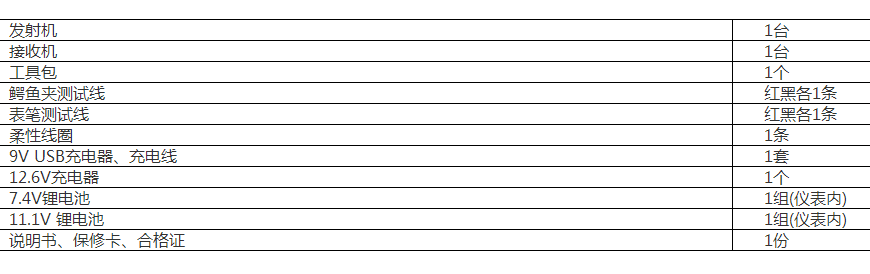

• 1．基準條件和工作條件

  影響量	基準條件	工作條件	備注
  環境溫度	23℃±1℃	-10℃～40℃	/
  環境濕度	40%～60%	＜80%	/
  被測電壓頻率	50Hz±1Hz	10Hz～1000Hz	/
  接收機工作電壓	7.4V±0.5V	7.4V±1V	/
  發射機工作電壓	11.1V±0.5V	11.1V±1.5V	/
  外電場、磁場	應避免
  被測電纜位置	被測電纜處于柔性線圈的近似幾何中心位置

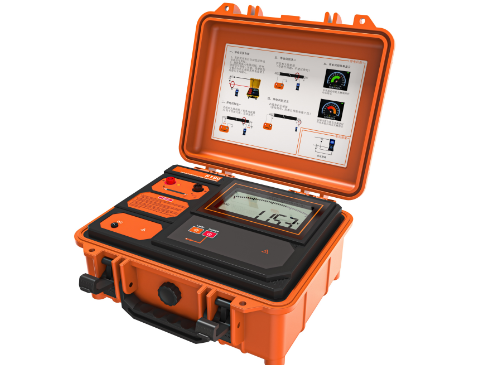

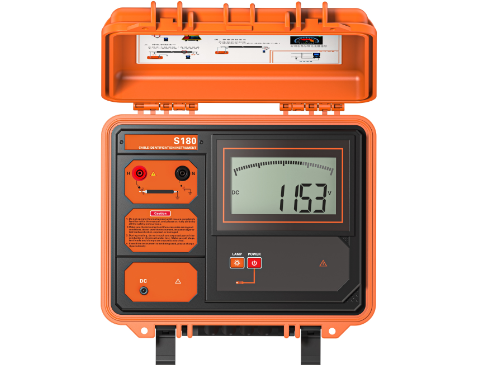

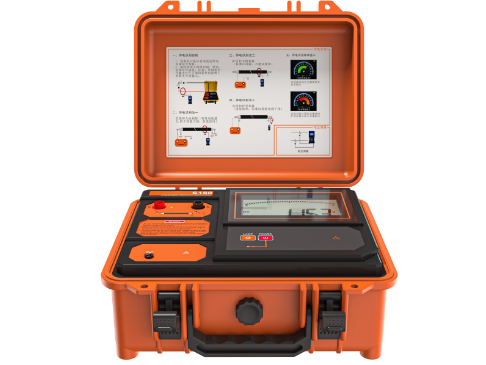

  2．發射機規格

  功    能	產生脈沖編碼電流信號；顯示剩余電池電壓
  電    源	11.1V大容量可充鋰電池，充滿電連續工作約8小時
  顯示模式	超大LCD實時顯示剩余電池電壓
  脈沖電壓	500V
  脈沖電流	最大30A（取決于回路電阻的大?。?/span>
  脈沖頻率	1次/秒
  脈沖寬度	2ms
  發射信號	棒圖動態顯示發射信號
  測試線長	3米，帶鱷魚夾，紅黑各1條
  工作溫度	-10℃～40℃
  存儲條件	-20℃~50℃，≤95％RH, 無結露
  背光控制	有，白色背光燈
  尺    寸	320mm×275mm×145mm
  LCD尺寸	128mm×75mm
  LCD顯示域	124mm×67mm
  儀表質量	發射機：2.5kg
  	總質量：3.3 kg（含接收機）
  外包裝尺寸	長寬高400mm×245mm×335mm
  電池電量	當電池電壓低于9.65V時，電池電壓低符號顯示，提醒給電池充電；低于9.5V時，設備自動關機
  充 電 器	12.6V DC充電器
  充電接口	圓形充電接口，DC標識
  抗    壓	發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
  耐    壓	AC 3700V/rms(儀器箱頂面與底面之前)
  電磁特性	IEC61326(EMC)
  參考安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)



  3．接收機規格

  功    能	識別并解碼脈沖電流信號；交流電壓測量
  電    源	7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時
  額定電流	約180mA max
  顯示模式	3.5寸真彩液晶屏顯示，彩色電子表盤指示
  電纜識別成功	綠色光柵順時針動態指示
  非目標電纜	紅色光柵逆時針動態指示
  接收幾尺寸	長寬厚207mm×101mm×45mm
  柔性線圈	長約630mm，線徑6 mm或12.5mm
  線圈內徑	φ200mm
  引線長度	柔性線圈引線長度：2m
  電壓測試線	長1m (紅黑各1條)
  檢測范圍	線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號；檢測回路電阻為2kΩ時，需保證發射機電池電量為10V以上
  電壓量程	AC 0.01V～600V(50Hz/60Hz)
  電壓精度	±1%±1dgt
  識別信號	彩色光柵動態顯示信號強度
  檢測速率	約1次/秒
  增益調節	6級，按左右箭頭鍵調節信號放大倍數，指針處于電子表盤的中間到三分之二處最佳
  背光控制	按上下箭頭鍵可以調節LCD背光亮度
  自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
  電池電壓	當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電
  充 電 器	9V DC USB接口充電器
  充電接口	USB充電接口
  工作溫濕度	-10℃～40℃；80%Rh以下
  存放溫濕度	-10℃~50℃，≤95％RH, 無結露
  接收機質量	接收機：370g(帶電池)
  	電流鉗：172g
  絕    緣	儀表線路與護套外殼之間≥100MΩ
  適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
