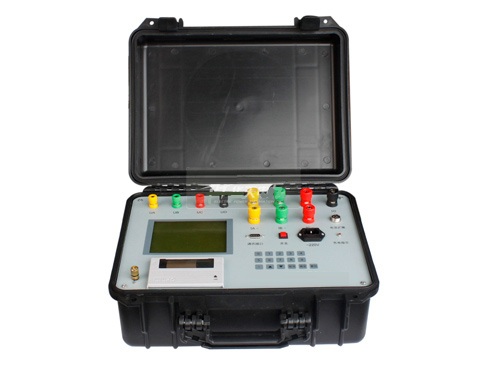

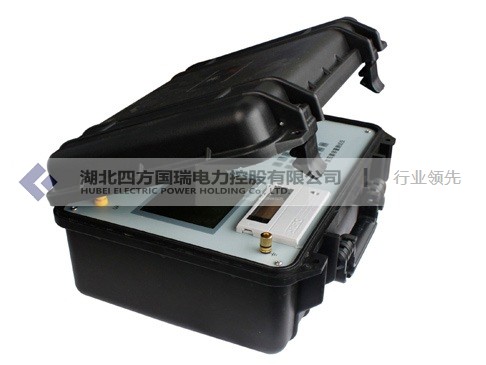

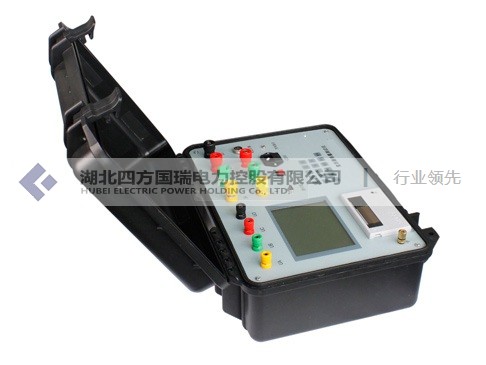

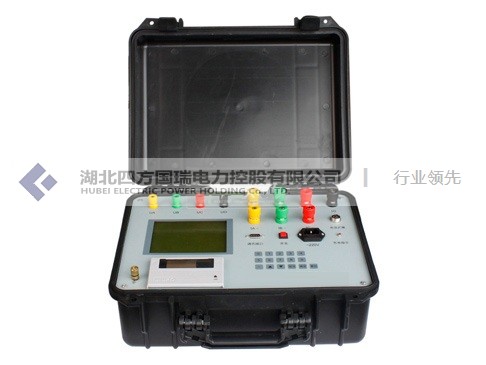

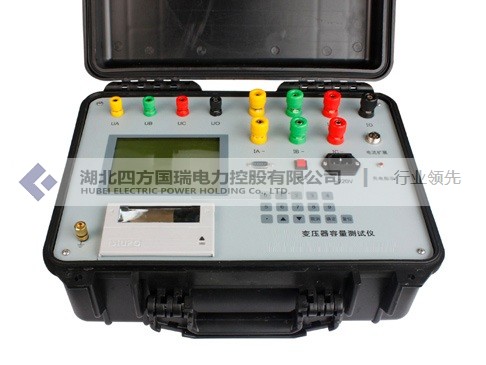

變壓器容量及空負載測試儀、變壓器容量及空載負載測試儀、變壓器容量及損耗測試儀
| 環境條件 | 溫度 | -5℃～40℃ |
| 相對濕度 | < 90% | |
| 海拔高度 | < 2500m | |
| 外界干擾 | 無特強震動、無特強電磁場 | |
| 外部供電電源 | 220V±10%，45Hz～55Hz | |
| 測量范圍 | 容量 | 30KVA～65000KVA |
| 電壓 | 0～700V，儀器內部自動切換量程 | |
| 電流 | 0～100A，儀器內部自動切換量程 | |
| 頻率 | 45Hz～65Hz | |
| 測試精度 | 電壓 | 0～100V，±0.2%FS；100～700V，±0.2% |
| 電流 | 0～10A，±0.2%FS；10～100A，±0.2% | |
| 功率 | ±0.5%(CosΦ>0.1)，±1.0%(0.02< CosΦ< 0.1) | |
| 絕緣強度 | 電壓、電流輸入端對機殼的絕緣電阻≥100MΩ | |
| 工作電源輸入端對外殼之間承受工頻2kV(有效值)，歷時1分鐘實驗 | ||
| 其他指標 | 外形尺寸(長×寬×高)：400 ×300 ×220mm3 | |
| 儀器重量：12kg (不含測試線) | ||
| 名稱 | 說明 | 數量 |
| 儀器主機 | / | 1臺 |
| 電源線 | / | 1根 |
| 黃色測試線 | 8+1.5mm2 | 1對 |
| 綠色測試線 | 8+1.5mm2 | 1對 |
| 紅色測試線 | 8+1.5mm2 | 1對 |
| 短路連接線 | 80 mm2 | 1條 |
| 熱敏打印紙 | / | 2卷 |
| 大線包 | / | 1個 |
| 保險管 | / | 2個 |
| 說明書 | / | 1本 |
| 檢驗報告 | / | 1份 |
| 合格證 | / | 1張 |
| 文件名 | 點擊下載 |
| SFRS-IV變壓器容量空負載損耗測試儀【廠家直供】 說明書 | |
| SFRS-IV變壓器容量空負載損耗測試儀【廠家直供】 檢定證書 |
 點擊下載
|
變壓器空載損耗、負載損耗、阻抗電壓的計算
空載損耗：當變壓器二次繞組開路，一次繞組施加額定頻率正弦波形的額定電壓時，所消耗的有功功率稱空載損耗。算法如下：
空載損耗=空載損耗工藝系數×單位損耗×鐵心重量
負載損耗：當變壓器二次繞組短路（穩態），一次繞組流通額 定電流時所消耗的有功功率稱為負載損耗。算法如下：
負載損耗=最大的一對繞組的電阻損耗+附加損耗
附加損耗=繞組渦流損耗+并繞導線的環流損耗+雜散損耗+引線損耗
阻抗電壓：當變壓器二次繞組短路（穩態），一次繞組流通額定電流而施加的電壓稱阻抗電壓Uz。通常Uz以額定電壓的百分數表示，即uz=(Uz/U1n)*100%
匝電勢：u=4.44*f*B*At,V
其中：B—鐵心中的磁密，T
At—鐵心有效截面積，平方米
可以轉化為變壓器設計計算常用的公式：
當f=50Hz時：u=B*At/450*10^5,V
當f=60Hz時：u=B*At/375*10^5,V
如果你已知道相電壓和匝數，匝電勢等于相電壓除以匝數變壓器空載損耗計算-變壓器的空載損耗組成。
空載損耗包括鐵芯中磁滯和渦流損耗及空載電流在初級線圈電阻上的損耗，前者稱為鐵損后者稱為銅損。由于空載電流很小，后者可以略去不計，因此，空載損耗基本上就是鐵損。
影響變壓器空載損耗鐵損的因素很多，以數學式表示，則
式中Pn、Pw——表示磁滯損耗和渦流損耗
kn、kw——常數
f——變壓器外施電壓的頻率赫
Bm——鐵芯中最大磁通密度韋／米2
n——什捷因麥茲常數，對常用的硅鋼片，當Bm=（1．0～1．6）韋／米2時，n≈2，對目前使用的方向性硅鋼片，取2．5～3．5。
根據變壓器的理論分析，假定初級感應電勢為E1（伏），則：
E1=KfBm（2）
K為比例常數，由初級匝數及鐵芯截面積而定，則鐵損為：
由于初級漏阻抗壓降很小，若忽略不計，
E1=U1（4）
可見，變壓器空載損耗鐵損與外施電壓有很大關系如果電壓V為一定值，則變壓器空載損耗鐵損不變，（因為f不變），又因為正常運行時U1=U1N，故空載損耗又稱不變損耗．如果電壓波動，則空載損耗即變化。變壓器的鐵損與鐵芯材料及制造工藝有關，與負荷大小無關。
