絕緣材料的性能指標：
表一、材質特性：
| 項 目 | 單 位 | 指 標 |
| 馬丁氏耐熱性(縱向)不低于 | ℃ | 200 |
| 抗沖擊(縱向)不低于 | mpa/cm | 147 |
| 抗彎度(縱向)不低于 | mpa | 343 |
| 表面電阻系數(水浸后)不低于 | Ω | 10×1011 |
| 體積電阻系數(常態)不低于 | Ω/cm | 10×1031 |
| 外形尺寸 | 350*180*10mm3 | |
| 重量 | 2.93kg | |
|
絕緣部件額定電壓 (單位：kV) |
沖擊承受電壓 (單位：kV) |
極間距離 |
| 10 | 100 | 0.4 |
| 額定電壓(KV) | 衰減部件 |
有效長度 (M) |
握手長度 (M) |
全長 (M) |
|
| 長度(M) | 阻值(MΩ) | ||||
| 6-10 | 0.55～0.7 | 36～50 | 0.8 | 0.8 | 1.6 |
| 類 別 | 高科技類型 | ||
| 表計 | 語言 | 燈 | |
|
不同相位有 三反應信號 |
指示相應電壓或數字顯示相應電壓 | 發出音響或發出語言；相位不對，請換相操作 | 亮 |
| 同相位無三反應 | 無指示 | 無語音 | 無亮 |
| 文件名 | 點擊下載 |

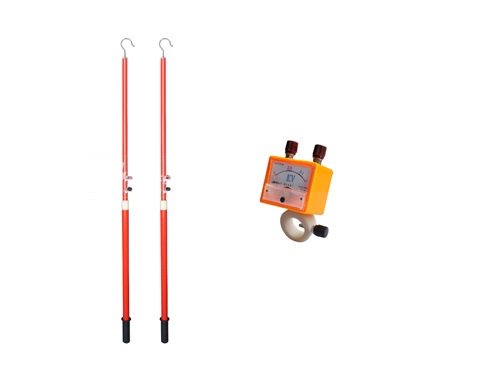

| FRD-10KV 高壓核相器【廠家直供】 說明書 | |
| FRD-10KV 高壓核相器【廠家直供】 檢定證書 |
 點擊下載
|
數字核相器的使用方法
湖北四方國瑞電力研制的數字核相器在使用前，應先檢查下列3項：
1、自行檢測辨別相位儀器是否良好，方法如下：
先將試驗線插入儀器插孔，將另一端插入220V交流電壓，此時按表四所述有三反應，表示是好的，若無三反應，表示有問題，不能用。表內有9V干電池。
2、將試驗線用萬用表檢測是否導通。
3、用萬用表或搖表檢測衰減部件阻值是否符合表三。
以上方法檢測核相儀表是正常的，就可以正式核相了。如果已經知道核相儀表是正常的，也可不用檢測直接使用。在檢測中如果沒有發出聲音或聲音很小，說明電池電壓不足，應更換電池?？纱蜷_儀表外殼換上新的9V層疊電池。
接好高壓連線及接地線，接地夾要可靠接地。
4、在正式核相前，應在同一電網系統,對核相器進行檢測是否良好。一人將甲棒與導電體其中一相接觸，另一人將乙棒在同一電網導電體逐相接觸，按表四所術不同相有三反應，同相無三反應。然后才可以正式核相位。
5、核相操作應由三人進行，兩人操作，一人監護。且必須逐相操作, 逐一記錄,根據表四所述的“三有三無”確定是否同相位。核相位操作要認真執行本單位制定的規程制度。
6、特別注意的是在操作時，人體不得接觸核相儀表、高壓連線，人體與核相儀表要保持2.1米的安全距離（將核相儀表放在第二根連接桿上端），接地線要可靠接地。同時人體與高壓連線也要保持足夠的安全距離（2.1米）(請嚴格按照核相器試驗操作規程的要求進行操作核相)。連接兩根測試竿的測試線為普通220V導線，在核相時人體不得接觸或近距離接觸該導線。使用時應將過長的導線用扎帶扎在第一根測試竿上，同時離人體要有足夠的安全距離(請參照高壓電器操作規程)，高壓連線也不得與大地接觸。
