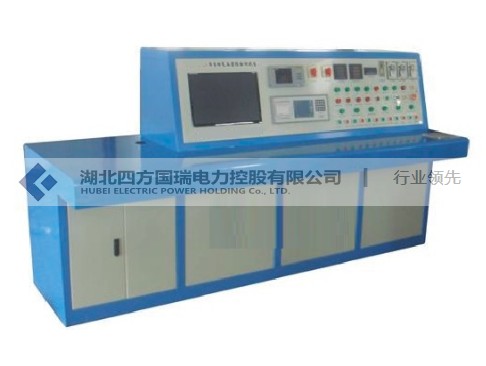

開關柜通電試驗臺的使用說明

       四方國瑞電力研制的開關柜通電試驗臺的使用說明如下：
        1、接通三相四線AC380V
        2、將輸出DC260V接至負載
        3、將輸出調節旋扭逆時針旋轉至零位。
        4、檢查并確認接線無誤
        5、將電源開關閉合
        6、緩慢調節輸出調節旋扭，將電壓升起到達合適值。
        7、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。

一、概述

       高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

二、技術參數

       輸入電源：三相四線AC 380V

       輸出電壓及電流：

       1、三相AC 0 – 10A輸出（<100V，可調值） 一組

       2、三相AC100V輸出 (固定值) 一組

       3、交流操作電壓輸出 AC 0～400V, 220V時,電流小于10A

       4、直流操作電壓輸出 DC 0～260V

       5、直流合閘電源輸出 DC 0～300V(額定電流100A,短時工作電流300A) 一組

       6、單相AC220V輸出（固定值，插座形式） 二組，

       7、三相AC380V輸出（固定值，接線柱） 一組，

       8、外形尺寸：560*520*850mm

       9、重量：45kg

三 、功能說明

       1、輸出線接線柱前串接10A、16A空氣開關作為短路保護。根據用戶特殊要求，參數中3 – 4項，可以同時合分閘，沒有互鎖。請用戶注意使用中的要求。

       最好每次只能有一組電源輸出工作。

       2、技術參數中6–7項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值），

       3、直流合閘電源輸出DC 0 -300V（大容量）是獨立的單元 ，可以脫離主體柜，單獨使用；也可以與主體柜合并使用，直接從柜體后面板直流300V輸出接線柱輸出。其詳細說明見第五：HZGK-300A開關合閘電源。

       4、三相轉換開關K1、三相AC380V電壓表、

四、操作說明

       以檢驗單相交流電壓表為例：

       1、接通輸入電源AC380V

       2、連接交流操作電壓輸出電源線至電壓表

       3、檢查并確認接線是否，接通總電源開關

       4、將調壓器回零，并按“合閘”扭，

       5、再按面板上交流操作電壓的“合閘”扭

       6、緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。

       7、試驗完畢后，先按面板上交流操作電壓的“分閘”扭，再按面板上總“分閘”扭。然后，斷開總電源開關

五、開關合閘電源，外配電源（根據用戶要求選配）

       本電源由全控三相整流模塊、移相觸發電路、自動調節電路、吸收回路組成。

       晶體管智能控制模塊將復雜的自動調節電路、晶閘管和觸發電路集成為一體，通過調節控制信號電壓的大小，改變晶閘管導通角的大小，從而實現對電源進行調節、自動控制的功能。

       觸發電路系統、晶閘管、導熱底板相互絕緣隔離，介電強度大于2500V，使用安全方便。三相整流模塊輸入端無相序限制?？蛇m用于阻性、感性負載。

六、使用說明

       1、接通三相四線AC380V

       2、將輸出DC300V接至負載

       3、將輸出調節旋扭逆時針旋轉至零位。

       4、檢查并確認接線無誤

       5、將電源開關閉合

       6、緩慢調節輸出調節旋扭，將電壓升起到達合適值。

       試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。
