產品簡介

可選
A型：只測CT特性，2000V、600A
B型：CT、PT特性同測，2000V、600A
C型：CT、PT特性同測基礎上增加CT/PT比差、角差測量，2500V、600A
D型：CT、PT比差、角差測量基礎上增加輸出電流、電壓，2500V、1000A

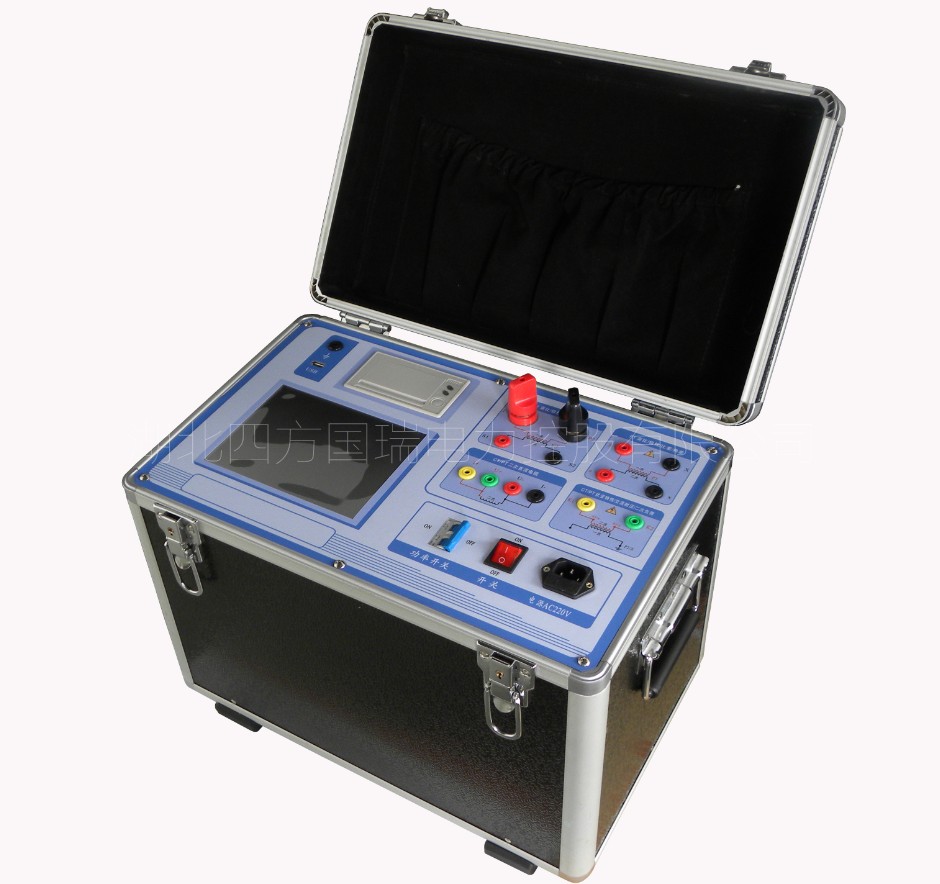

SFFA-106 互感器特性綜合測試儀屬于D型產品

CT/PT比差、角差測量，輸出電流、電壓，2500V，1000A，CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。

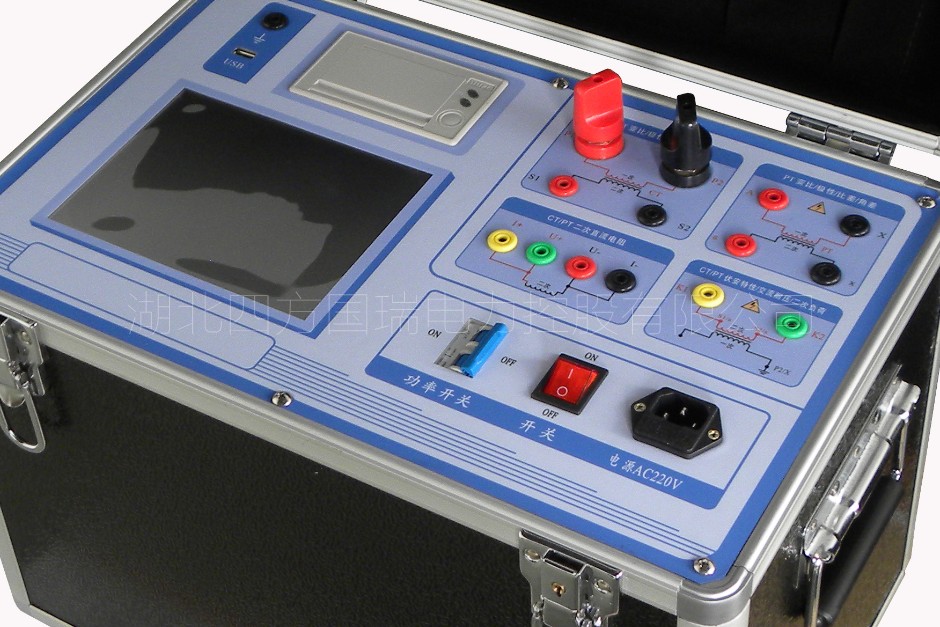

本公司SFFA-106 互感器特性綜合測試儀，是四方國瑞電力控股有限公司經過大量的市場調研、通過嚴格的專業測試和權威部門鑒定認證之后投放市場的新一代革新型CT、PT測試儀器。裝置采用高性能數據處理器和微機控制架構、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。

SFFA-106互感器伏安特性綜合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。該儀器對試驗數據自動采集、分析、存儲和打印，也可通過U盤存儲。另外顯示器采用8寸彩色大屏，高分辨率800*600，全觸摸操作，可實時顯示試驗曲線，即時觀測試驗情況，以便試驗人員實時判斷試品故障。試驗報告除給出精細的試驗曲線外，還列出根據優選數系排列的試驗數據，并且注明試驗時間和打印時間，因此可作為原始試驗數據資料保存。該產品由于輸出容量大，功能全，非常適用于各種規格的CT和PT作現場試驗和校驗。

產品特征

 1、全自動型測試儀

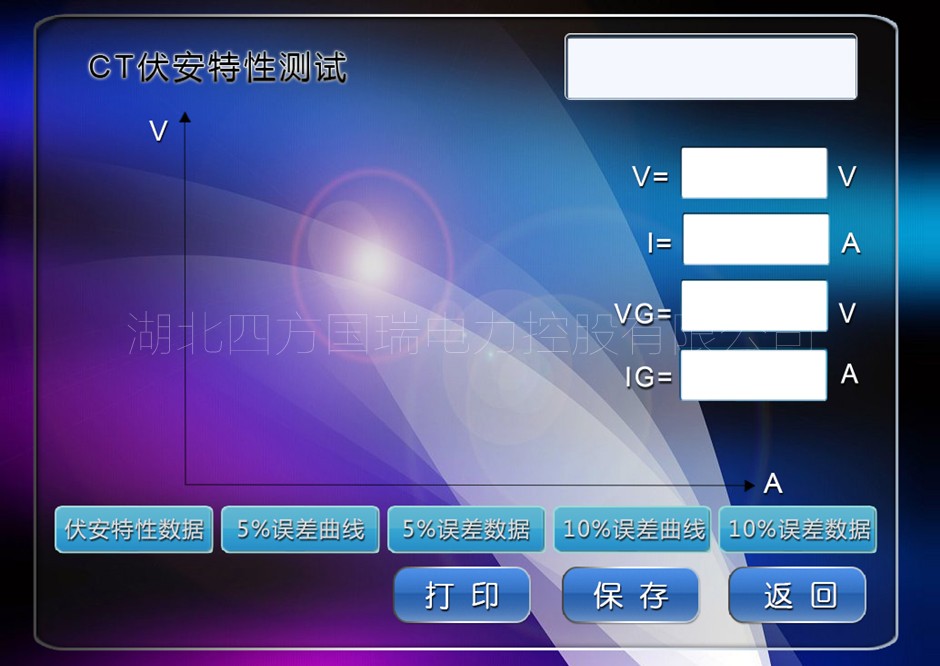

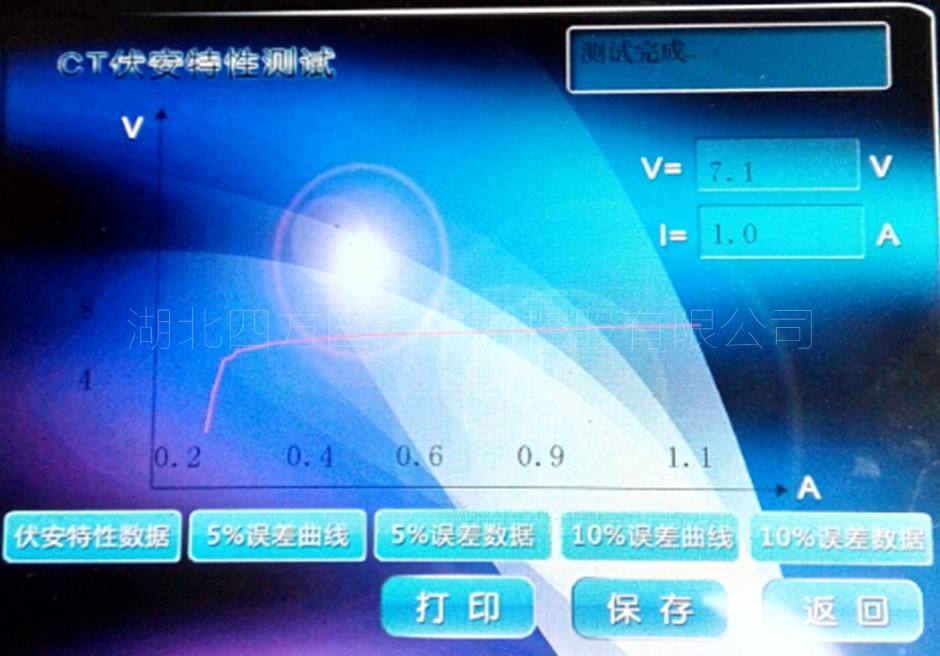

只需設定最高輸出電壓和最大輸出電流，儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。試驗結果可以?xún)?chǔ)存在機內，可以現場打印、事后打印，也可用U盤取出傳至電腦處理打印。操作快捷、簡單、方便，容易掌握。

2、功能全面

裝置所具備的功能如下：

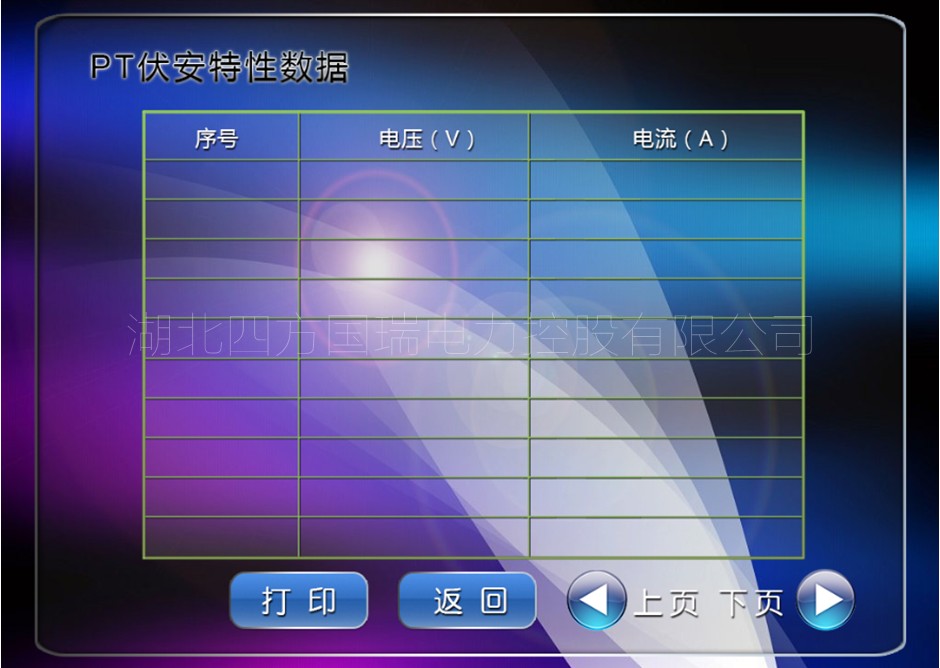

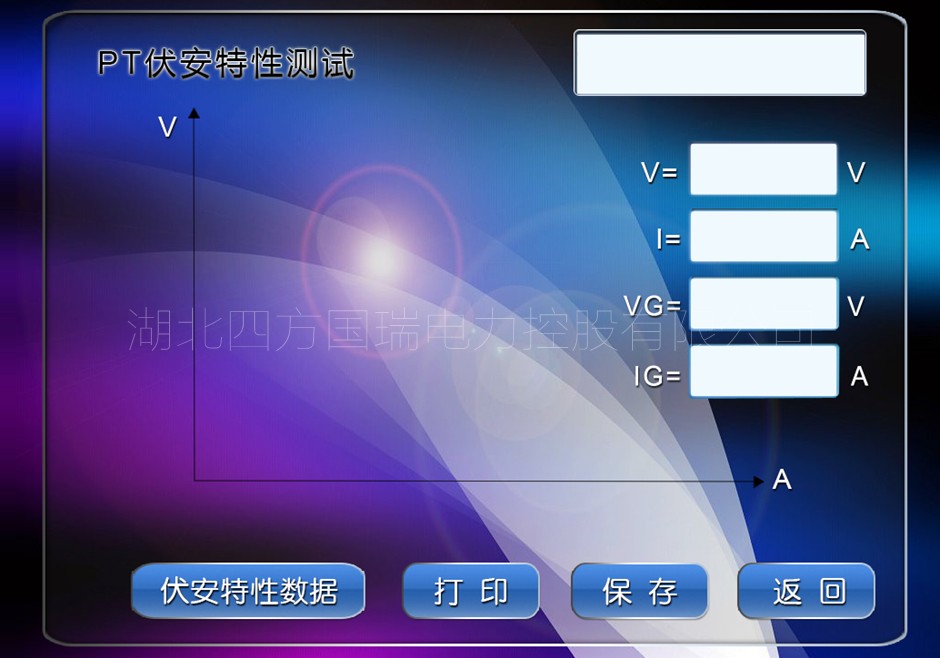

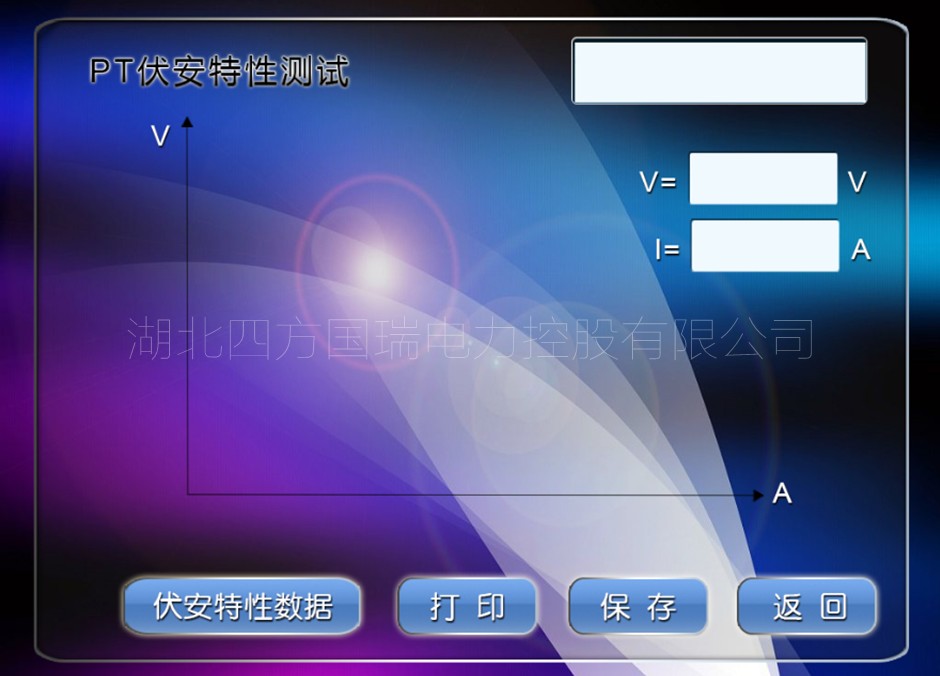

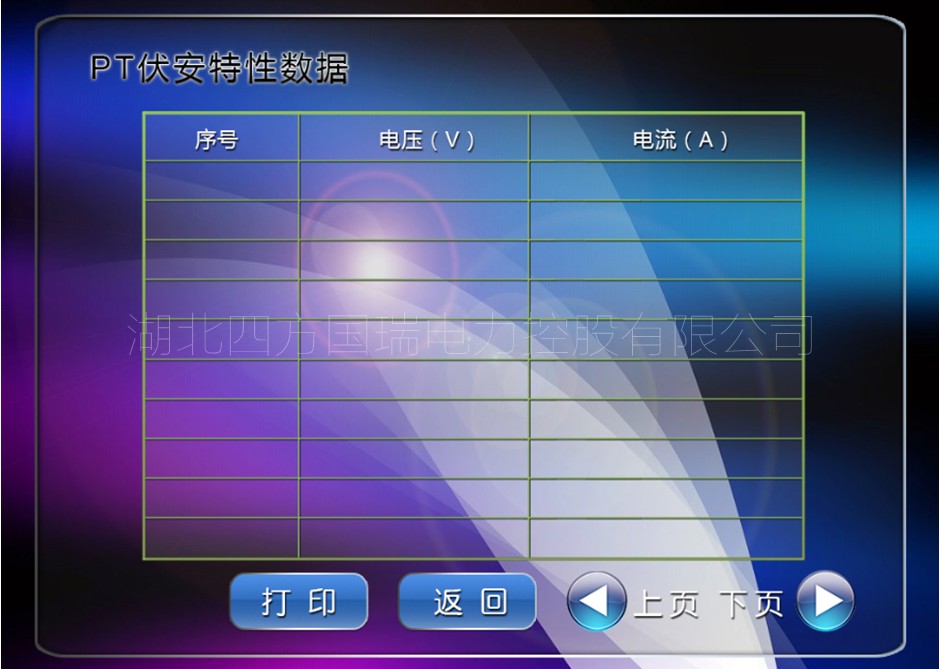

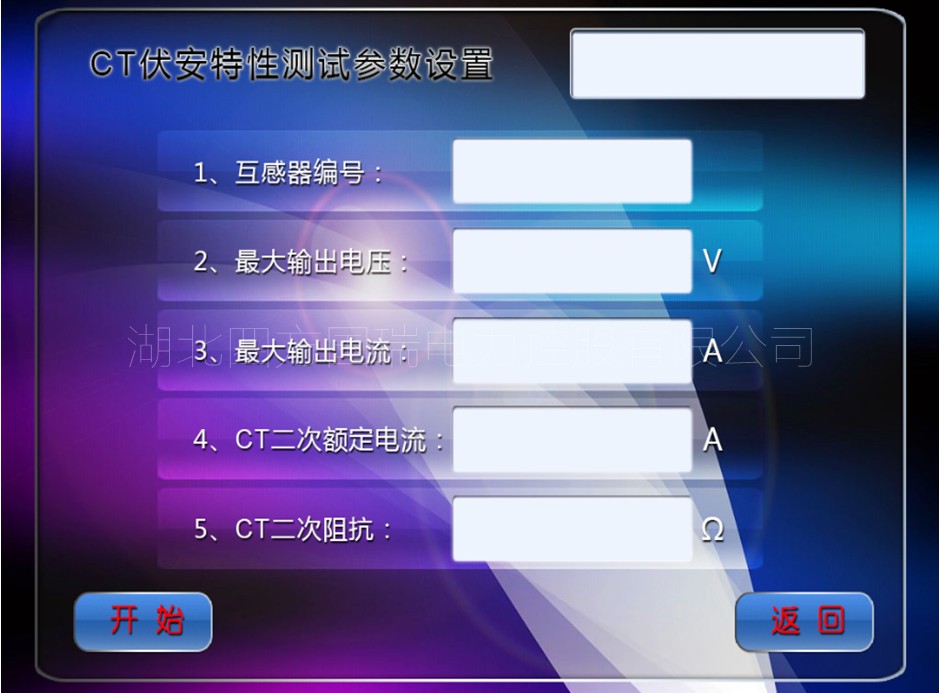

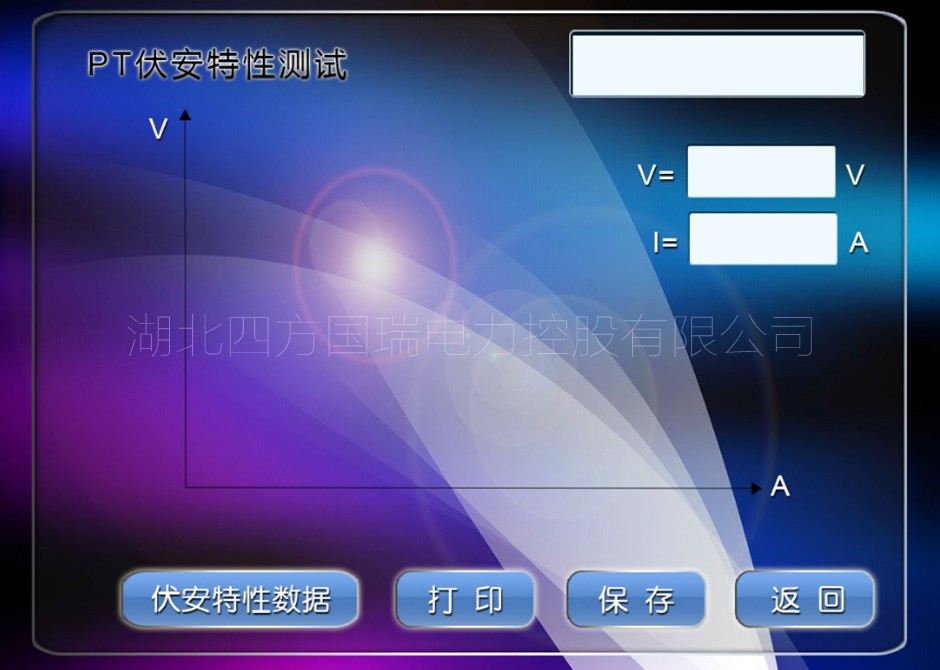

CT試驗：伏安特性曲線                   PT試驗：伏安特性曲線

曲線拐點自動計算                        曲線拐點自動計算

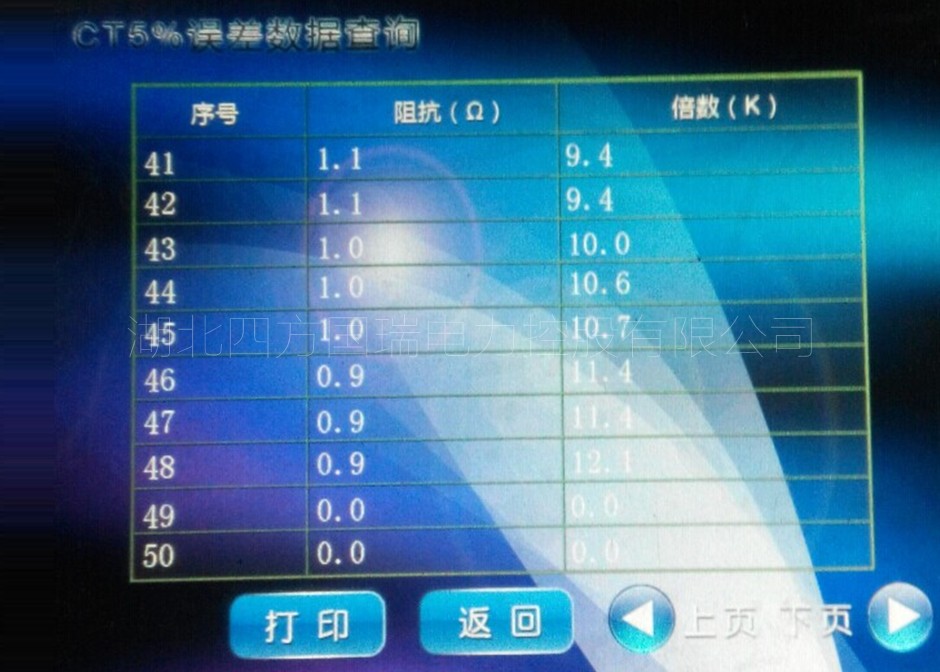

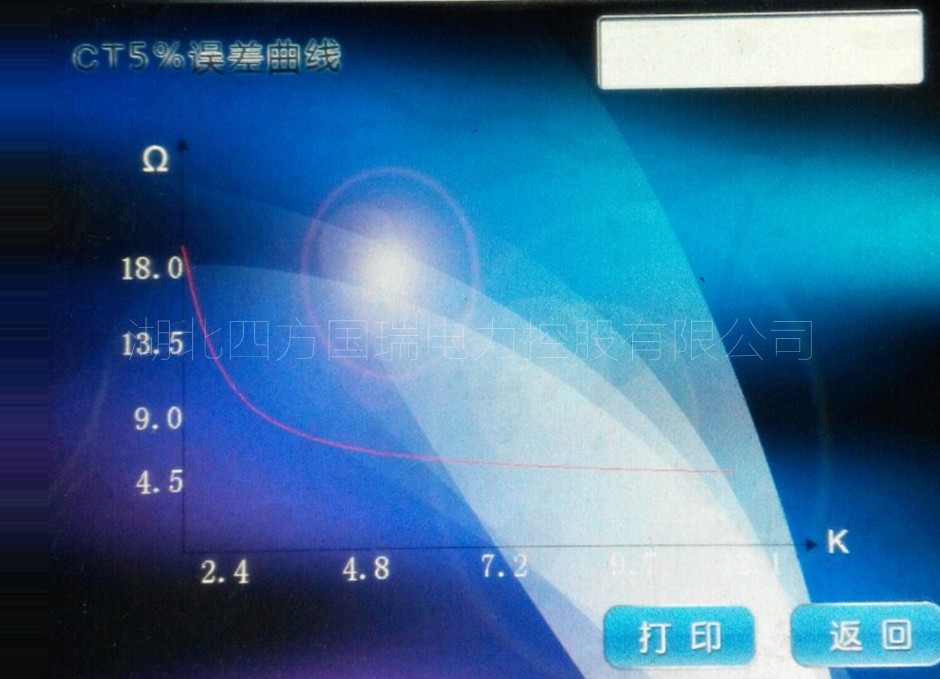

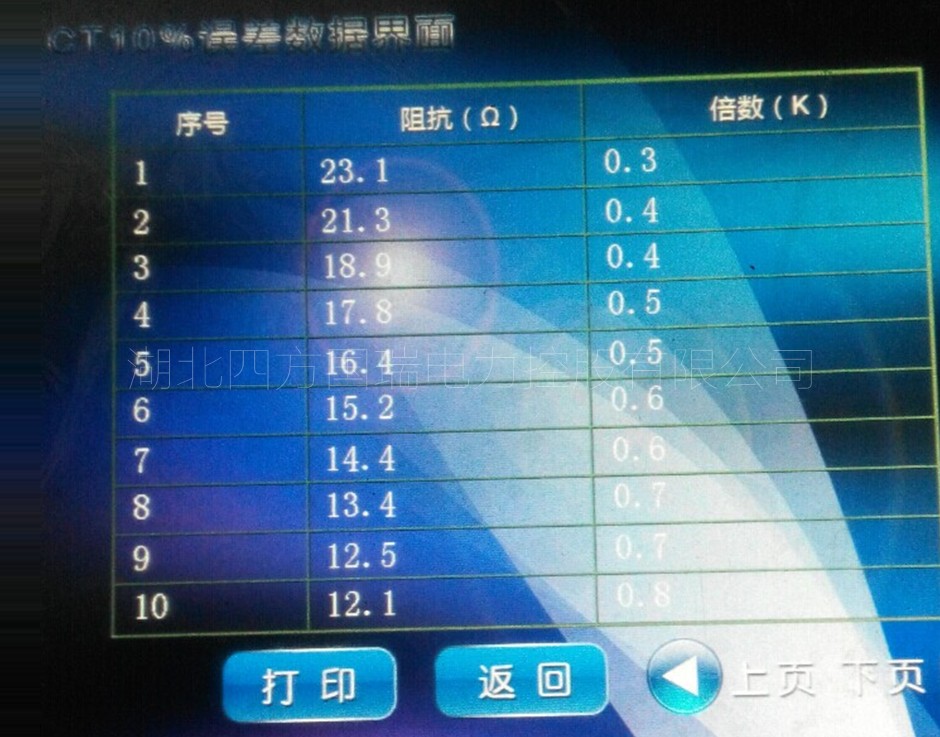

5%和10%誤差曲線                        5%和10%誤差曲線

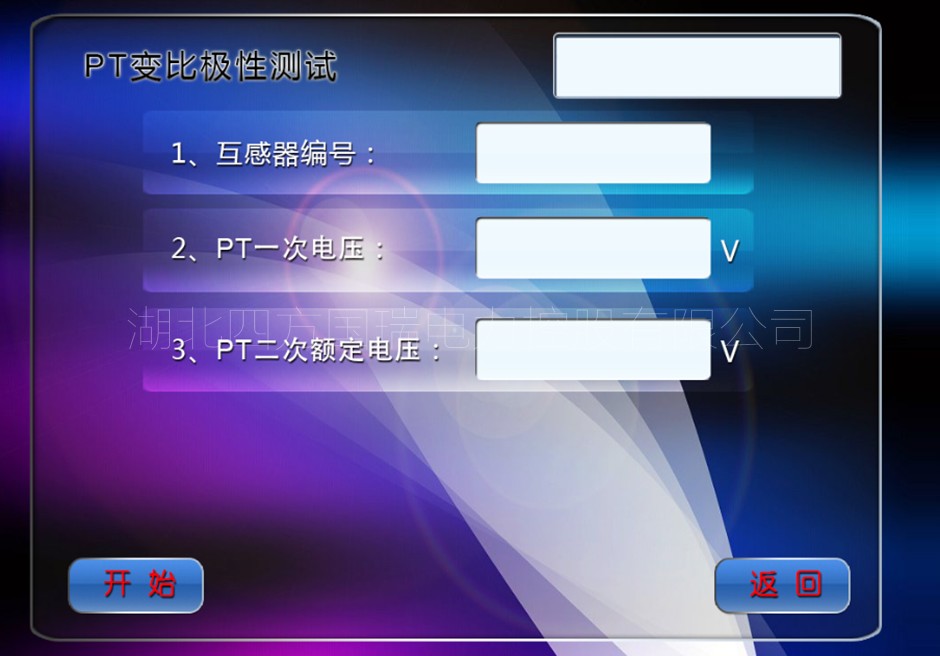

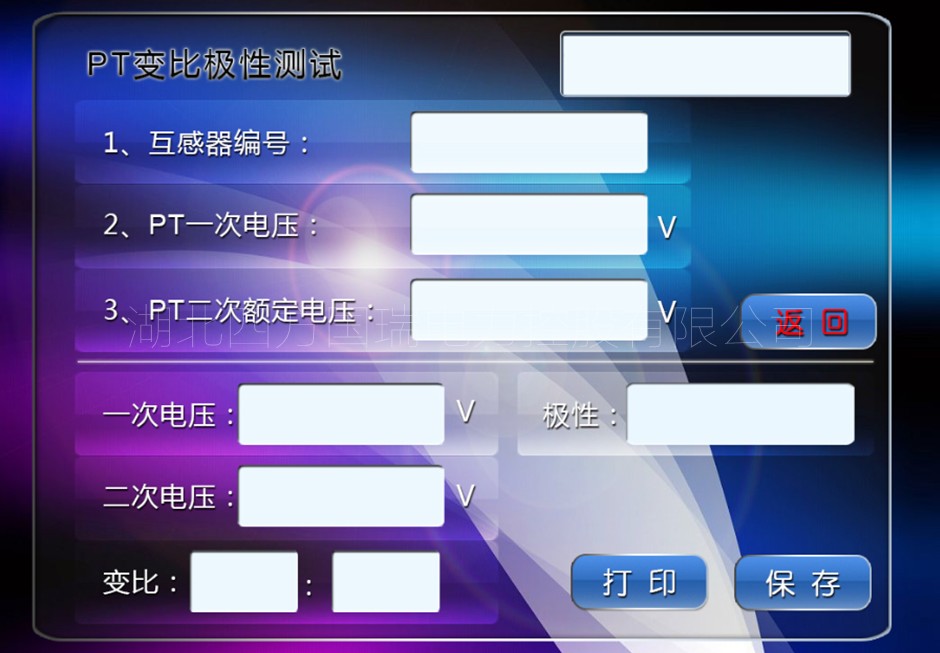

變比、極性                           變比、極性

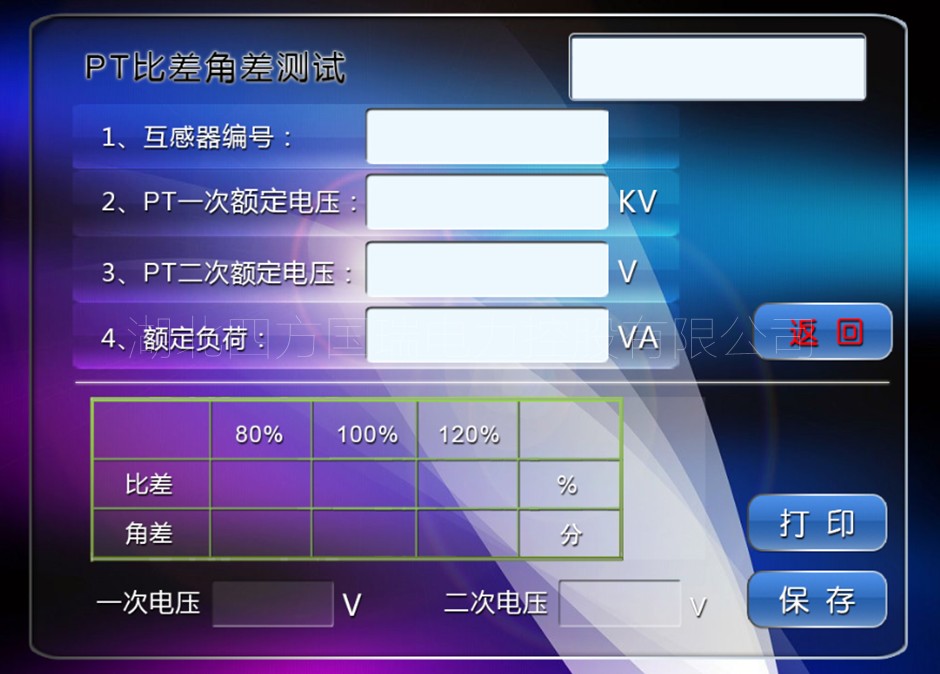

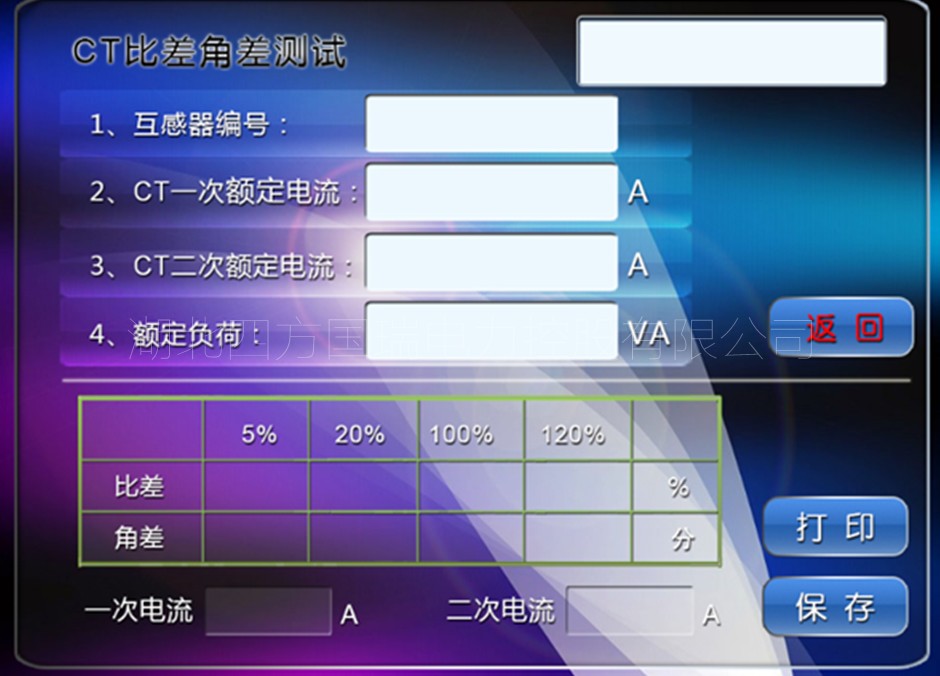

比差、角差測量                         比差，角差測量

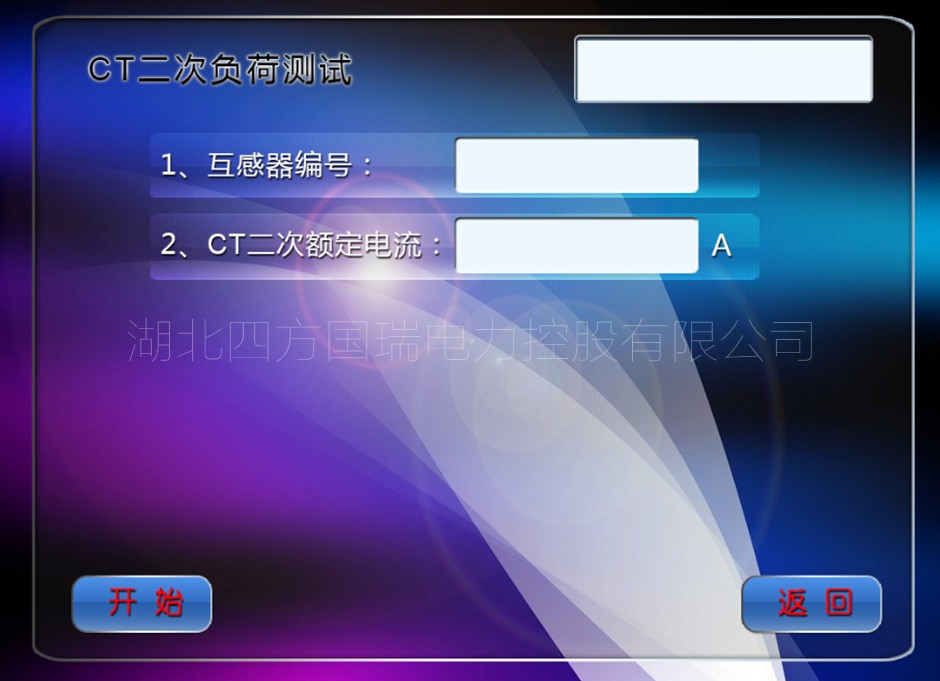

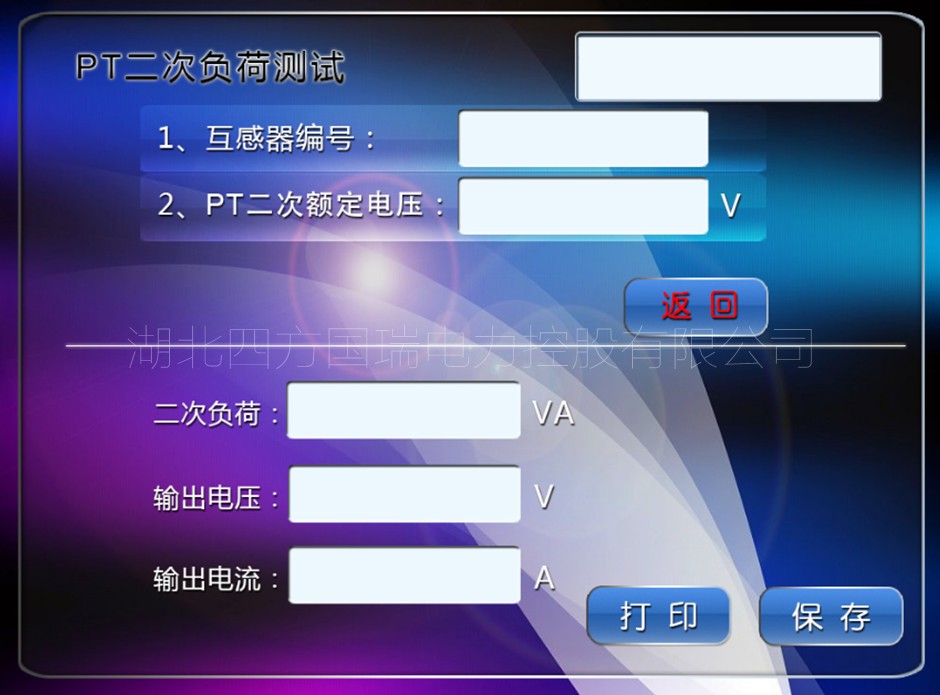

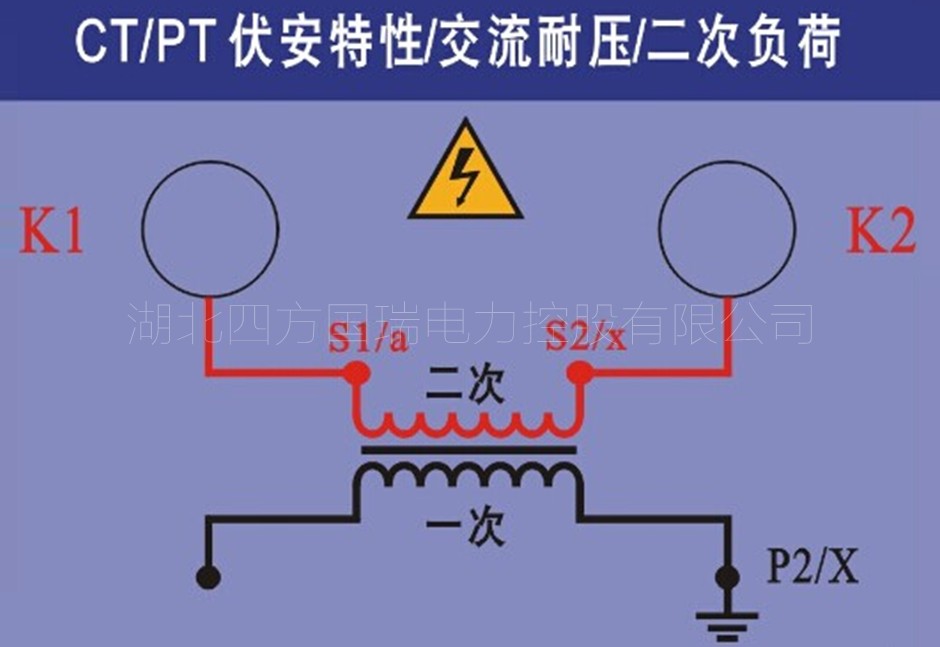

二次側回路負載測試、                                                                                    二次側回路負載測試

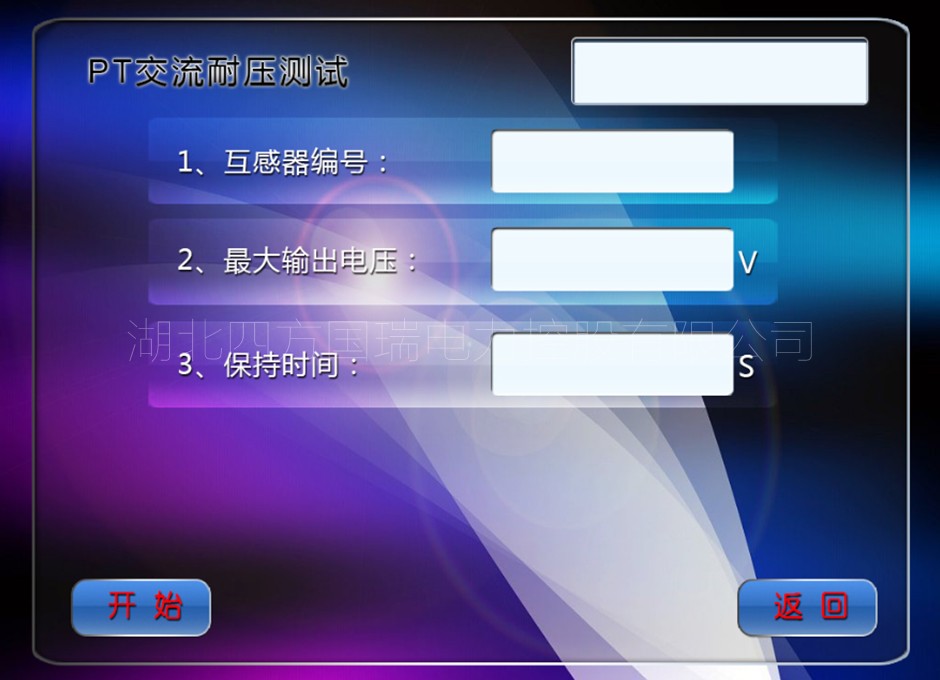

二次繞組交流耐壓                                                                                            二次繞組交流耐壓

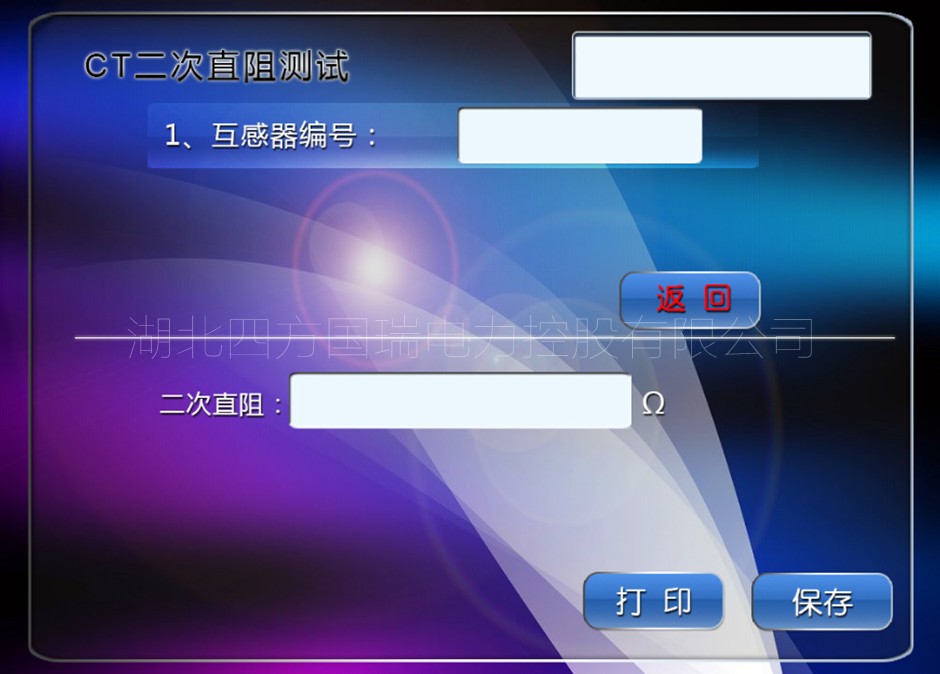

二次直流電阻測試                                                                                            二次直流電阻測試

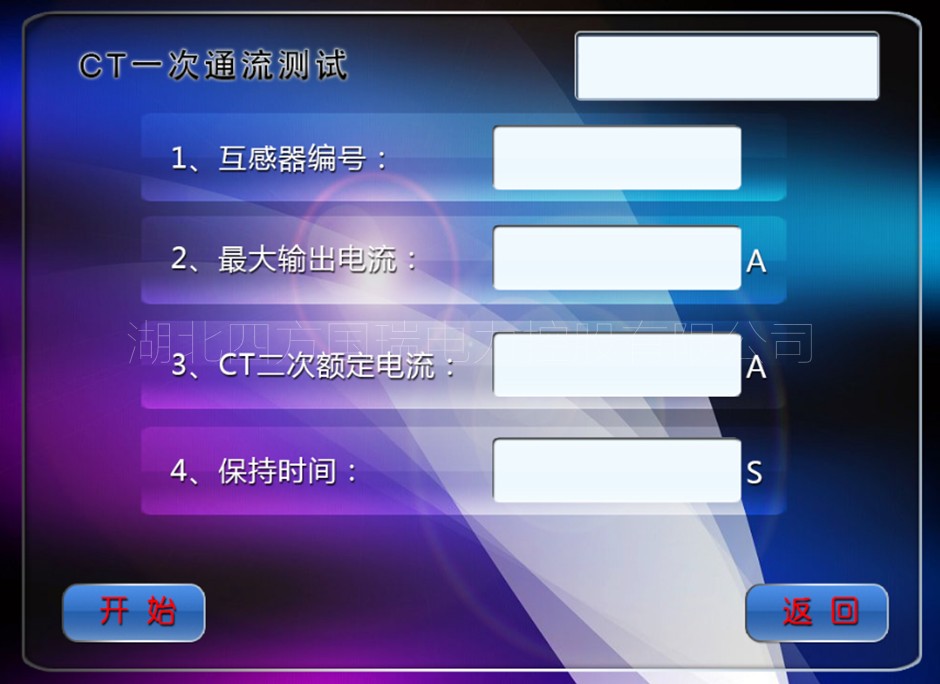

一次通流測試

3、 輸出保持

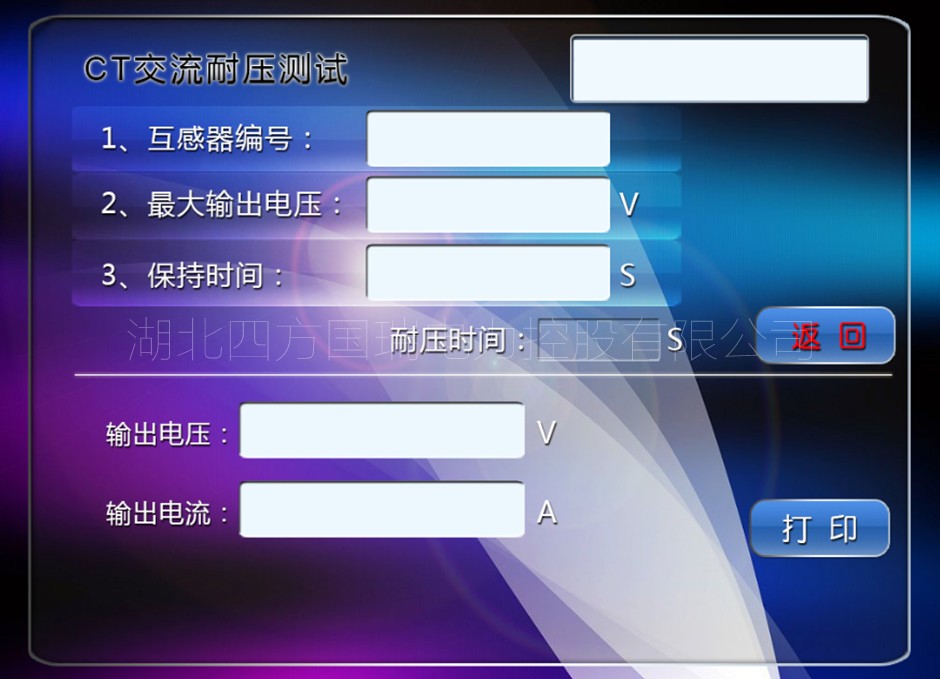

具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。

4、真有效值采樣

所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。

5、單一電源，操作方便

僅需單一輸入電源，AC220V,摒棄個別廠家的還需要380V電源才能夠達到技術要求的落后手段。

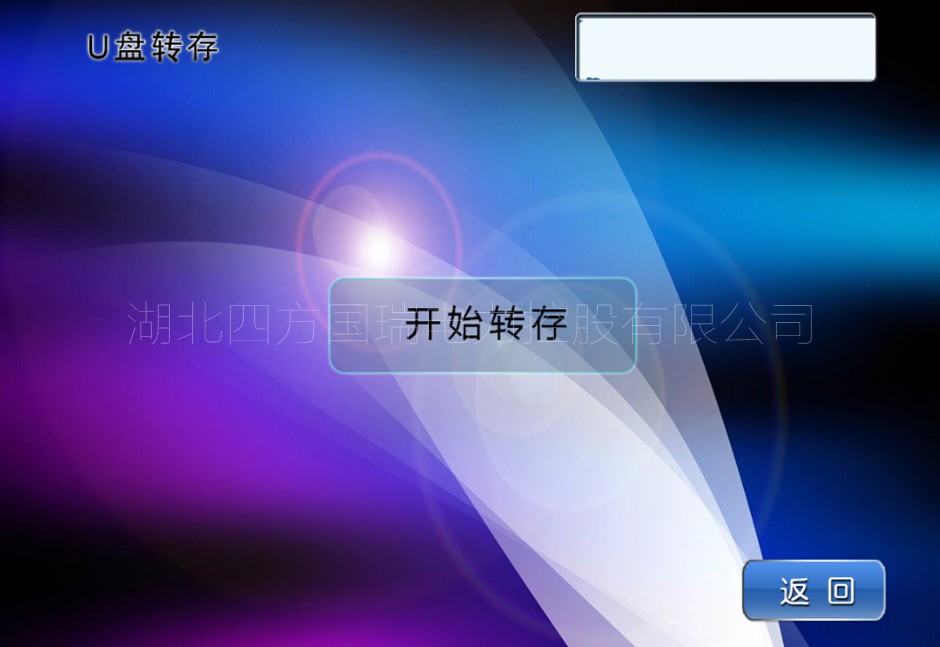

6、U盤保存

試驗的數據可通過U盤傳至PC機，由PC進行處理，顯示、打印、存儲數據及曲線報告，極大地方便了用戶整理報告。

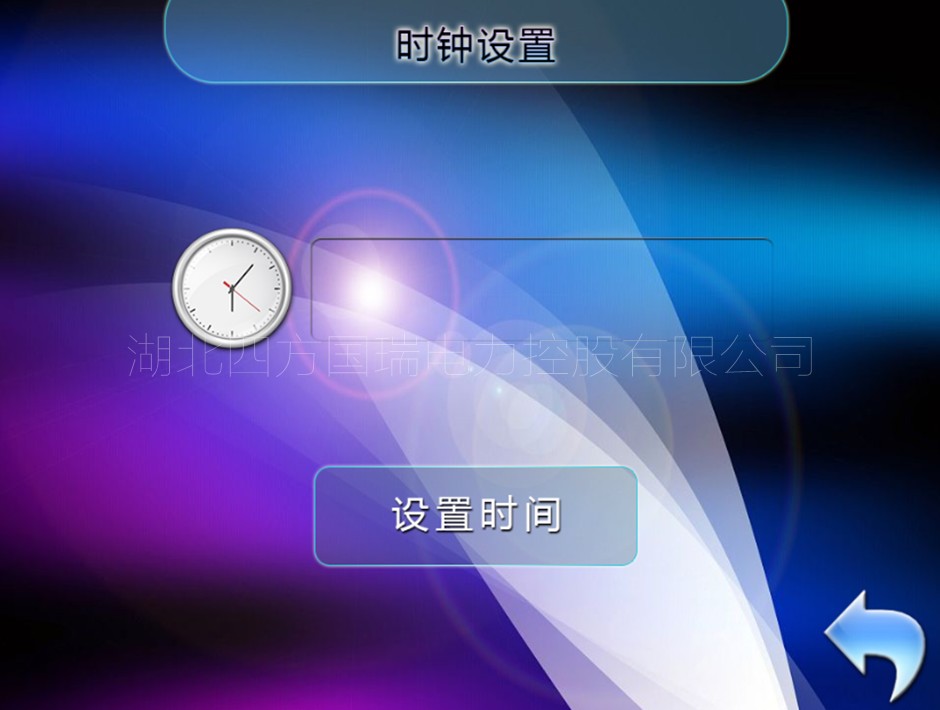

7、日期和時鐘

儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。

8、不接觸測試，安全性高

全微機化裝置，設定完成后完全不需人工接觸，儀器全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全。

9、輸出容量大

單機輸出功率大，交流電壓輸出高達2000V，電流輸出短時可達25A；最大電流600A。

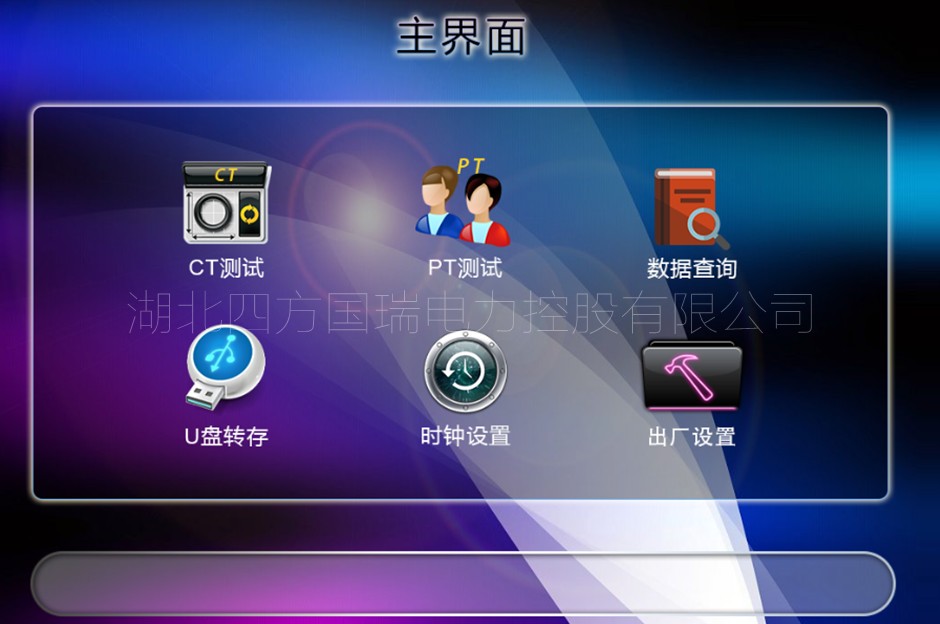

10、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面

屏幕的分辨率高達800*600，清晰度高，全彩色觸摸操作國內領先，界面背景夢幻，測試時直接顯示伏安曲線圖、試驗記錄數據，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。

11、觸摸屏操作

采用我公司獨創的觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用壽命長。

12、超大容量的數據存儲

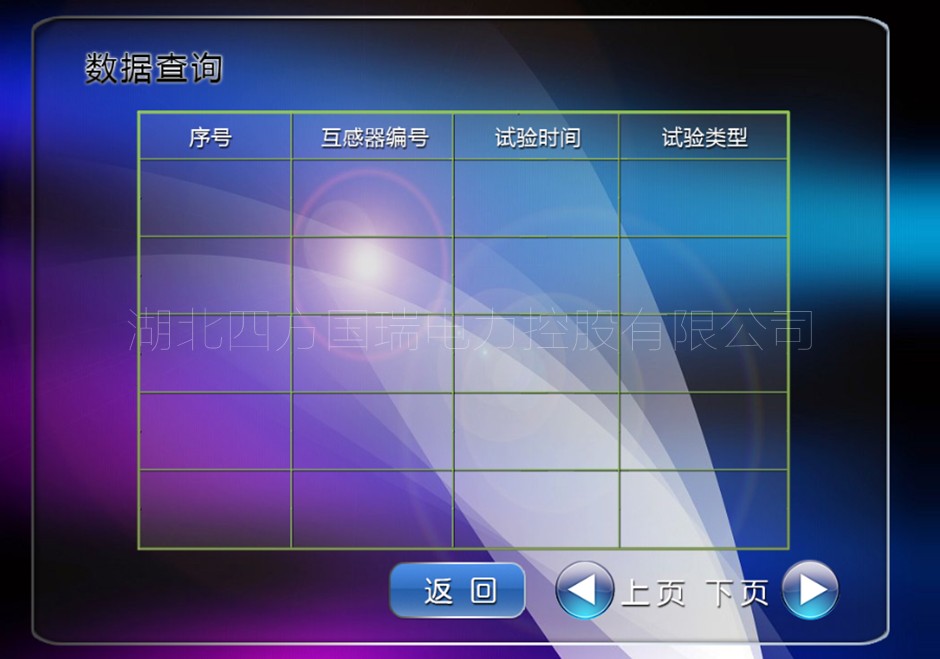

單機各個功能試驗可存儲50組測試數據，數據掉電永久不會丟失，可試驗完畢調出打印或上傳至電腦保存、打印。儀器還具有單機U盤數據存儲功能，將現場測試數據保存到U盤上，做到現場測試記錄無限量保存。

產品別稱

CT、PT互感器特性綜合測試儀，CT、PT互感器比差角差參數測試儀，CT、PT二次直流電阻測試儀
