串聯諧振電路詳解
發布日期：2020-10-17 點擊：3729次
在含有電阻、電感和電容的交流電路中，電路兩端電壓與其電流一般是不同相的。若調節電路參數或電 源頻率使電流與電源電壓同相，電路呈電阻性，稱這時電路的工作狀態為諧振。 諧振現象是正弦交流電路的一種特定現象。它在電子和通訊工程中得到廣泛應用。但在電力系統中，發 生諧振有可能破壞系統的正常工作。 諧振一般分串聯諧振（也稱為變頻諧振）和并聯諧振，顧名思義，串聯諧振就是在串聯電路中發生的諧 振，并聯諧振就是在并聯電路中發生的諧振。 串聯諧振 在電阻、電感及電容所組成的串聯電路內。當容抗XC與感抗XL相等時，即XC=XL。電路中的電壓U與 電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路中總阻抗最小， 電流將達到最大值。

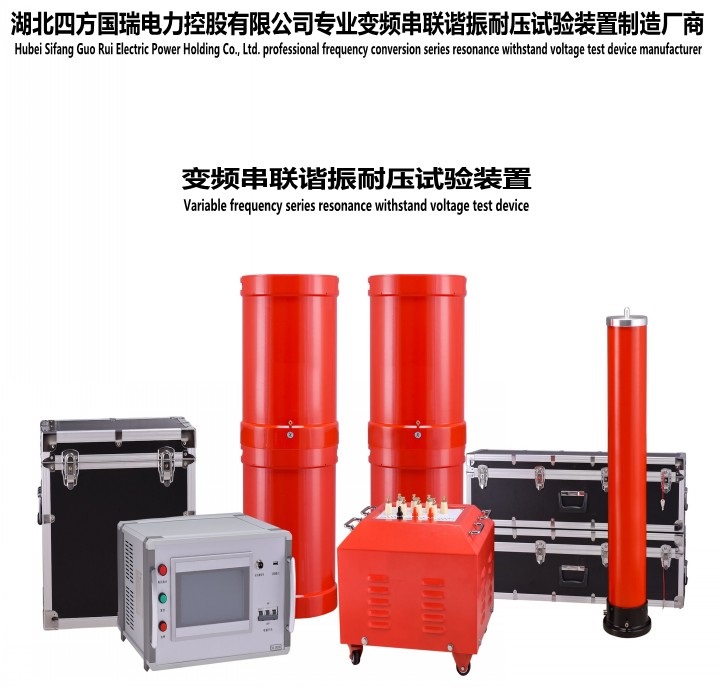

串聯諧振發生的條件 一個串聯電路中，要想發生諧振，需要滿足一定的條件。 串聯諧振電路特點 總阻抗值最小，電源電壓一定時，電流最大，電路呈電阻性，電容或電感上的電壓可能高于電源電壓。 串聯諧振時電路中的能量變化 電路向電源吸收的 Q=0 。諧振時電路能量交換在電路內部的電場與磁場間進行，電源只向R提供能 量。 高電壓可能會損壞設備，在電力系統中應避免發生串聯諧振，而串聯諧振在無線電工程中有廣泛應用。 串聯諧振電路的應用 利用串聯諧振產生工頻高電壓，應用在高電壓技術中，為變壓器等電力設備做耐壓試驗?？梢杂行У陌l(fā) 現設備中危險的集中性缺陷，是檢驗電氣設備絕緣強度的最有效和最直接的方法。 在收音機中，常利用串聯諧振電路來選擇電臺信號，這個過程叫做調諧。下圖即為其典型電路。 當各種不同頻率信號的電波在天線上產生不同頻率的電信號，經過線圈1L感應到線圈2L。如果振蕩電 路對某一信號頻率發生諧振時，回路中該信號的電流最大，則在電容器兩端產生一高于此信號電壓Q倍的電 壓CU，而對于其它各種頻率的信號，因為沒有發生諧振，在回路中電流很小，從而被電路抑制掉，所以， 可以改變電容C，以改變回路的諧振頻率來選擇所需耍的電臺信號。
