承試五級設備75KVA/75KV變頻串聯諧振多少錢

發布日期：2020-10-20　點擊：3596次

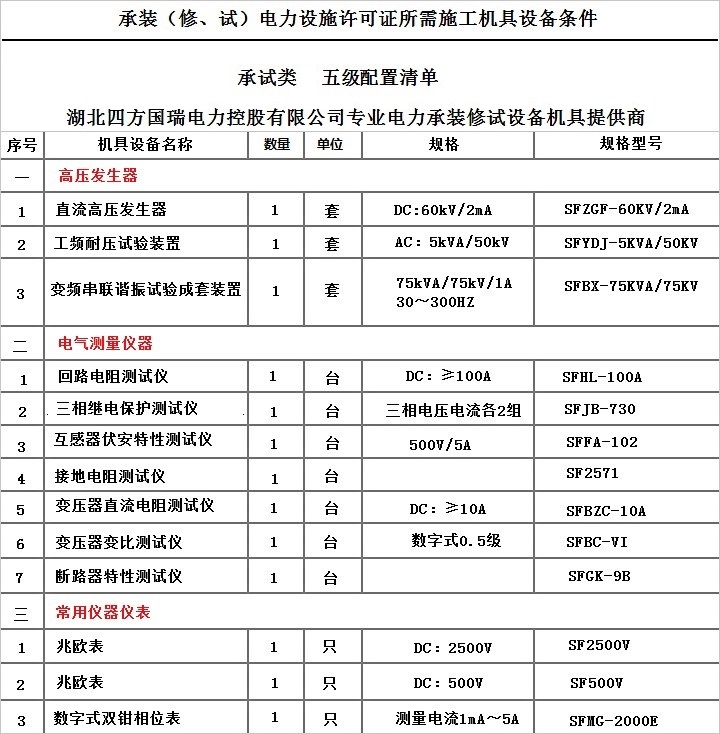

知道設備的功能，不同的設備，具體的功能會有差別，我們想要真正的把承試五級設備做得很好，這時 候就應該了解設備的功能，同一種設備，市面上有多種不同的型號，但對于型號進行選擇的時候，大家會做 好承試一級設備，做好這個方面的方案，你對于型號的選擇會有進一步的認識，對于今后的購買來說同樣會 有幫助。

正確的了解型號，在制定承試一級設備的過程中，我們要對設備的型號有正確的了解，知道市面上的各 種型號都有哪些，大家在做的過程中，能夠從多個不同的角度，綜合的去關注到更多，然后才可以做出很好 的選擇，所以希望你能夠把這些工作做得很好，這一點對于大家來說都很重要，有針對性的去關注到了一些 具體的東西，對于整個設備的功能都有了更多的考量，然后才可以更好的去完成相應的工作，所以大家在做 的過程中，要認識更多。

在網絡上可以對其有一定的了解，首先要關注辦理的資質他的等級，然后在網站當中注冊相應的信息。 一般來說很多網站當中在辦理資質設備的時候有不同的服務流程以及項目。比如說房屋建設，市政工程，機 電工程，水利工程等等。在找到了機電工程之后需要有專門的咨詢?cè)斍?。比如說它到底是屬于地基工程，環 保工程還是其他的工程。在資質設計的過程當中也有不同流程，對于這些方面要有一個清楚的

一般在網絡上去辦理資質的過程當中通常首先是電話預約，然后要整理指定的資料，比如說要完善申報 素材提交辦理，這樣就可以快速的領取的，所以找到專業的平臺服務往往會更好，在辦理一級承試自己設備 時，需要找到一家靠譜的平臺，可以幫助客戶快速的拿到指定證件。

同時還有1對1的顧客顧問服務業余疑問，能夠及時的去解決，通過這些方面能夠更好的去了解他，在 處理問題效率上面哪一家平臺他做的好，如果客戶滿意的話，那么解決問題的效率肯定是比較高的，因此當 自己想要去辦理一級承試資質設備時，一定要去滿足相應的條件，這樣才能夠讓顧客更加放心，整套設備也 不會出現更多的問題，當然設備的生產取決于商家對產品的要求質量如何。

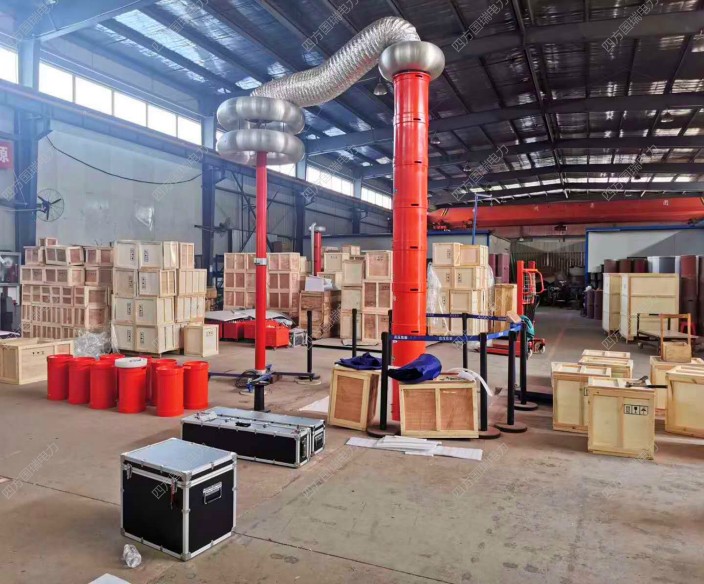

SFBP-75kVA/75kV

 變頻串聯諧振試驗成套裝置



一、滿足試品范圍

1、10kV/300mm²電纜1.5km的交流耐壓試驗，電容量≤0.5632uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm²電纜0.35km的交流耐壓試驗，電容量≤0.0681uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

4、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

二、裝置主要組成

序號	設備名稱	規格型號	單位	數量
1	變頻電源	SFXZ-6kW	臺	1
2	激勵變壓器	SFJL-6kVA/1.5/3/6kV/0.4kV	臺	1
3	高壓電抗器	SFDK-25kVA/25kV	節	3
4	電容分壓器	SFFY-1000pF/80kV	套	1

三、裝置主要技術參數及功能

1、額定容量：75kVA

2、額定電壓：25kV；75kV

3、額定電流：3A；1A

4、測量精度：系統有效值1.5級

5、工作頻率：30-300Hz

6、裝置輸出波形：正弦波

7、品質因素：裝置自身Q≥30(f=45Hz)

8、波形畸變率：輸出電壓波形畸變率≤1%

9、輸入電源：?jiǎn)蜗?/span>220或三相380V電壓，頻率為50Hz

10、工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11、溫升：額定負載下連續運行60min后溫升≤65K

12、保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

13、環境溫度：－20℃-55℃

14、相對濕度：≤90%RH

15、海拔高度：≤3000米

四、裝置容量確定

裝置容量定為75kVA，分三節電抗器，電抗器單節為25kVA/25kV/1A/110H。

驗證：1、10kV/300mm²電纜1.5km的交流耐壓試驗，電容量≤0.5632uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

使用電抗器三節并聯，則L=110/3=36.7H ，則：

試驗頻率：

f=1/2π√LC=1/(2×3.14×√36.7×0.5632×10^-6)=35.01Hz

試驗電流：

I=2πfCU_試 =2π×35.01×0.5632×10^-6×22×10³=2.73A

2、35kV/300mm²電纜0.35km的交流耐壓試驗，電容量≤0.0681uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用三節電抗器串聯（互感系數1.2），L=110×3×1.2=396H

試驗頻率：

f=1/2π√LC=1/(2×3.14×√396×0.0681×10^-6)=30.65Hz

試驗電流：

I=2πfCU_試 =2π×30.65×0.0681×10^-6×52×10³=0.68A

3、35kV主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

使用電抗器三節串聯（互感系數1.2），則L=110×3×1.2=396H ，則：

試驗頻率：

f=1/2π√LC=1/(2×3.14×√363×0.02×10^-6)=56.55Hz

試驗電流：

I=2πfCU_試 =2π×56.55×0.02×10^-6×68×10³=0.48A

滿足實驗要求。

五、試驗時設備組合方式

組合方式 被試品對象	電抗器選擇 （25kVA/25kV三節）	激勵變壓器 輸出端選擇	試驗電壓(kV)
10kV/300mm2電纜1.5km	使用電抗器三節并聯	1.5kV	≤22kV
35kV/300mm2電纜0.35km	使用電抗器三節串聯	3kV	≤52kV
35kV主變的交流耐壓試驗	使用電抗器三節串聯	6kV	≤68kV
10kV開關等電氣設備	使用電抗器三節串聯	3kV	≤42kV

六、系統配置及其參數

1、變頻電源SFXZ-6kW                       1臺

1）額定輸出容量：6kW

2）工作電源：220/380±10%V（單/三相），工頻

3）輸出電壓：0–400V

4）額定輸入電流：15A

5）額定輸出電流：15A

6）電壓分辨率： 0.01kV

7）電壓測量精度：1.5%

8）頻率調節范圍：30–300Hz

9）頻率調節分辨率：≤0.1Hz

10）頻率穩定度：0.1%

11）運 行 時 間：額定容量下連續60min

12）額定容量下連續運行60min元器件最高溫度≤65K;

13）噪 聲 水 平：≤50dB

14）尺寸（長寬高mm）：400×280×400

15）  重  量：約10kg

2 、激勵變壓器SFJL-6kVA/1.5/3/6kV/0.4kV     1臺

1）額定容量：6kVA

2）輸入電壓：0-400V

3）輸出電壓：1.5/3/6kV

4）結    構：干式

5）尺寸（長寬高mm）：450×330×430

6）重    量：約45kg

3、高壓電抗器SFDK-25kVA/25kV     3節

1）額定容量：25kVA

2）額定電壓：25kV

3）額定電流：1A

4）電 感 量：110H/單節

5）品質因素：Q≥30 (f=45Hz)

6）結 構：干式

7）尺寸（內徑高mm）：?282×435

8）重 量：約 45kg

  4、電容分壓器SFFY-1000pF/80kV     1套

1）額定電壓：80kV

2）高壓電容量：1000pF

3）介質損耗：tgσ ≤0.5%

 4）分 壓 比：1000：1

5）測量精度：有效值 1.5 級

6）尺寸（內徑高mm）：?140×650

7）重 量：約 8kg



七、 供貨清單一覽表

序號	設  備  名  稱	型  號  及  規  格	單位	數量
1	變頻電源	SFXZ-6kW	臺	1
2	激勵變壓器	SFJL-6kVA/1.5/3/6kV/0.4kV	臺	1
3	高壓電抗器	SFDK-25kVA/25kV	節	3
4	電容分壓器	SFFY-1000pF/80kV	套	1
5	內部連接線		套	1
6	出廠檢驗報告		份	1
7	使用說明書		份	1
8	產品合格證		份	1
9	裝箱清單		份	1

八、參考實驗標準

DL/T 596-1996	《電力設備預防性試驗規程》
GB50150-2006	《電氣裝置安裝工程電氣設備交接試驗標準》
GB10229-88	《電抗器》
GB1094	《電力變壓器》
GB1094.1-GB1094.6-96	《外殼防護等級》
GB2900	《電工名詞術語》
GB/T16927.1～2-1997	《高電壓試驗技術》
DL/T474.4-2006	《現場絕緣試驗實施導則－交流耐壓試驗》
DL/T1015	《現場直流和交流耐壓試驗電壓測量系統的使用導則》
GB/T311.1-1997	《高壓輸變電設備的絕緣與配合》
GB191-2000	《包裝儲運圖示標志》
JB/T9641-1999	《試驗變壓器》
IEC358(1990)	《耦合電容器和電容分壓器》
GB4793-1984	《電子測量?jī)x器安全要求》
GB/T3859.2-1993	《半導體變流器應用導則》
GB/T2423.8-1995	《電工電子產品基本環境試驗規程》
DL/T849.6-2004	《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置
