交流耐壓試驗之變頻串聯諧振試驗
發布日期：2021-02-20 點擊：2186次
交流耐壓試驗之變頻串聯諧振試驗，交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。
串聯諧振可通過調節電感、電容或頻率使電路達到諧振條件XL=XC，由于該試驗大多是針對現場大容量設備進行的，因而電容確定后，一般通過調感或調頻來進行補償使試驗回路達到串聯諧振狀態。
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

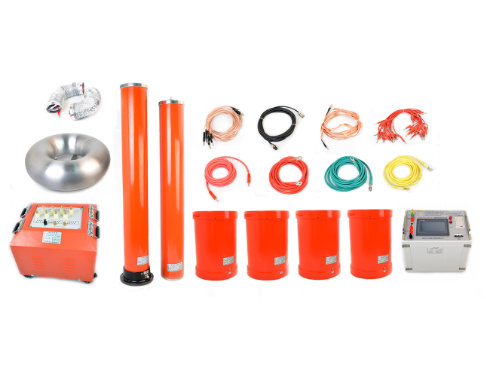

赫茲電力變頻串聯諧振試驗裝置
變頻串聯諧振裝置一般分為以下四部分：
1.變頻諧振電源
變頻串聯諧振系統的核心設備，其作用是將AC220V/380V，50Hz電源變?yōu)轭l率可調、電壓可調，同時集保護、控制、監測功能于一體。
2. 勵磁變壓器
將變頻諧振電源輸出的電壓升壓，同時隔離高壓和低壓
3. 諧振電抗器
又稱高壓電抗器，主要作用是與試品發生串聯諧振。電抗器可串、可并，可滿足多種試驗要求。
4. 分壓器和補償電容器
主要用于測量試品上的高壓電壓值。補償電容器用來補償小電容試品，使諧振頻率達到規定范圍。
變頻式串聯諧振試驗裝置不同于一般通用的試驗儀器，最大的特點是同一套設備可以用于不同電器設備的交流耐壓試驗，試驗人員也可根據不同的被試品和試驗要求進行配置。
變頻串聯諧振裝置常見故障及分析：
1.主機找不到諧振點。
原因：系統諧振點在主機的輸出頻率范圍之外;系統接線錯誤;系統未可靠接地;高壓采樣反饋信號開路或連接不可靠;試品有故障。
2.主機復位。
原因：主機供電電源波動;外界強磁場干擾;主機未可靠接地;
3.Q值偏低，即電壓升不上去，或升不高。
原因：試品放電泄漏;電抗器磁路受干擾，例如電抗器被放置在磁場屏蔽范圍內。
4.電源跳閘。
原因：諧振系統回路短路。
變頻串聯諧振裝置注意事項：
1.在給整機加電以前,一定要仔細檢查各輸入輸出接線是否正確和牢固.接地是否可靠,接地線采用一點接地，從面板上引出(接地線最好用裸銅線)。
2.試驗時，電抗器不可置于鐵板或銅板等導電材料上。
3.試驗升壓之前需要整定過電壓保護值，以防止試驗過程中意外分閘。
4.當變頻控制器提示過電壓保護、過流保護或放電保護時，請退出試驗，重新整定電壓電流保護值，再進入試驗。
常見的變頻串聯諧振裝置產品一般穩定可靠。體積小，重量輕特別適合現場使用。
