SFXZ-135kVA/108kV串聯諧振試驗裝置
發布日期：2021-03-08 點擊：3420次
串聯諧振試驗裝置靈活定制，我們將根據實際需求定制出您理想的產品
135kVA/108kV串聯諧振試驗裝置型號SFXZ-，135kVA/108kV串聯諧振試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，串聯諧振試驗裝置出廠前已嚴格質檢，確保精度和性能，滿足國家標準及試驗規章，135kVA/108kV串聯諧振試驗裝置又稱變頻串聯諧振試驗裝置、108kV串聯諧振試驗裝置、耐壓試驗裝置 ……
四方國瑞電力公司承諾本官網所售「SFXZ-」?jié)M足標準GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，我公司對出廠產品將進行嚴格質檢，確保精度和性能。凡購買四方國瑞電力廠家生產制造的電力儀器及設備，均開具13%增值稅專用發票，免費提供技術指導、設備回檢及維修等服務，我公司將嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！
135kVA/108kV串聯諧振試驗裝置

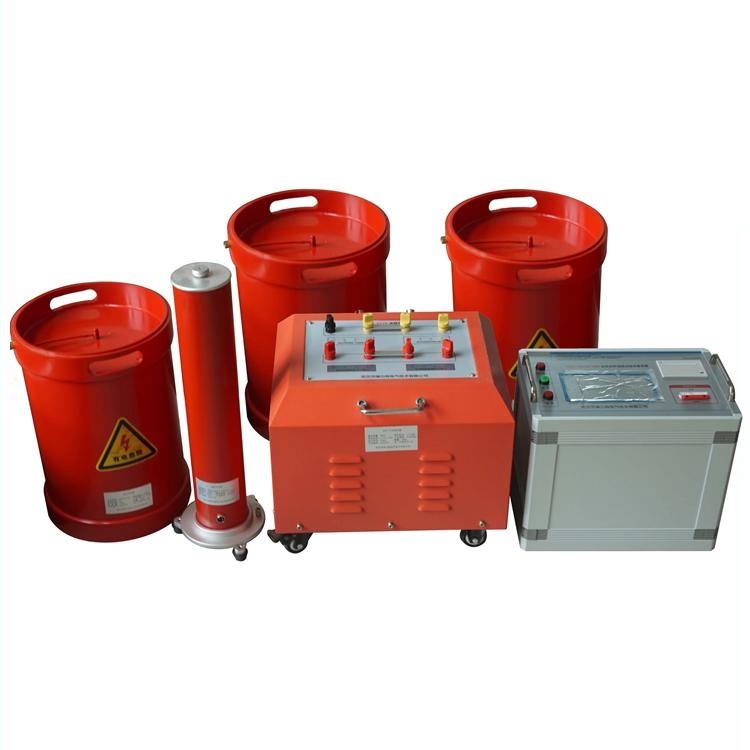

SFXZ--135kVA/108kV串聯諧振試驗裝置主要針對10kV、35kV電纜交流耐壓試驗及10kv開關等電氣設備的交流耐壓試驗，以及35kV主變的交流耐壓試驗設計制造。135kVA/108kV串聯諧振試驗裝置高壓電抗器采用多只分開設計，可滿足高電壓、小電流的設備試驗條件要求。135kVA/108kV串聯諧振試驗裝置是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的交流耐壓試驗設備。135kVA/108kV串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、高壓電抗器、電容分壓器組成。
135kVA/108kV串聯諧振試驗裝置是由四方國瑞電力公司多年生產經驗與市場客戶反饋升級的第四代交流耐壓諧振試驗裝置，區別于以前設備黑白屏觸摸模擬數字處理控制靈敏度低，輸入電源只能單項選擇。第四代交流耐壓諧振試驗裝置人機界面采用32位RISC CPU和精簡的LINX內核，7寸觸摸大屏真彩圖形格式，試驗諧振頻率曲線、升壓曲線、計時曲線顯示，高壓電流、高壓電壓、低壓電流真有效值數字反饋于界面，保護功能具有，低壓電流、高壓電壓、閃絡電壓保護功能更靈敏，最大優點是不受輸入電源限制220V與380V都可做為設備工作電源。135kVA/108kV串聯諧振試驗裝置采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓耐壓試驗的新方法和潮流。
滿足試品范圍
1、10kV/300mm2電纜3km的交流耐壓試驗，電容≤1.1265uF, 試驗頻率30-300Hz,試驗電壓22kV, 試驗時間5min。
2、10kV開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。
3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV,試驗時間1min。
5、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
參考標準
DL/T 596-1996 《電力設備預防性試驗規程》
GB50150-2016 《電氣裝置安裝工程電氣設備交接試驗標準》
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
DL/T474.4-2006 《現場絕緣試驗實施導則－交流耐壓試驗》
DL/T1015 《現場直流和交流耐壓試驗電壓測量系統的使用導則》GB/T311.1-1997 《高壓輸變電設備的絕緣與配合》
GB191-2000 《包裝儲運圖示標志》
JB/T9641-1999 《試驗變壓器》
IEC358(1990) 《耦合電容器和電容分壓器》
GB4793-1984 《電子測量儀器安全要求》
GB/T3859.2-1993 《半導體變流器應用導則》
GB/T2423.8-1995 《電工電子產品基本環境試驗規程》
DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》
