XZB 系列變頻串聯諧振耐壓裝置
發布日期：2021-03-14 點擊：3572次
產品簡介 XZB 系列變頻串聯諧振耐壓裝置

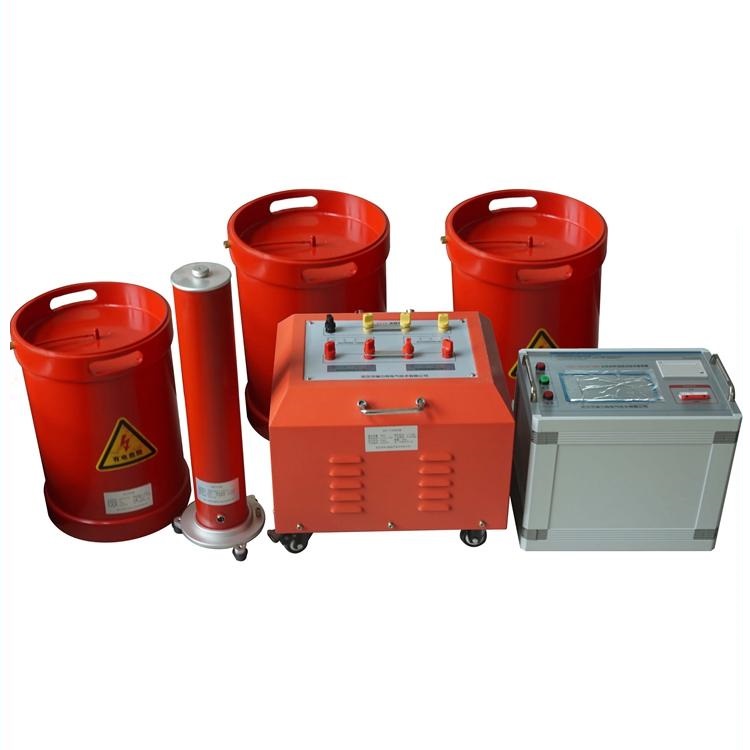

XZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器、電容分壓器和補償電容器（選配）組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
變頻串聯諧振試驗成套裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
產品別稱：交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置。
XZB 系列變頻串聯諧振耐壓裝置技術參數 Technical Parameter
額定輸出電壓0～1000kV及其以下輸出頻率20-310Hz諧振電壓波形純正弦波，波形畸變率≤1.0%工作時間額定負載下允許連續60min；過壓1.1倍1分鐘品質因素30～90頻率調節靈敏度0.1Hz不穩定度＜0.05%
輸入工作電源
單相220V或三相380V±10%工頻50Hz±5%環境溫度－10℃～+50℃相對濕度≤95%，無凝露狀況海拔高度≤3000米溫 升額定負載下連續運行60min后溫升≤65K測量精度系統有效值1.5級
適用范圍
電纜變頻諧振裝置發電機工頻耐壓試驗裝置變電站電氣設備交流耐壓試驗裝置CVT檢驗用諧振升壓裝置
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
2.了解更多四方國瑞電力信息請進入產品中心。服務熱線：027-61903638
XZB 系列變頻串聯諧振耐壓裝置 選型參考 Selection Reference
系列產品配置(適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz))
產品型號名稱變頻源諧振電抗器激勵變壓器分壓器適用范圍XZB-75/754kW25kV/1A三臺(干式)4kVA(干式)80kV1000kVA及以下10kV電力變。10kV開關、母線、PT、CT等。10kV(300mm2)電纜≤1.0kmXZB-108/1086kW27kV/1A四臺(干式)6kVA(干式)110kV31500kVA及以下35kV電力變。35kV開關、母線、PT、CT等。10kV(300mm2)電纜≤2km。35kV (300mm2)電纜≤0.5kmXZB-200/20010kW50kV/1A四臺(干式)10kVA(干式)200kV50000kVA及以下110kV電力變。110kVGIS、PT、CT等(預防性試驗)。35kV(300mm2)電纜≤1.0km。10kV (300mm2)電纜≤2.0kmXZB-270/27015kW45kV/1A六臺(干式)15kVA(干式)300kV50000kVA及以下110kV電力變。110kVGIS、PT、CT等。35kV(300mm2)電纜≤1.2km。10kV (300mm2)電纜≤3.0kmXZB-800/40030kW50kV/2A八臺(干式);100kV/2A四臺(油浸式)30kVA(干式);30kVA(油浸式)400kV80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。110kV/220kVGIS、PT、CT等。35kV(300mm2)電纜≤2.0km。110kV (300mm2)電纜≤0.7kmXZB-1600/80060kW200kV/2A四臺(油浸式)60kVA(干式)800kV80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。500kVGIS、PT、CT等。220kV開關、GIS、PT、CT等。110kV(400mm2)電纜≤1.5km。220kV (400mm2)電纜≤1.0km
XZB 系列變頻串聯諧振耐壓裝置特點優勢 Selection Reference
1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生 ；
2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運；
3、電源采用220V單相電源或380V單電源，方便現場取電、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求；
4、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車；
5、操作簡單，體積小，重量輕，非常方便現場使用及搬運(體積與重量約為傳統試驗變 壓器的1/10～1/30；
6、特有低諧波專利技術，武高所實測諧波含量低于0.3%，遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷；
7、通過第三方權威檢定；
8、符合國標要求有監測峰值功能，可實時監測高壓試驗波形、對現場電源要求低、試驗等效性好；
9、大液晶屏幕，“傻瓜式”簡單易用、自帶微型打印機，隨時打印保存試驗數據；XZB 系列變頻串聯諧振耐壓裝置
10、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升?。徊捎酶墒綕沧?，機械強度高，電氣絕緣性能好，美觀可靠；
11、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電；
12、配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高 XZB 系列變頻串聯諧振耐壓裝置
