四方國瑞電力-繼電保護測試儀試驗項目及操作安全
發布日期：2021-04-17 點擊：3198次
四方國瑞電力-繼電保護測試儀主要做的試驗項目類型：信號繼電器、時間繼電器、中間繼電器、重合閘繼電器、其它直流電壓、電流繼電器、電流繼電器、過(欠)電壓繼電器、序分量繼電器 同步檢查(或相位比較)繼電器、反時限電流繼電器、差動繼電器、功率(方向)繼電器、阻抗繼電器、同期繼電器、頻率繼電器。
線路保護：多段過流、過(欠)電壓、序分量電壓電流、頻率裝置、功率方向保護、重合閘及轉換性故障、距離和零序、工頻變化量距離、復合電壓閉鎖(方向)過流、低周、低壓減載裝置等被試品試驗項目。
發電機變壓器組：差動保護、失磁保護、勵磁保護、復合電壓閉鎖(方向)過流(后備)
其它保護：自動準同期裝置、備自投裝置、母線差動保護、光纖線路差動保護。

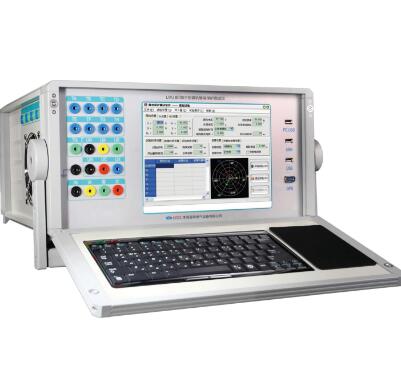

四方國瑞電力-繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。WindowsXP操作系統，功能強大。
繼電保護測試儀安全操作注意
1、為防止儀器運行中機身感應靜電，試驗之前先通過接地端將主機可靠接地。
2、工作電源為AC220V，禁止接入AC380V或其他工作電源。
3、為保證測試的準確性應將保護裝置的外回路斷開，且將電壓的N與電流的N在同一點共地，試驗時應注意安全，防止觸電事故的發生。
4、電壓測試通道嚴禁短路，電流測試通道嚴禁開路，嚴禁將外部的交直流電源引入到儀器的電壓源、電流源、開出量輸出插孔，否則將損壞儀器。
5、繼電保護測試儀配備的計算機安裝有系統保護軟件，該軟件對C盤做了保護，每次重啟后，對C盤做的任何改動都會消失，請勿在C盤保存任何個人文件。
6、在單相或并聯輸出大電流后，應保證儀器至少有60秒鐘的散熱，再進行下一次試驗，注意保持機箱通風口的空氣流動暢通，請不要遮擋通風口，以免影響散熱。
7、試驗過程中，請不要頻繁開關電源，以免對儀器造成損壞或測試精度降低。
