變頻串聯諧振能代替工頻耐壓嗎？
發布日期：2021-06-17 點擊：3673次
變頻串聯諧振能代替工頻耐壓嗎？變頻串聯諧振可以代替工頻耐壓。當工頻耐壓在做75KV時電暈聲和臭氧味很重，可能是由于試驗變壓器套管對空氣放電引起的。串聯諧振聲音很小且無臭氧味，是由于串聯諧振的電壓分布式從下到上整個電抗器的高度來分布的。所以爬電距離不一樣，所以就沒有臭氧味。
變電站變頻串聯諧振試驗裝置，該系列耐壓裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造?？砂匆?guī)程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

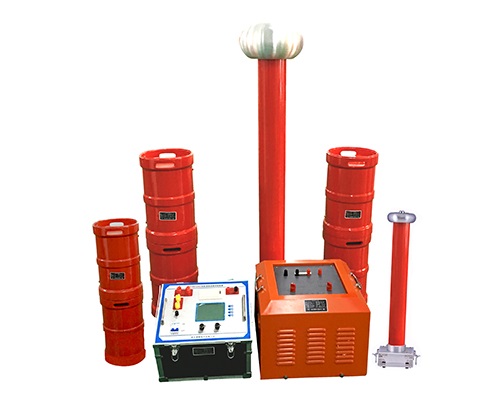

四方國瑞這款變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
產品特點：
同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
配置靈活，可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
