HP-R30電力電纜管線綜合探測儀
發布日期：2021-07-14 點擊：23738次

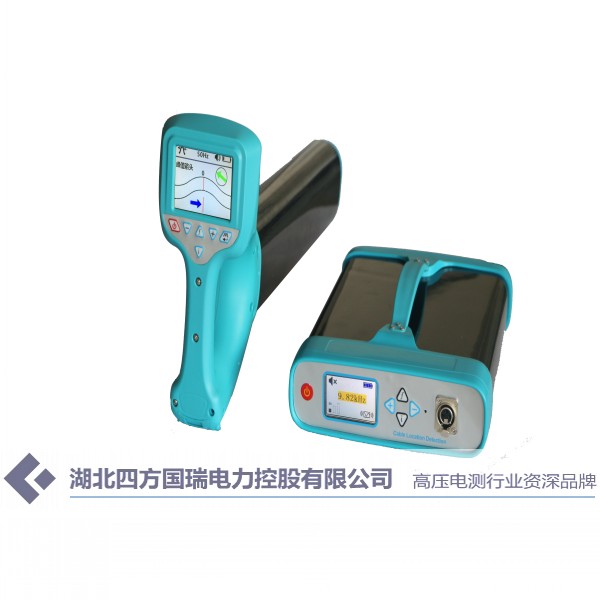

HP-R30電力電纜管線綜合探測儀
HP-R30電纜管線綜合探測儀，是湖北四方國瑞電力控股有限公司專門為電力部門設計的一款適合在帶電和停電狀態下電纜路徑位置和電纜埋深測試的儀器，同時含有對電纜運行與否狀態下某一目標電纜的強大識別功能，整個功能對電力部門對電力電纜遷移、溝道整改、運行維護、故障處理可實現全方位、綜合方便的測試。
HP-R30電纜管線綜合探測儀研發借鑒國際上同行業設備的設計理念，全結構模具化，符合人體力學的使用習慣；集成化電路設計，功能穩定性極高；三種信號載入方式，涵蓋現場不同要求；功能帶有羅盤指示，大大提高測試效率；低功耗干電池供電，適合電纜測試野外環境使用。
HP-R30管線儀主要由發射機和接收機兩部分組成：發射機將一定頻率的信號電流施加于待測電纜中，使電纜周圍空間產生電磁場，其磁場強度隨著測試點距目標電纜的距離而變化，其配備有適合于380V-220kV的抗磁飽和效應的夾鉗，無需使電纜停電；接收機使用4個高頻互感磁傳感器兩兩組合在地面上檢測電纜周圍的磁場所產生的感應電動勢以及分布，精確測量出地下電纜的埋深信息，結合屏幕上的羅盤指示和信號強度準確定位出地下電纜的走向信息；
同時接收機配備專業的聽診器，可從平行的同相電纜族中識別出目標待測電纜，從而實現掛牌標識，為未來電纜的搶修、維護、改建提供可靠的電纜信息，提高了電力行業的管理水平。
技術參數
? 發射機
輸出頻率：982Hz、9.82kHz、83.1 kHz；
電源：可采用干電池或者鋰電池供電，持續工作時間不小于8h；
帶電：無需停電，有感應模式和夾鉗兩種模式工作；
傳感器：采用特制的錳鋅鐵氧體材料，結合特殊線圈繞制方法制成，雙向抑制磁飽和。
可選三種模式：直連模式、夾鉗模式、感應模式；
模式自動識別；
可選三種輸出功率；
? 接收機
具有羅盤指示功能，能夠準確指示目標電纜的走向趨勢；
具有深度測量功能，能夠測量出目標電纜的埋深；
配合聽診器使用，具有帶電電纜識別功能；
可測頻率：50Hz、982Hz、9.82kHz、83.1 kHz；
電源：可采用干電池或者鋰電池供電，持續工作時間不小于8h；
