串聯諧振裝置特征及應用范圍
發布日期：2021-08-11 點擊：3279次
一般在大型電力變壓器、電力電纜、高壓開關柜等交流耐壓試驗中都會涉及使用串聯諧振裝置。下面四方國瑞就簡單的敘述串聯諧振裝置特征及工作原理。

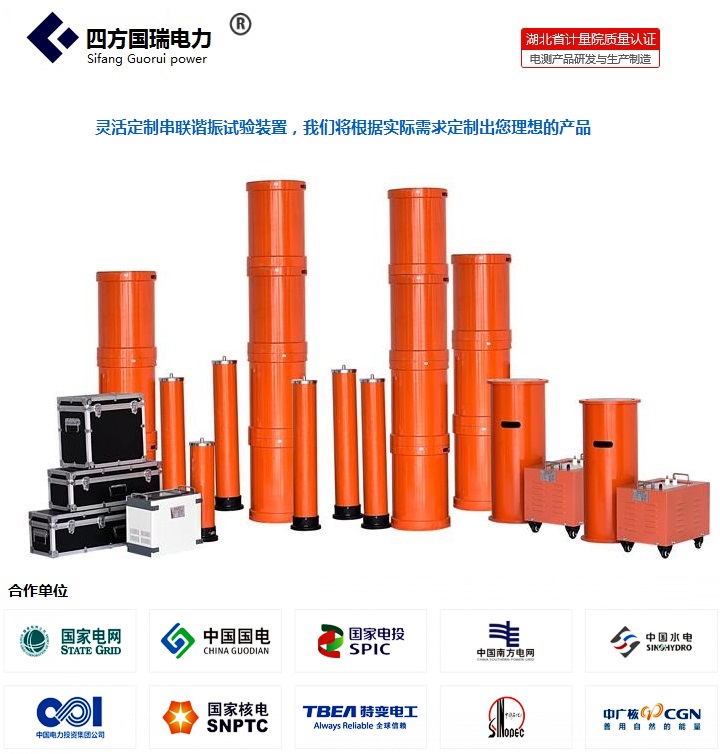

串聯諧振
串聯諧振裝置是針對大容量，高電壓等級的交流耐壓試驗，串聯諧振的應用比較典型的就是電力電纜，GIS組合器等等，然后，影響串聯諧振容量的是試品的電容量，試品電容量越大，串聯諧振輸出的容量就越大，隨著電力系統的發展，如火力發電機組，單機容量已超過1000MW，水力發電機組，單機最大容量已達800MW，這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備（即工頻試驗變壓器），很難完成電纜的交流耐壓試驗，串聯諧振試驗裝置為了補缺，采用串聯組合的靈活配置方式，克服電源，容量、體積等諸多因數的交流耐壓試驗設計制造。
串聯諧振裝置主要用于以下方面：
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機的交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
串聯諧振裝置特征
1、串聯諧振試驗裝置使用彩色LCD顯示測試數據、測試狀態，具有功能提示功能。
2、靈活的測試分段測試電壓、測試時間，設置頻率范圍。
3、測試結果可以計算出測試對象的電容值，并打印相關的測試數據。
4、小型單件式設備、重量輕、便于現場測試。
5、測試設備有兩種測試方法，自動測試和手動測試，操作簡便。
6、串聯諧振試驗裝置安全可靠，系統具有過流、過壓和放電保護功能，可有效保護人身和設備安全。
串聯諧振裝置工作原理
從電路學的角度來分析，串聯諧振試驗裝置的原理具體如下：回路若想產生諧振，那么必須具備回路頻率f=1/2π√LC這個條件。當具備回路頻率f=1/2π√LC這個條件時，被試品上的電壓其實就是勵磁變高壓端輸出電壓的Q（電壓諧振倍數也即系統品質因素）倍。由此可知Q一般為幾十到一百以上。為了使得被試品電壓達到試驗值，需要先調節變頻電源輸出的頻率，這是使得回路發生串聯諧振的首要條件，隨后在回路發生諧振的基礎上，通過調節變頻電源輸出電壓，這樣才能使得被試品的電壓達到試驗值。變頻電源較小輸出電壓離不開回路諧振，只有這樣，才能在被試品上產生較高的試驗電壓。
串聯諧振裝置的優點主要有以下幾點：
1、操作簡單，體積小，重量輕，便于現場使用及搬運
2、試驗等效性好；
3、過壓、過流、放電、過熱及零啟動保護全面可靠，動作時間1微秒；
4、有監測峰值功能，可實時監測高壓試驗波形；
5、一鍵鼠標旋鈕式操作，大液晶屏幕，“傻瓜式”簡單易用；
6、自帶微型打印機，隨時打印保存試驗數據；
串聯諧振的試驗對象
1、適用于10kV、35KV、110kV、220kV、500KV聚己烯電纜的交流耐壓試驗。
2、適用于60 kV、220 kV、500 kV GIS交流耐壓試驗。
3、適用于大型變壓器和發電機組的工頻耐壓試驗、電力變壓器的感應耐壓試驗和接地電阻測量。
串聯諧振的應用范圍
具體而言，串聯諧振實驗裝置主要應用于以下五個方面：
1、是6KV-500KV變壓器的工頻耐壓試驗需要串聯諧振試驗裝置來試驗；
2、是串聯諧振試驗裝置在發電機的交流電耐壓測試驗上的應用非常廣泛；
3、是SF6和GIS開關的交流電耐壓試驗上，串聯諧振試驗裝置的應用也非常廣泛；
4、是對于6KV-500KV高壓交聯電纜的耐壓測試，尤其是交流耐壓試驗串聯諧振試驗裝置的應用也非常廣泛；
5、其它高壓設備如套管、互感器以及母線的交流耐壓試驗也會應用到串聯諧振試驗裝置。
由此可見，串聯諧振試驗裝置主要應用于交流電的耐壓試驗，尤其是高壓交流電的耐壓試驗。
