諧振的電容電感
發布日期：2022-02-21 點擊：1677次

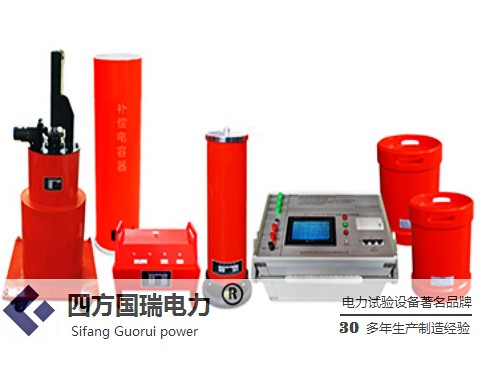

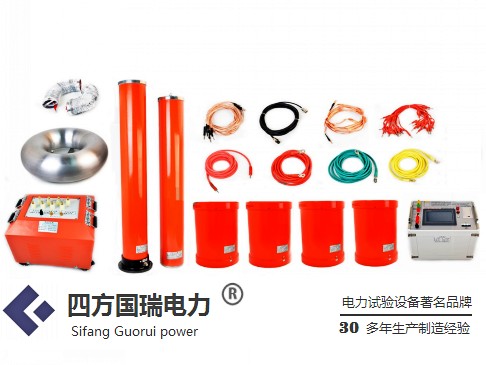

四方國瑞電力旗下的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
諧振時電感和電容還是兩個元件,否則不能進行能量交換；但從等效阻抗的角度,是變成了一個元件：數值為零或無窮大的電阻。電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振(也稱為電壓諧振)。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
對于理想的L、C元件,串聯諧振發生時，L、C元件上的電壓大小相等、方向相反，總電壓等于0（諧振阻抗為零）而并聯諧振發生時，L、C元件中的電流大小相等、方向相反,總電流等于0（諧振阻抗為無窮大），所以串聯諧振是電壓諧振，而并聯諧振是電流諧振。
無論是串聯還是并聯諧振,在諧振發生時,L、C之間都實現了完全的能量交換，即釋放的磁能完全轉換成電場能儲存進電容；而在另一時刻電容放電，又轉換成磁能由電感儲存。
在串聯諧振電路中,由于串聯——L、C流過同一個電流，因此能量的交換以電壓極性的變化進行；在并聯電路中,L、C兩端是同一個電壓,故能量的轉換表現為兩個元件電流相位相反。
因?yàn)榇?lián)諧振電路對外電路呈電阻性是因?yàn)殡娐分械母锌古c容抗相等，互相抵消，諧振時電路的阻抗最小，因而回路電流最大?；芈冯娏髯畲髸r(shí),電感上的電壓和電容上的電壓都等于回路電流與它們的電抗的乘積，所以其值可能比外加電壓高許多。串聯諧振的電壓會高出電路電壓很多，并聯諧振的電流會很大。
