湖北四方國瑞電力品牌|變壓器變比測試儀
發布日期：2023-03-09 點擊：3253次
產品概述

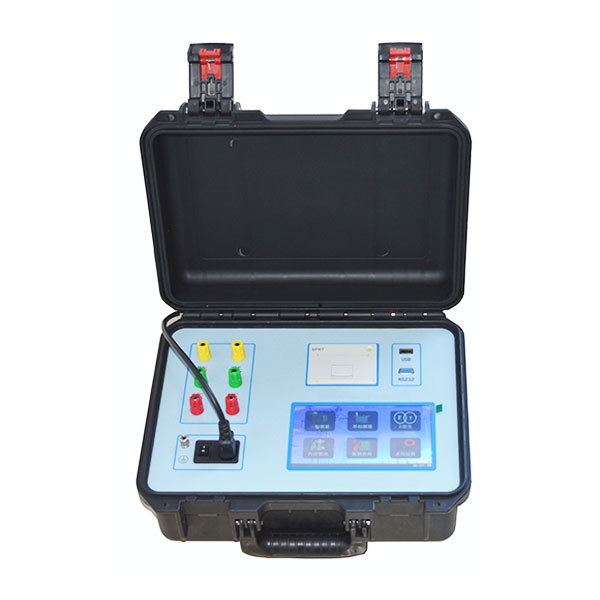

SF6810A/SF6810E變壓器變比測試儀用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器生產、安裝、運行、電力預防性試驗規程等試驗。
功能特點
◆適用變壓器種類廣可測量通用電力變壓器、Z型變、整流變、接地變、電爐變、移項變、平衡變，ZS6810E可測斯科特變、逆斯科特變。
◆儀器內部采用三相精密逆變電源，消除了測量時候市電電壓的諧波影響，測量更準確。工作電源為發電機時，無任何影響。采用三相輸出電壓，提高測試速度，可以測量相間夾角，自動識別接線組。別0-11，對于低壓測多個繞組的整流變壓器，低壓側無需拆線，即可測量變比和7.5°的角度偏差。
◆具有高低壓反接保護，變壓器匝間短路保護功能。
◆最多可測量99個分接點位的分接開關。
◆采用7寸高清觸屏，可中英文自由切換，可選配鋰電池。
◆儀器既有打印輸出，U盤接口，配備RS232接口，便于無紙化辦公。
◆采用耐寒耐溫，密封防水，防摔防震多功能工程塑料箱，便于野外試驗。
◆手機下載專用APP，通過專用軟件操控儀器，測試數據上傳，方便查閱。
技術指標
| 測試量程 |
變比值0.8-10000 角度0-360° |
|
|
比值精度 |
士0.1%+2字（0.8-500） |
|
|
角度精度 |
士0.2° |
|
|
輸出電壓 |
根據負載自動調節 |
|
|
分辨率 |
比值最小0.0001，角度0.01° |
|
|
電池參數 |
12.6V/7.8AH（選配） |
|
|
外形尺寸 |
主機：360×290×170（mm） |
線箱：360×290×170（mm） |
|
重量 |
主機：5KG |
線箱：5.5KG |
環境條件
| 工作溫度 |
-10℃—40℃ |
工作濕度 |
＜90%RH，不結露 |
|
工作電壓 |
AC220V土10% |
工作頻率 |
50Hz士1Hz |
