SFB(f)系列串聯諧振主要特點
發布日期：2023-04-05 點擊：3274次

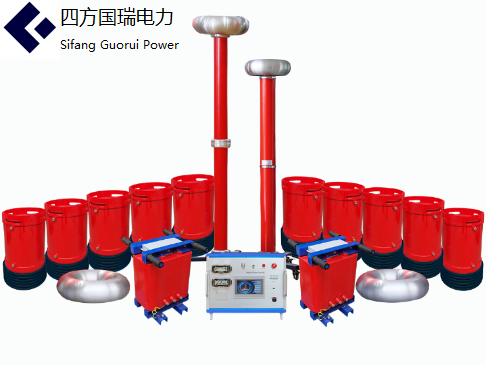

SFB(f)系列串聯諧振耐壓試驗裝置，主要適用于電力電纜串聯諧振、電力變壓器串聯諧振、發電機組（水力發電機或火力發 電機組）、電機串聯諧振、開關柜串聯諧振、GIS開關等大容量，高電壓的電容性試品的交接和預防性試驗。四方國瑞電力可根據客戶需求制造10kV、35kV、110kV、220kV、500kV電壓等級的串聯諧振試驗裝置。
1.電抗器和勵磁變壓器采用進口環氧樹脂一次性真空澆注成型；
2.自主研發設計、獨家專利及生產的串聯諧振裝置配置（或稱變頻串聯諧振交流耐壓試驗裝置）組成部分：變頻電源、勵磁變壓器、高壓電抗器、電容補償器和高精度電容分壓器；
3.具備全自動(自動調諧、自動升壓）、全手動(手動調諧、手動升壓)以及半自動(自動調諧、手動升壓及手動調諧、自動升壓)的多種功能，可任意切換使用；
4.具備試驗電壓、加壓時間、報警電流整定、報警電壓整定、頻率范、起始電壓的設置；
5.具備放電保護功能，在試品發生閃絡時，或其他原因造成的諧振回路突然失諧，變頻控制電源立即自動快速切斷輸出，并顯示保護類型和閃絡電壓值;
6.測量顯示輸出電壓、輸出頻率及加壓時間、保護動作類型等相關信息，在試驗完成時電壓自動下降到零位；
7.模數雙顯飛行儀表盤，大液晶屏全中文界面平臺技術，全屏觸摸操作，數據儲存量大，指針看趨勢，測量看數字；
8.根據散熱學原理，設計出獨家專業貫穿散熱通道，散熱效率提升40%；
9.技術特點要點歸納：
a、先進專業的數字、功率技術：功率器件采用國外最新推出的集驅動、保護和功率變換為一體的智能功率模塊(IFM)，極大的提高了整機的可靠性，減少了體積和重量。
b、過電壓保護：保護值可設置，動作時間小于1 毫秒；雙重過電流過熱保護：大功率器件自身保護和軟件保護相結合，動作時間小于10 微秒；
c、閃絡保護： 動作時間小于1 毫秒，并可記錄下閃絡電壓值； 零位保護： 零電壓啟動。
d、手動試驗：手動尋找諧振點并手動升壓到所需電壓，按鍵后自動計時；
e、自動試驗：根據設置自動尋找諧振點后自動升到設定電壓后自動計時；
f、手動調諧自動升壓：手動尋找諧振點，根據設置自動升壓后自動計時。
g、專用的DSP平臺技術，大容量的數據存儲器，大屏幕LCD 顯示；
h、豐富的幫助應用信息，幫助你現場分析試驗發生保護動作時可能出現的問題；
i、具有調頻時顯示頻率-電壓波形曲線，直觀觀察到是否尋找到諧振點； 掃頻范圍可以在規定范圍內任意設定，掃頻方向可以向上向下任意選擇，方便用戶操作；對于需要在50Hz 條件進行試驗的試品（比如發電機），采用了調頻調感技術，電抗器電感值可以根據試驗需要進行適當調節，壓緊裝置可以保證降低在通電時電抗器的噪音；
j、獨特的結構設計：調頻電源控制箱的接入和輸出SHD連接器和常規多種接線方式，安全、方便、可靠、美觀和實惠；
k、電抗器采用獨家專利環氧樹脂模具澆注工藝，不漏油不滲脂不懼潮；
l、專利外形設計、樹脂本色不懼風雨，高顏值超值擁有。
