干式試驗變壓器領導者

發布日期：2017-04-16　點擊：3121次

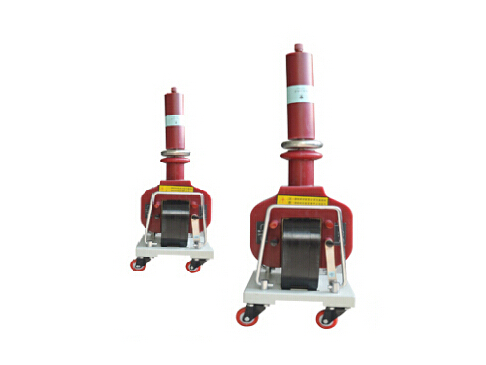

SFGTB/G系列干式試驗變壓器

• 發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備
• 參考標準： DL/T474.4-2006,DL/T848.2-2002
• • 過電壓保護功能
  • 體積小、重量輕、結構緊湊、無滲油，免維護
  • 外形美觀、接線簡單直觀，使用方便SFGTB/G干式試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。
    四方國瑞公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，在裝上配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。1、本干式試驗變壓器體積小、重量輕、結構緊湊、無滲油，免維護；
    2、接線簡單直觀，使用方便；
    3、絕緣可靠性好，外形美觀；
    4、該干式試驗變壓器有過電壓保護功能。(操作部分可以定做過壓保護和過流保護，即雙保護功能)

    干式試驗變壓器的選擇技巧

      一、根據使用環境特征及防護要求，干式變壓器可選擇不同的外殼。
    通常選用IP20防護外殼，可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電部分提供安全屏障。若須將變壓器安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功能外，更可防止與垂直線成60°角以內的水滴入。但IP23外殼會使變壓器冷卻能力下降，選用時要注意其運行容量的降低。
    二、干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。
      三、干式試驗變壓器選型的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。
    (1)超溫報警、跳閘：通過預埋在低壓繞組中的PTC非線性熱敏測溫電阻采集繞組或鐵心溫度信號。當變壓器繞組溫度繼續升高，若達到155℃時，系統輸出超溫報警信號；若溫度繼續上升達170℃，變壓器已不能繼續運行，須向二次保護回路輸送超溫跳閘信號，應使變壓器迅速跳閘。
      (2)溫度顯示系統：通過預埋在低壓繞組中的Pt100熱敏電阻測取溫度變化值，直接顯示各相繞組溫度(三相巡檢及最大值顯示，并可記錄歷史最高溫度)，可將最高溫度以4～20mA模擬量輸出，若需傳輸至遠方(距離可達1200m)計算機，可加配計算機接口，1只變送器，最多可同時監測31臺變壓器。系統的超溫報警、跳閘也可由Pt100熱敏傳感電阻信號動作，進一步提高溫控保護系統的可靠性。
      (3)風機自動控制：通過預埋在低壓繞組最熱處的Pt100熱敏測溫電阻測取溫度信號。變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，系統自動啟動風機冷卻；當繞組溫度低至90℃時，系統自動停止風機。
    四、干式變壓器的過載能力與環境溫度、過載前的負載情況(起始負載)、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干式變壓器的過負荷曲線。
    (1)選擇計算變壓器容量時可適當減?。撼浞挚紤]某些軋鋼、焊接等設備短時沖擊過負荷的可能性——盡量利用干式變壓器的較強過載能力而減小變壓器容量；對某些不均勻負荷的場所，如供夜間照明等為主的居民區、文化娛樂設施以及空調和白天照明為主的商場等，可充分利用其過載能力，適當減小變壓器容量，使其主運行時間處于滿載或短時過載。

  •
