變頻諧振高壓試驗裝置216KA/54KV技術指標
發布日期：2017-05-07 點擊：2395次
SFBP-216KA/54KV變頻諧振高壓試驗裝置技術參數
（一）SFBP指生產廠家代碼及型號
216指設備能輸出的最大額定容量，單位為kVA
54指設備能輸出的電壓等級，單位為kV；
（二）SFBP-216kVA/54kV變頻串聯諧振耐壓試驗裝置技術指標
1．額定電壓：54KV
被試品的：
22kV---滿足10kV電纜交流耐壓試驗；
44kV---滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV---滿足35kV電纜交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作60分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
9．輸入電源：單相220V
10．頻率調節范圍：30Hz～300Hz
11．系統測量精度：1.5％
12．裝置具有過壓、過流、零位啟動等保護功能

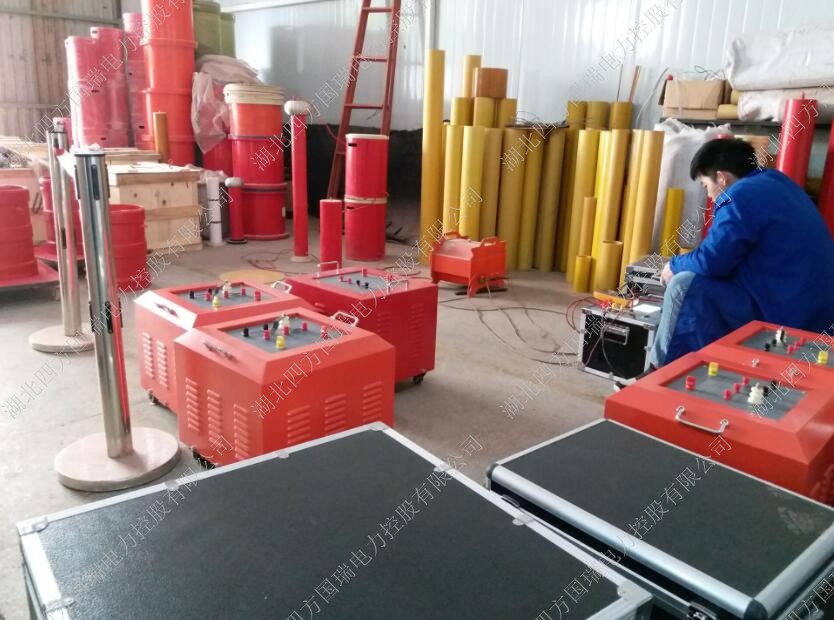

設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓：單相220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：16kg
2. 高壓諧振電抗器（共4臺）：27kV/2A
額定工作電壓：27kV
額定工作電流：2A
額定電感量：45H
連續工作時間：60min
重量：35kg
溫 升：小于60度
工作頻率：30~300Hz
