一、概述
目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。
SFHL-100A回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A?？稍陔娏?span>100A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
二、用途
SFHL-100A回路電阻測試儀適用于高壓開關接觸電阻（ 回路電阻 ）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。
三、性能特點
1、 大電流：采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。
攜帶方便：體積小、重量輕。
四、技術指標
測量范圍：1～1999μΩ
分 辨 力：1μΩ
測試電流：DC100A
測量精度：0.5%±1d
顯示方式：電流 ：三位半LCD
電阻 ：三位半LCD
工作電源：AC220V±10% 50Hz
工作環境：溫度-10℃～40℃ 濕度：≤80 %RH
體 積：300×270×200 mm3
重 量：5kg（不含附件）
五、面板結構

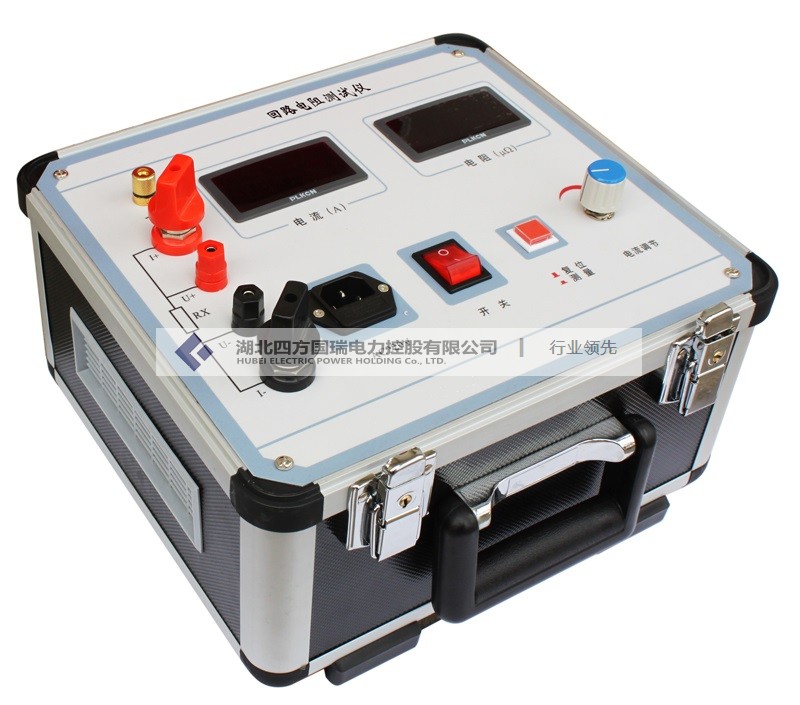

圖一 面板布局圖
|
1、電流顯示（A） |
2、電阻顯示（μΩ） |
3、電源開關 |
|
4、測量開關 |
5、電流調節 |
6、電源插座 |
|
7、電流輸出I＋ |
8、電流輸出I－ |
9、測量輸入V＋ |
|
10、測量輸入V－ |
11、接地 |
|
六、工作原理
SFHL-100A回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術
由電流源經“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。
七、操作方法
1、按圖三接線方法接線。
2、儀器面板與測試線的連接處應鈕緊，不得有松動現象。
3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。
4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。
5、調節“電流調節”旋鈕，使電流升至100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100.0A，例如為Io，電阻表顯示為Ro，則實際電阻值為R=100×(Ro÷Io)μΩ。
6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。
八、故障現象及排除
|
故障現象 |
故障排除 |
|
開機后無反應，液晶屏無顯示 |
檢查有無交流電源 |
|
檢查電源電纜 |
|
|
檢查保險管底座內的保險管是否燒斷 |
|
|
測試時電流值顯示為0 |
檢查“復位/測試”鍵是否按下 |
|
檢查電流輸出線有沒有接好，是否接觸不良 |
|
|
測試時電流值顯示正常,電阻值顯示為0 |
檢查“復位/測試”鍵是否按下 |
|
檢查電壓輸出線有沒有接好，是否接觸不良 |
|
|
測試時電流值顯示正常，電阻值顯示明顯偏大或顯示為1（超量程）
|
檢查被測電阻值是否太大 |
|
檢查電壓輸入線是否接在電流輸出線的內側 |
|
|
檢查電壓輸出線有沒有接好，被測件接頭是否被氧化 |
九、注意事項
使用儀器前請仔細閱讀說明書。
請按照說明書上正確的接線方法接線。
本儀器不得測試帶電回路中的回路電阻。
儀器在使用中必須可靠的接地。
電流線用戶不得隨意更換。
儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。
十、裝箱清單
|
1、主機 |
1臺 |
|
2、大電流測試鉗 |
2把 |
|
3、接地線 |
1根 |
|
4、5A保險管 |
3個 |
|
5、附件包 |
1個 |
|
6、AC 220V電源線 |
1根 |
|
7、合格證 |
1張 |
|
9、使用說明書 |
1本 |
附錄一：接觸電阻基本知識
1、什么叫接觸電阻？
接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。
2、斷路器接觸電阻有哪幾部分組成？
由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。
3、斷路器接觸電阻不合格的原因？
1）開斷較大短路電流時觸頭燒壞。
2） 因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。
3）斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。
4）長期運行使彈簧變形，使接觸壓力下降。
5）機械部分長期操作后引起的機械磨損。
6）對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后。殘留的微粒碳質，金屬粉末，使接觸電阻增大。
4、影響接觸電阻的因素？
1） 材料性質：電阻率、硬度、化學性質、金屬化合物的機械 強度與電阻率。
2） 接觸形式：點接觸、線接觸、面接觸。
3） 接觸面狀況：當接觸面形成氧化膜時（銀例外）氧化膜比金屬本身的電阻要大得多。
4） 接觸壓力。
5） 接觸表面的粗糙度。
附錄二：斷路器導電回路電阻標準參考值
|
型 號 |
每相回路電阻 （μΩ） |
型 號 |
每相回路電阻 （μΩ） |
|
SN1-10 |
<95 |
DW1-60G |
200 |
|
SN2-10G |
75 |
SW1-110 |
700 |
|
SN4-10 |
50—60 |
SW2-110I |
180 |
|
SN4-20 |
50—60 |
SW3-110 |
160 |
|
SN4-10G |
20 |
SW4-110 |
300 |
|
SN4-20G |
20 |
SW6-110 |
180—220 |
|
SN5-10 |
100 |
SW2-220 |
400 |
|
SN6-10 |
80 |
SW4-220 |
600 |
|
SN10-35 |
<75 |
SW6-220 |
<400 |
|
DW1-35 |
550 |
SW7-220 |
<190 |
|
DW1-60 |
500 |
KW1-220 |
400 |
|
DW3-110 |
1100—1300 |
KW2-220 |
170 |
|
DW2-110 |
800 |
KW3-220 |
110 |
|
KW1-110 |
150 |
KW4-220 |
130 |
|
KW3-110 |
45 |
DW2-220 |
1520 |
|
KV4-110A |
60 |
DW3-220 |
1200 |
|
DW3-110G |
1600—1800 |
SW6-330 |
＞600 |

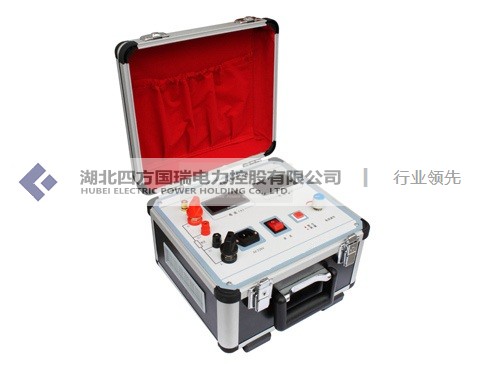

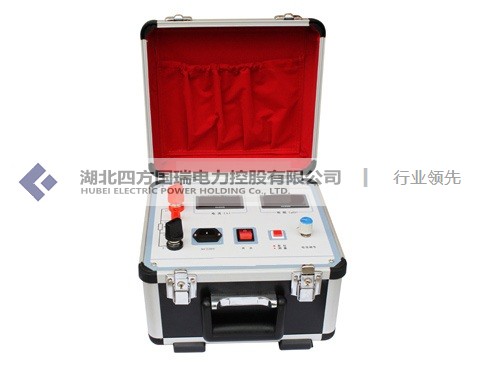

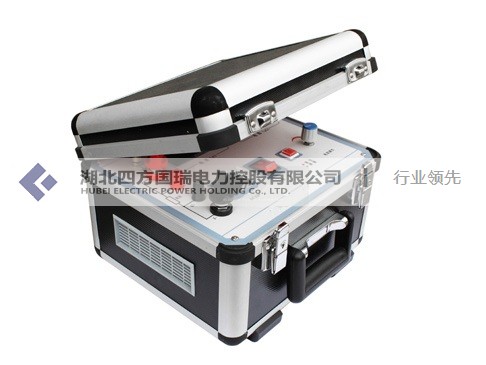

SFHL-100A回路電阻測試儀 (出廠圖片)
