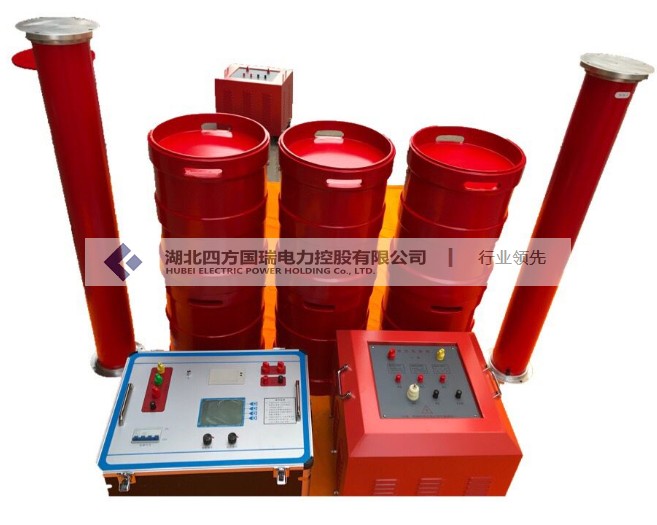

專業提供500kVA/200kV/2.5A 30～300Hz變頻串聯諧振試驗成套裝置廠家

發布日期：2017-12-18　點擊：2468次

一、適用范圍

1.  110kV/300mm²的電纜，長度0.6km，電容量≤0.11uF試驗頻率為30-300Hz,試驗電壓128kV。

2.  35kV/300mm²的電纜，長度2.5km，電容量≤0.48uF試驗頻率為30-300Hz,試驗電壓52kV。

3. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。

4．110kV/100000KVA及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV.

5.35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。

6. 10kV/300mm²電纜5000m，電容量≤1.8μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）



二、系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：   500KVA；

  3、輸出電壓：    200KV.

  4、輸出電流：     2.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：      -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動試驗?zāi)Ｊ健?span>

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源25KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  25KW

c) 工作電源:      交流220V/380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  50A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗2種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量：25Kg

2、 勵磁變壓器25KVA            1臺

a) 額定容量:    40KVA

b) 輸入電壓:     500V

c) 輸出電壓：   3KV；4.5KV,  6KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止擊穿反擊。

  h) 重   量：    80Kg ;

3、高壓電抗器 DK-83.5/33.5         6臺

a) 額定容量：   83.5KVA

b) 額定電壓：   33.5KV

c) 額定電流：  2.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量：  75Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-200/0.001                1臺

a) 額定電壓：    200KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：   30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300H_Z內分壓比不變。

五、供貨清單一覽表

序號	設備名稱	型號規格	單位	數量	備 注
1	變頻電源	25KW	臺	1
2	勵磁變壓器	25KVA	臺	1
3	高壓電抗器	83.5/33.5 (33.5KV/2.5A)	臺	6
4	電容分壓器	TRF-200/0.001 (200KV)	臺	1
5	附件箱	含測試線一套	套	1

六、出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）  耐壓試驗：1.1額定電壓下，耐壓1min；

（2）  短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；
