串聯諧振可以用來干什么?
發布日期：2018-10-22 點擊：1800次
串聯諧振耐壓試驗裝置的參數簡析串聯諧振試驗方案如何指定，我們先來看看串聯諧振的一些基本參數和需求

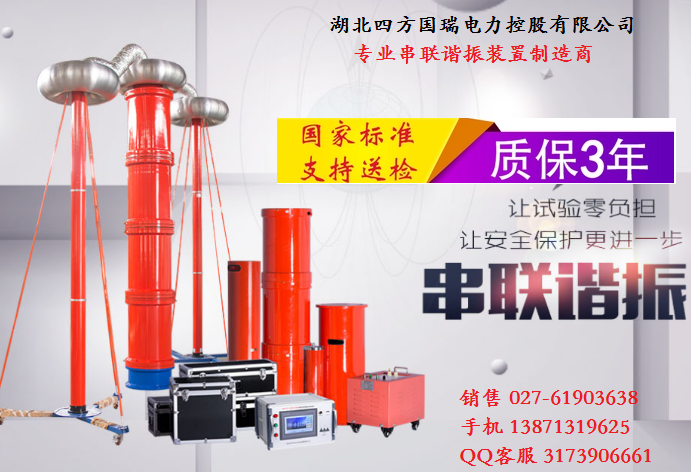

串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式.
20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。
并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。
串聯諧振可以用來干什么?
串聯諧振用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
變頻串聯諧振試驗裝置主要針對6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備
6kV-220kV高壓交聯電纜，出口電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV、66kV、110kV、220kV、330kV、500kV電壓等級CVT升壓校驗試驗。
如何選擇合適的串聯諧振設備？
耐壓試驗設備的對比
串聯諧振 VS 超低頻 >> 超低頻主要針對10kV/35kV這兩種規格的電纜，串諧可適用10/35/110/220kV等規格
電纜、主變、發電機、CVT、開關等串聯諧振 VS 直高發 >> 直流高壓發生器施加的“直流耐壓”；串聯諧振施加的“交流耐壓.
