變頻串聯諧振成套裝置運用原理
發布日期：2019-03-21 點擊：1442次
利用串聯諧振原理，通過調節變頻控制器的輸出頻率，使電抗器的電感L和電路中樣品的電容C串聯諧振。變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
在變頻串聯諧振高壓試驗方面，開發了變頻調壓軟件技術。利用該技術，設計制造了變頻串聯諧振高壓試驗裝置，完全符合國家高壓試驗規程和要求。
工作原理
電源由變頻控制器提供。勵磁變壓器最初增加電壓后，將高壓加到電抗器L和樣品CX上，改變變頻控制器的輸出頻率。電路處于串聯諧振狀態，對變頻控制器的輸出電壓進行調整，使采樣電壓達到要求的電壓值。
回路的諧振頻率取決于電抗器的電容Cx和電感，諧振頻率為1/2πLC。
變頻串聯諧振全套裝置采用16位好調頻,軟件技術,載波頻率10 KHZ,動態電壓調節器變頻調速和導入原始IPM模塊設計和制造的整體,配合適當?shù)姆磻?yīng)堆,能滿足國家和地方規定的測試范圍,整個凌機領先于國內同類產品。

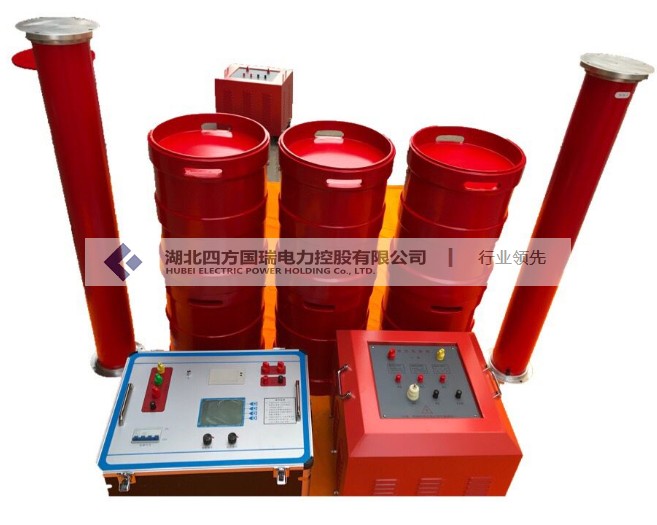

四方國瑞電力研發系列變頻串聯諧振成套設備具有以下特點：
1.大屏幕顯示測試數據和實驗狀態，具有實時提示操作步驟的功能。
2.可靈活設定測試電壓、頻率范圍、加壓時間。
3.可以計算電容的參與者品嘗測試結果。
4.體積小，重量輕，操作方便。
5.高分辨率，頻率分辨率0.001Hz，電壓分辨率：粗調百分之1，微調百分之0.01。
6.安全性與可靠性很高，系統具有過電壓、過電流和放電保護功能，可以很好的保護個人設備的安全。
7.可以打印測試結果。
8.可升級的操作軟件。
