串聯諧振電路的優點有哪些？

發布日期：2019-04-17　點擊：2546次

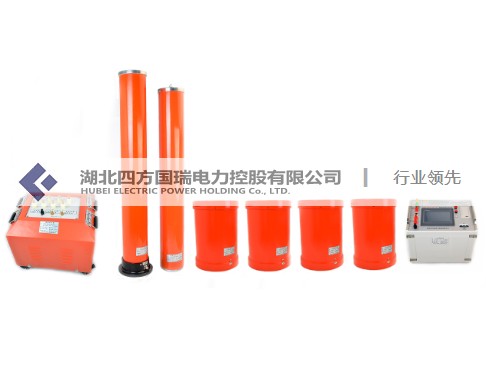

串聯諧振是一種電路的性質，一般由變頻電源，勵磁變壓器、電抗器與電容分壓器組合而成，他主要用于測量被試品的諧振電壓、并作過壓保護信號。而且在電阻、電感以及電容組成的串聯電路中呈現電阻性，這種現象的發生就是“串聯諧振”。但你了解過串聯諧振電路的優點有哪些嗎？

一、電源容量

串聯諧振測試裝置利用諧振電抗器和被測對象的電容產生諧振，從而獲得所需的高電壓和大電流。在整個系統中，電源只需提供系統的部分有功功耗，因此測試所需的電源僅為測試容量的1×Q。

二、設備體積

大大減少了設備的重量和體積。串聯諧振電源不僅省去了大功率調壓器和常用大功率功率試驗變壓器，而且諧振勵磁電源只需要試驗容量的1/Q，大大降低了系統的重量和體積，一般為普通試驗設備的1/5-1/10。

三、改善輸出

諧振電源是一種諧振濾波電路，它可以改善輸出電壓的波形畸變，獲得良好的正弦波，有效地防止諧波峰值引起的樣品虛假擊穿。

四、防止短路

在諧振狀態下，當被測材料絕緣損壞時，電路立即失諧，當交流耐壓試驗由并聯諧振或傳統的試驗變壓器進行時，擊穿電流立即增加幾十倍，與兩者相比，短路電流與擊穿電流相差數百倍。因此，串聯諧振能有效地發現絕緣的薄弱環節，而且不必?fù)?dān)心短路電流過大而燒壞故障點。

五、不會恢復

當擊穿閃絡發生時，由于諧振條件的損失，高壓立即消失，電弧立即熄滅，裝置的保護電路動作，輸出被切斷。
