變頻串聯諧振120kVA/30kV試驗
發布日期：2019-07-22 點擊：3689次
在進行實操之前，我們要進行部分理論講解，要知道如何接線，如何組裝及為什么等。
原理
說到組裝，大家都知道串聯諧振是由，變頻電源、激勵變壓器、電抗器和分壓器4個基本儀器組成（部分帶有一個補償電容）
那么為什么多了個補償電容呢？補償電容怎么接線呢？

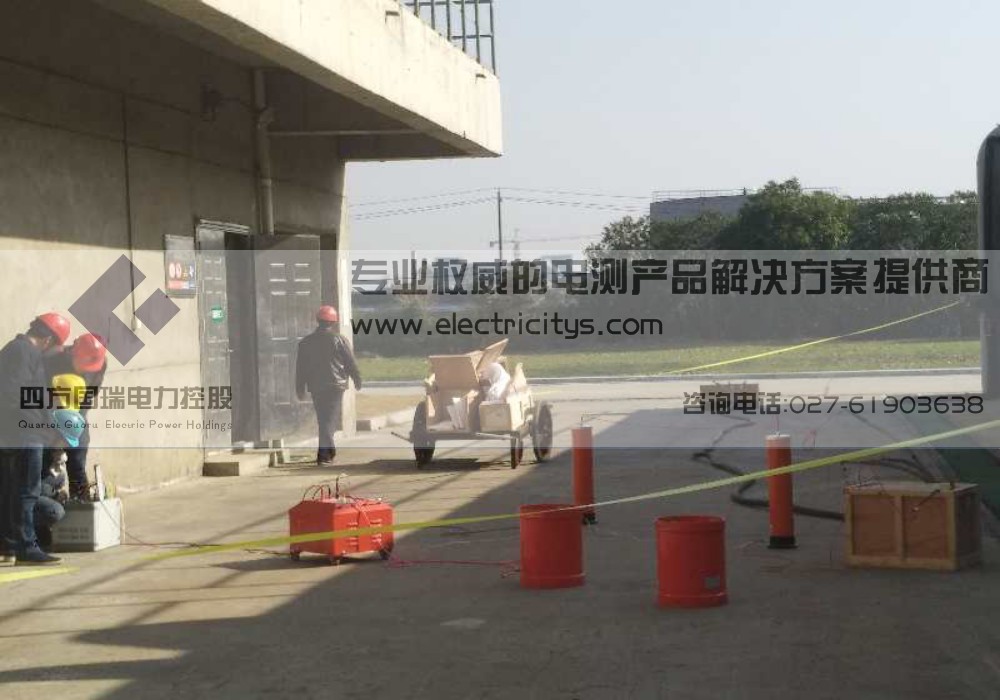

現場以一根長約15米，單芯截面積為70mm，8.7/10KV的電纜為試驗品。
我們知道了電纜的長度，單芯截面積，電壓等級，那我們就能通過電纜容量計算器得出電纜容量值為0.0033uF，還能得出諧振頻率，和電流值，并且通過查看國標確認我們需做試驗的耐壓為17.5KV。
那么得出這些有什么用呢？首先我們需要知道什么是串聯諧振？
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。
公式：
XL＝ 2πfL
Xc＝1／(2πfC)
諧振頻率：
F=1/2p
I=2pFCU
這套串聯諧振的頻率在30到300直接才能運行，超過300或者低于30都是無效的。
到了這里可能很多電力人會直接以0.0033uF為電容值，直接去計算頻率值，這樣是不對的，分壓器中銘牌表示了2500PF的電容值。所以需加上2500PF。這樣還不夠，知道了電容值，還需要知道電感值。
這里一節電抗器銘牌表示的電感為60H,電流為1.25A。這樣就可以算出頻率值和電流值了。對于被試品電纜一節電抗器就可以完成了。
開始接線，儀器組裝連線
將變頻電源接上380V電源、電源輸出線接上激勵變壓器、按激勵變壓器面板圖紙對激勵變壓器進行接線及切換夾片。用可拖地電壓輸出線接電抗器，電抗器在和分壓器連接，分壓器數據線2根，這里只用其中一根線（另根備用，）與變頻電源連接。然后將變頻電源、激勵變壓器、分壓器上的接地端子分別接地。很多電力人會忘記激勵變壓器X尾端也要需接地，這里特別提醒現場培訓的電力人。
最后對現場試驗可以接補償電容，也可以不接，如何接上補償電容在計算頻率時需要加上補償電容值，反之不加。加上補償電容時直接將補償電容并聯在分壓器上，接地端子接地就可以了。補償電容在做主變時需要接，因為主變電容值很小，所以在做主變時我們會接上補償電容。
儀器與電纜連線
將電抗器與分壓器之間引出一根線直接連接到需試驗電纜相上即可，電纜另外兩相及屏蔽線接地，電纜另端樹丫式分開。注意：在連接電纜前需為電纜做絕緣試驗，確認每相與地及相與相之間絕緣完好。
接線完成后開通電源，開機，對變頻電源進行設置，主要修改2個地方，一個為試驗電壓，一個為耐壓時間。
完成設置后第一次試驗為自動試驗，第二次為手動試驗
自動試驗
直接進入自動試驗界面，點擊自動試驗，試驗將動找諧振點，升壓，計時及降壓。
手動試驗
可以手動調整頻率找諧振點，用手動升到所需電壓，點擊開始計時，計時完成，點擊降壓停機。
此處可有2種操作模式（手動和自動）
操作組裝，接線，自動試驗及手動試驗需親手操作，印象和熟練度會更深！
