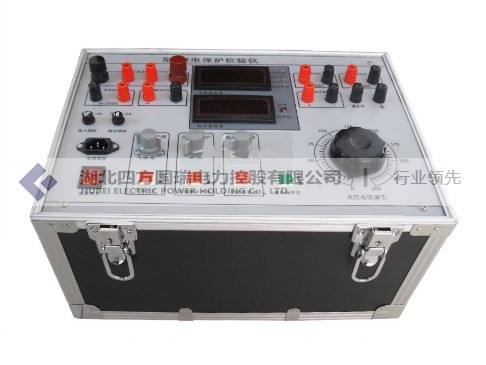

微機繼電保護測試儀概述
發布日期：2020-05-12 點擊：1177次
國內市場研制的互感器多功能測試儀,是繼微機繼電保護測試儀電器保護和高壓絕緣專業用來測試電流互感器和電壓互感器的專門檢測儀器互感器多功能測試儀,是本公司詳細分析互感器的數學模型而開發出的偏重于高壓測試的儀器。該儀器可直接測量電流互感器和電壓互感器的變比,測量電流互感器計量誤差(不需要傳統測試必用的精密電流互感器,升流器,負載箱,電流導線等笨重設備);可現場測量電流和電壓互感器的實際二次負荷可測量保護用的電流互感器的伏安特性曲線和10%誤差曲線等等。儀器采用高精度、自動線性調節的直流和交流電源;高速、高可靠性的數字處理模塊;高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外,儀器采用本公司最新研制出的320x240大液晶全中文界面平臺技術,具有人性化的人機界面,且具有任何測量參數保存的功能。
微機繼電保護測試儀、電流互感器類似一臺一次線圈匝數少、二次線圈匝數多的變壓器。由于二次側串聯的是阻抗很小的電流表和其他儀器儀表的電流線圈,運行中的電流互感器又類似工作在短路狀態的變壓器。電流互感器是按照一、二次電流與一、二次線圈匝數成反比的規律檢測一次電流的。微機繼電保護測試儀應當指出,電流互感器的一次電流決定于一次負荷的大小,而與二次負荷無關;在規定的范圍內,電流互感器的二次電流也與二次負荷無關,微機繼電保護測試儀而只決定于一次電流的大小?；ジ衅鳒y(cè)試儀1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查,例如,測極性、連接組別、搖絕緣、相等2.電壓互感器的接線應保證其正確性,一次繞組和被測電路并聯,二次繞組應和所接的測量?jī)x表、繼電保護裝置或自動裝置的電壓線圈并聯,同時要注意極性的正確3.接在電壓互感器二次側負荷的容量應合適,接在電壓互感器二次側的負荷不應超過其額定容量,否則,會使互感器的誤差增大,難以達到測量的正確性4.電壓互感器二次側不允許短路。由于電壓互感內阻抗很小,若二次回路短路時,會出現很大的電流,將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設榕斷器以保護其自身不因二次側短路而損壞,在可能的情況下,一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全5.為了確保人在接觸測量?jī)x表和繼電器時的安全電壓互感器二次繞組必須有一點接地。因?yàn)榻拥睾?當次和二次繞組間的絕緣損壞時,可以防止儀表和繼電器出現高電壓危及人身安全。
電流互感器、微機繼電保護測試儀的技術參數
(1)額定電壓指電流互感器一次線圈可以接用的線路的額定電壓,而不是一次線圈或二次線圈端子之間的電壓。
(2)變流比指一次線圈額定電流與二次額定電流之比。因?yàn)殡娏骰ジ衅鞯亩坞娏魇?A,所以變流比決定于一次額定電流。額定電壓10kV電流互感器的次額定電流有5、10、15、20、30、40、50、75、100、150、200、300、400、600、800、10001500A等多個等級。額定電壓500V電流互感器的一次額定電流還要大一些,最大的一次額定電流達25000A。
(3微機繼電保護測試儀)精度等級雖然電流互感器的電磁關系與變壓器相同,但其精度比變壓器高得多。電流互感器的精度等級是用電流的相對誤差表示的。
