串聯諧振的定義及和并聯諧振的條件有哪些
發布日期：2020-05-16 點擊：1635次

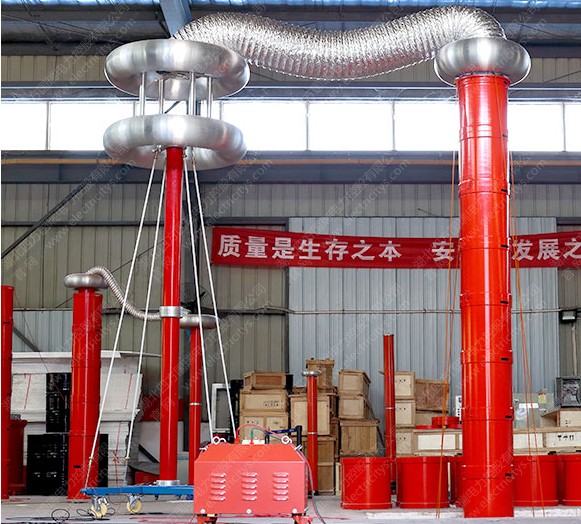

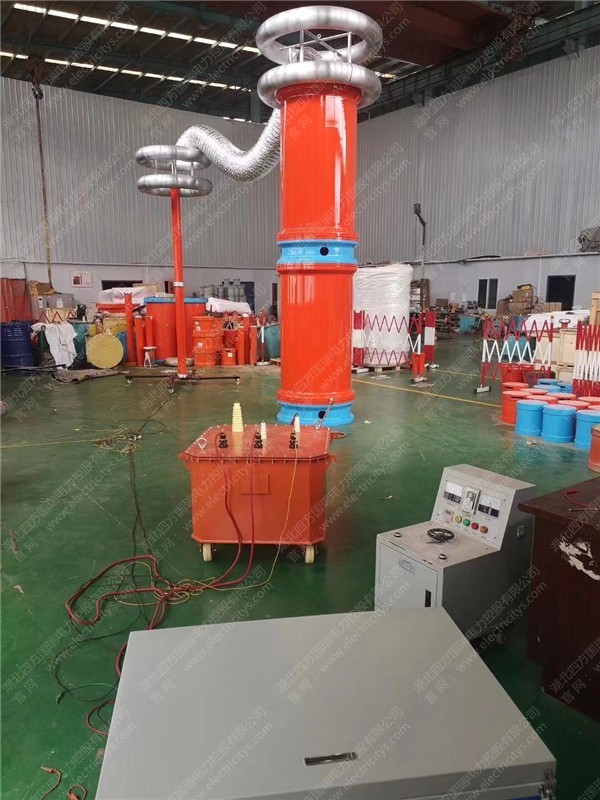

XZB 系列變頻串聯諧振耐壓裝置舉例，它的百串聯諧振試驗時采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓度大電流，是當前高電壓試驗的一種新的方法。而所謂串聯諧振是在電阻、電感及電容所組成的知串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路道中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。
阻抗條件，諧振后虛部相等符號相反，串聯阻抗等于0，并聯阻抗等于無窮大，就是在諧振的時候；串聯電路諧振電流無窮大，并聯電路諧振電壓無窮大（理論值），或者說：（1）串聯電路中：總的輸入阻抗的虛部等于零（諧振就是輸出的電壓和電流同相）（2）并聯電路中：總的輸入導納虛部為零。在電阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振（又稱變頻諧振）；其特點是：電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R。此時電路的阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。
諧振電壓與原電壓疊加，并聯諧振：在電阻、電容、電感并聯電路中，出現電路端電壓和總電流同相位的現象，叫做并聯諧振。其特點是：并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率；諧振時，電路的總電流最小，而支路電流往往大于電路中的總電流，因此，并聯諧振也叫電流諧振。
在電阻、電容和電感串聯的電路中，感抗Xl和Xc的作用是直接相減的；如果滿足一定條件，恰好使Xl=Xc，則電路的電抗等于零。電路中的電流和電壓相位相同，沒有無功功率在電阻與電感、電容間交換，電路的這種狀態稱為串聯諧振。電路諧振條件是Xc=Xl，即ωL=1/ωC。由此可得電路固有諧振條件為f0=1/（2π√LC）。
