串聯諧振配置方案介紹
發布日期：2020-05-22 點擊：1515次
串聯諧振試驗裝置的功能不僅僅只是作用于電力電纜，還可對變壓器、GIS、互感器等高電壓、大容量的電氣設備，下圖為串聯諧振針對電力電纜的接線圖：
串聯諧振接線圖
從圖中我們可以看出，串聯諧振是由變頻電源、電抗器、激勵變壓器、分壓器和補償電容器所組成，在每一個所構成部分在整個串聯諧振試驗裝置系統中都有重要的作用，你們可以根據文字標識再結合串聯諧振接線圖，基本能完成串聯諧振對電力電纜試驗時的接線方法。
（2）串聯諧振配置方案介紹
配置方案歸根結底就是電容和電感的匹配，在電容一定的情況之下，要通過調整電抗的大小讓諧振頻率盡量的接近于工頻，配置方案有兩個階段，第一階段是在最初設計時我們需要綜合考慮試驗對象電容量大小，電壓等級，來確定串聯諧振試驗裝置的裝機容量和電抗器組合的邏輯性，既要兼顧現場大容量的設備，又要照顧高電壓的設備，還要考慮輕便，匹配度等，第二個階段是在現場使用時如何匹配，通常，我們出廠的串聯諧振都會隨機配送產品資料，其中就注明了針對當時您設計時考慮的試驗對象的具體配置方法，而且這些配置方法都是我們計算后的方法，在您試驗之前，只需要您按照要求攜帶相關的設備即可，極大的減少您的工作時間和工作量，當然，如果您需要了解更多關于串聯諧振的配置方案，可與我們公司售后部聯系！
串聯諧振配置方案
（3）電力電纜的串聯諧振試驗操作方法
按照要求接好線之后，做好全場隔離和防護，就可以開機測試了，需要提醒，當對電纜進行試驗時，如果您只對其中某一相測試，您要將不用的測試相短接接地，同時確保足夠的安全距離，串聯諧振屬于高電壓大容量試驗設備，使用時務必嚴格按照規范和制度執行。
打開電源，帶windows界面加載完畢之后，引導進入操作主界面，串聯諧振試驗裝置的界面有三個操作模式，如果您沒有特別的需求，我們建議您使用“全自動”操作模式，既安全，又方便，只需要設置好目標電壓值，保護電壓值和耐壓持續時間即可，點擊啟動按鍵，高壓指示燈提示電壓狀態，分壓器采集當前電壓值，當諧振頻率變?yōu)樵囼?yàn)頻率即可產生“諧振電壓”。

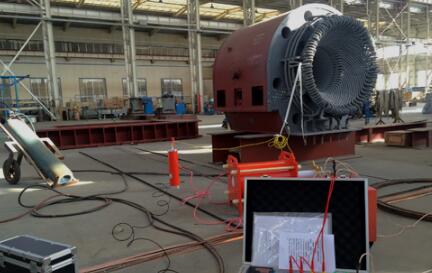

串聯諧振試驗裝置
如果您對串聯諧振操作手冊的使用方法，技術參數有更多了解
