回路電阻測試儀在電力保障中的作用
發布日期：2020-05-26 點擊：1182次

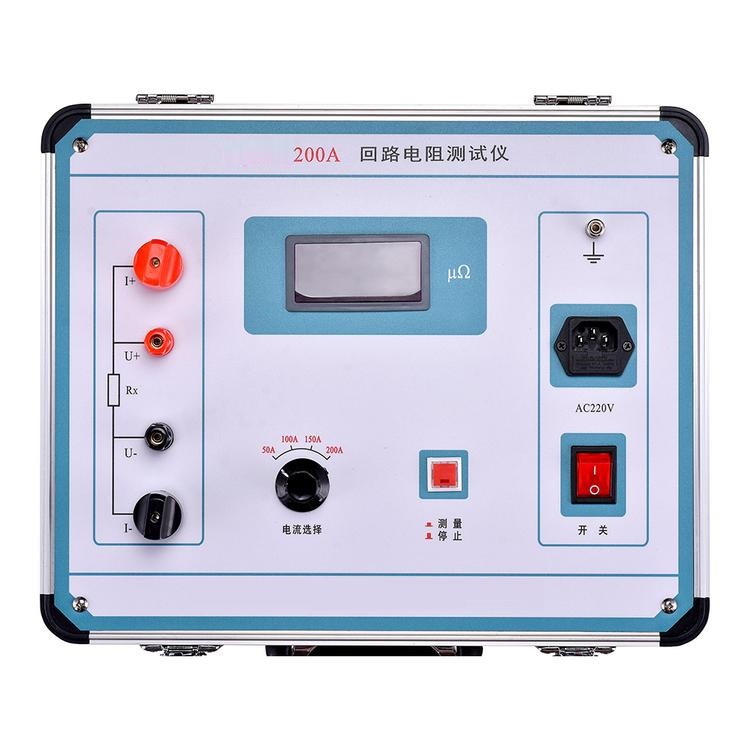

回路電阻測量技術在電子電氣保障中起著非常重要的作用：如在技術保障及維修工作中常需要測量線路的電阻，對繼電器、接觸器、按鈕、開關等觸點的接觸電阻以及故障率較高的設備進行定期阻值檢測，使觸點接觸電阻阻值控制在一定的范圍內，以便操作人員掌握設備的量變情況，將故障消滅在萌芽狀態。而這類電阻的阻值常是微歐級，用萬用表根本無法測量。我們設計的便攜式數字微歐回路電阻測試儀測量具有精度高、讀數穩定、可靠性好、操作簡便的優點，具有較強的實用性。

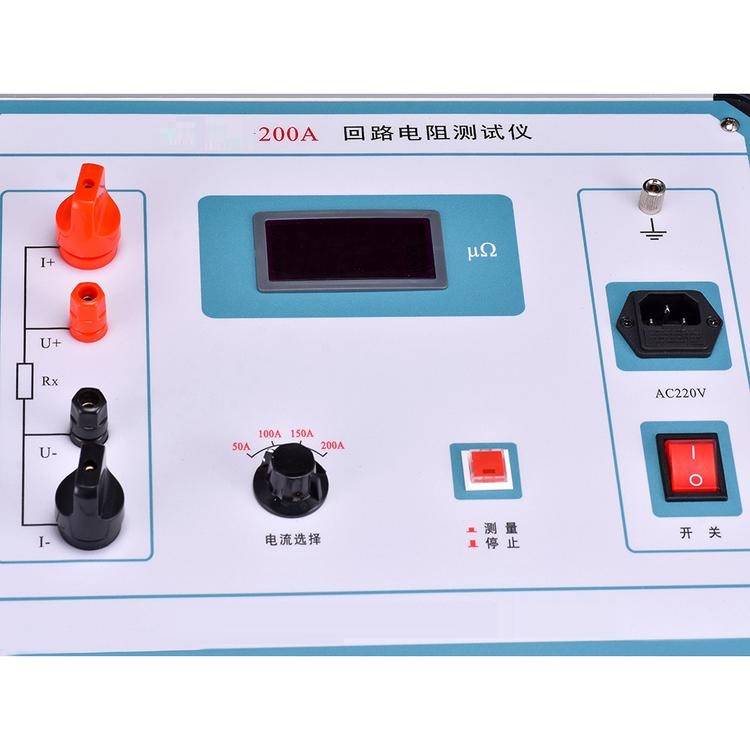

回路電阻測試儀設備的的基本原理：用特定電流源提供100A以上的測試電流，加在待測的回路電阻上，同時運用信號采樣電路采集回路電阻兩側的電壓電流信號。將取得的信號用放大器放大，再經過A/D轉換以及微處理器的處理、運算，再由單片機運算、處理得到所需的值，后送到顯示設備中顯示出測量的電阻值。
設備各元件設計說明：
1、設計任務的確定：主要包括電源的選擇,集成運放及A/D轉換電路的應用,以及單片機的應用,包含測量和采集,液晶顯示模塊的使用，要求可以打印輸出，并用Pro完成電子電路，設計軟件完成電路的計算機輔助設計。
2、硬件電路的設計：在了解了回路電阻測量儀的設計任務和功能之后，我們將回路電阻測量儀的設計任務按功能模塊分解成若干個課題，再逐一進行具體的設計。包括單片機的選擇、單片機復位電路的設計、單片機時鐘電路的設計、單片機存儲器擴展設計、單片機I/O擴展設計等。
3、測量部分(數據采集系統)的設計：在充分考慮了各種因素選擇了單片機之后，還要進行輸入輸出接口和其他功能組件的設計。從前置放大器到采樣保持放大器，再到數模轉換器的選擇。
4、人-機接口電路設計：智能儀表通過人-機部件和設備接收各種命令及數據，并且給出運算和處理結果。人-機部件通常有鍵盤、顯示器等。
5、系統軟件的總體設計：，根據硬件的設計內容我們設計相應的軟件。軟件設計分為六大模塊：參數設置模塊、數據采集模塊、數據分析和處理模塊、控制輸出模塊、數據管理模塊。以此實現回路電阻測試儀硬件各部分的功能。
湖北四方國瑞電力控股有限公司 技術部
