脈沖法確定電纜線損壞位置,
發布日期：2020-05-28 點擊：1658次

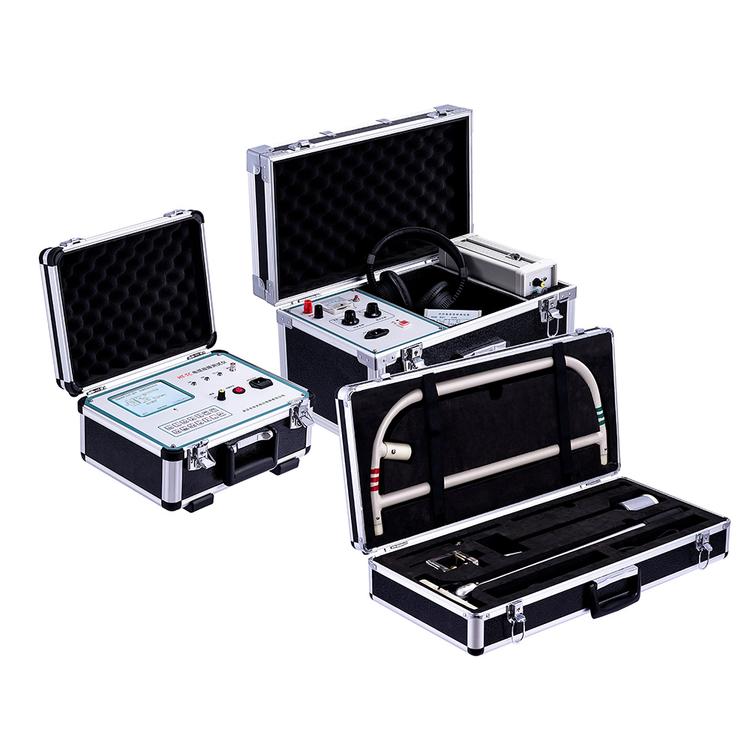

使用電纜故障測試儀（也稱為高壓電纜故障探測儀）脈沖法，您可以測量電纜線的總長度，確定到損壞位置的 距離，過渡電阻小于200歐姆，以及到電纜芯線斷裂（延伸）的距離。 脈沖法的原理是將電壓脈沖（探測脈沖）發送到受損的電纜線，該電纜沿線傳播，部分地從波阻的不均勻性中 反射出來，然后返回到發送位置。使用脈沖法的儀表連接圖如圖所示。
發現不均勻性：在將電纜彼此連接的耦合器中，在單相和相間電纜故障中，在電纜線末端的電纜股中，在故障
位置的過渡電阻小于200歐姆。
具有各種損壞類型的電纜線的脈沖特性如圖2所示。脈沖法確定電纜線損壞位置,電纜線路檢測
當確定到斷裂點的距離（延伸）或測量電纜總長度時，來自這些波阻不均勻性的反射信號將具有發送的探測脈 沖的極性，即 激增將上升。 如果電纜線芯發生短路，則來自短路位置的反射信號會改變發送的探測脈沖的極性，即 激增將下降。在存在嚴 重干擾（來自雜散電流的干擾）的情況下，電表的連接根據以下方案進行：損壞的磁芯-健康的磁芯。 如果無法將故障位置的電阻減小到200歐姆以下，則可以比較損壞和未損壞的電纜芯的脈沖特性。 在脈沖特性中那些明顯不同的部分中，可以假定存在損壞。在電纜故障測試儀使用陰極射線管上的開關，您可 以看到任何電纜芯的脈沖響應，通過直接在電纜導體上切換測量軟管來比較電纜導體的脈沖特性。
