變頻串聯諧振試驗成套裝置電路如何連接
發布日期：2020-05-28 點擊：5368次
XZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
勵磁變壓器接線需要準確：在這種實驗中一般使用10KV、35KV、110KV的電壓。如果變頻串聯諧振設備用來充當電纜的耐壓裝置，勵磁變壓器大多是接在低端；如果是同時充當中高壓和低壓的耐壓裝置就需要把勵磁變壓器低端和高端分開來連接，低壓連低端，高壓連高端；如果是與低、中、高壓電纜相連就應該將高端與高壓電纜相連，其余兩根非高壓電纜都連在勵磁變壓器的低端。

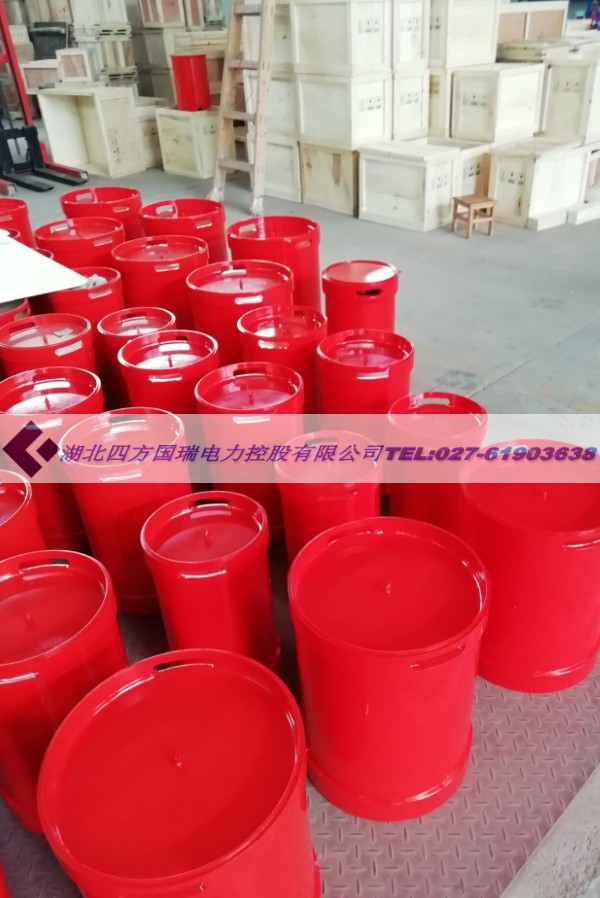

串聯諧振
串聯諧振接線試驗
勵磁變壓器接線：如果作為電機的耐壓裝置，串聯諧振電路應當連接在勵磁變壓器的低端。在這種狀況下變頻串聯諧振可以同時連接高壓和低壓電線。
連接電抗器及電容分壓器：如果與串聯諧振設備的這兩個構件相連的電纜長度都很短。這種情況下至少要將兩節電抗器串聯起來，與電壓高低沒有太大關系，以防回路不能發生諧振。
電抗器的連接：在使用串聯諧振進行耐壓試驗時。如果被試品是是電容較低的原件或者是開關，就應該將所有的電抗器串聯在回路中。這樣做是為了防止出現諧振不能正常進行情況。
串聯諧振調試
在使用串聯諧振技術時，對于線路的連接一定要格外小心，因?yàn)橐坏⒎较蚪臃椿蛘呤墙渝e(cuò)位置，輕則實驗失敗或者是設備受損，情況嚴重些就有可能導致發生安全事故。所以用戶在調試串聯諧振產品之前，應該仔細閱讀使用說明書。
