變頻串聯諧振試驗成套裝置-三級承試設備儀器
發布日期：2020-05-30 點擊：1634次
產品概述：
變頻串聯諧振試驗成套裝置-三級承試設備儀器是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。
產品功能：
大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
能靈活整定實驗電壓、調頻范圍、加壓時間
試驗結果能計算出被試品電容
具有計算機通訊接口，便于通訊和試驗數據管理
體積小、重量輕、操作方便
分辨率高、頻率分辨率為0.001HZ
安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級造作軟件
產品特性：
◆ 體積小、重量輕，適合于現場使用
變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高(30-120)，有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。
◆ 安裝可靠性高
變頻裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓(保護值可根據需要人為整定)以及放電保護功能，可保護設備及人身的安全;當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。
◆ 試驗的等效性好
變頻串聯諧振試驗成套裝置/三級承試設備采用接近工頻(30HZ-300HZ)的交流電壓作為試驗電源，無論是在等效性和*性上都與50HZ/60HA的工頻電源非常接近，保證了試驗結果的可靠性和真實性。
功能要求：
1.能夠?qū)?型號：YJV22-8.7/15-3*300;長度：5000米)的電纜進行試驗電壓為22KV的串聯諧振耐壓試驗;
2.要求電抗器單節額定電壓不小于22KV,電抗器單節容量不小于55KVA;

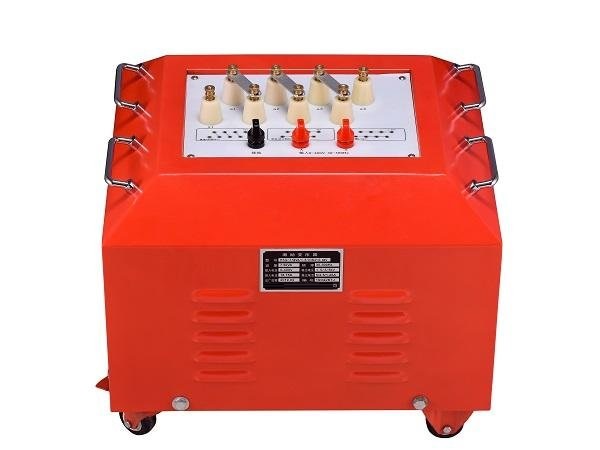

3.要求激勵變壓器的變比可調，高壓側單個繞組的的額定電流不小于10A;
3.能自動在20-300Hz的頻率范圍內尋找諧振點, 可手動設置掃頻范圍;
4.能夠按照預先設置好的程序自動完成試驗，自動試驗時,能夠自動跟蹤系統的諧振狀態;
5.耐壓時能自動跟蹤電壓,電壓正常波動時能自動調整電壓到目標電壓;
6.儀器具有全壓輸出保護功能;
7.能夠自動保存試驗數據,具有數據查詢功能;,
8.液晶顯示屏可顯示電源電壓、電流，高壓輸出的頻率、電壓、電流，諧振試驗時的Q值;
9.儀器具有斷電、過流、過壓及閃絡保護功能，且過壓過流值可人工設置;
10.設備具有較高的抗震性能，保證設備長距離運輸時不會被損壞;
技術參數：

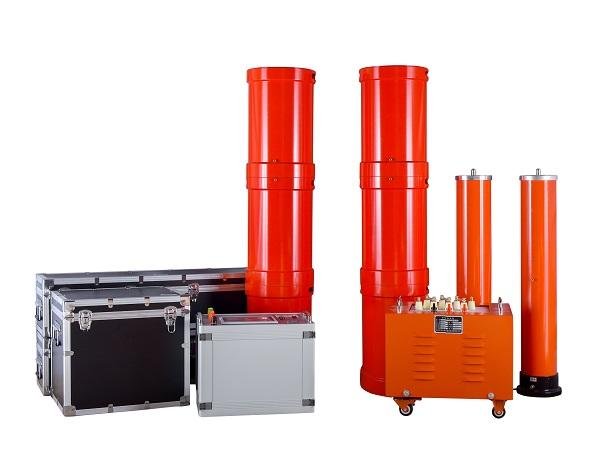

變頻串聯諧振成套裝置采用16位精細調頻、調壓軟件、10KHz載波頻率、SPWM技術和進口原裝IPM整體模塊等配件，由變頻調壓電源、激勵變壓器、高壓電抗器、高精度電容分壓器和補償電容器組成
◆ 工作溫度范圍：-10~45℃
◆ 工作濕度范圍：≤90%
◆ 海拔：≤1000m
◆ 供電電源電壓：380V±10%、三相或220V±10%、單相(10KW及以下)50/60Hz
◆ 供電電源容量：0-300KW
◆ 額定輸出電壓：0-1000KV
◆ 額定輸出容量：0-35MVA
◆ 工作頻率范圍：30-300Hz(亦可根據用戶要求放寬頻率范圍)
◆ 頻率調節分辨率：0.02Hz; 不穩定度≤0.05%
◆ 噪音：≤60dB
◆ 系統測量精度：1級
◆ 輸出波形：正弦波，波形畸變率≤1%
◆ 電抗器Q值：30-120
◆ 系統具有IGBT、過電壓、過電流、試品閃絡等全自動保
