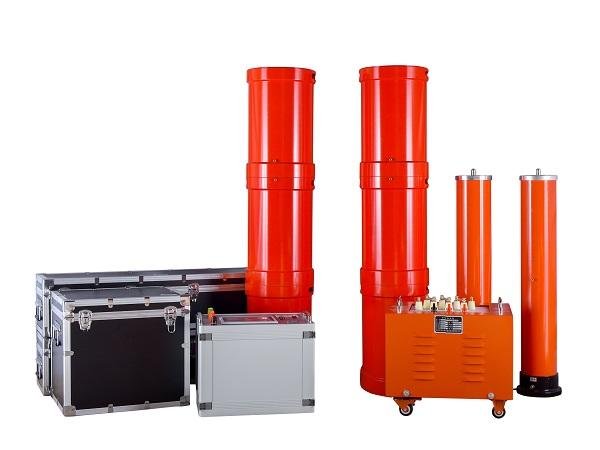

SFXZB-405kVA/270kV 變頻串聯諧振試驗裝置
發布日期：2020-05-31 點擊：1341次
一、 被試品對象及試驗要求
1、110kV/300mm2電纜0.5km的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
2、35kV/300mm2長度2km電纜的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、110kV/63000kVA主變全絕緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
4、110kV開關、刀閘、絕緣子等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓265kV，試驗時間1min。
二、 工作環境
1. 環境溫度：－100C –500C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤1000米；
三、 裝置主要技術參數及功能
1. 額定容量：405kVA；
2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；
3. 額定電壓：45kV；90kV；135kV；270kV
4. 額定電流：9A；4.5A；3A；1.5A
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波
7. 波形畸變率：輸出電壓波形畸變率≤1%；
8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9. 溫 升：額定負載下連續運行60min后溫升≤65K；
10. 品質因素：裝置自身Q≥30(f=45Hz)；
11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12. 測量精度：系統有效值1.5級；
四、 設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
五\裝置容量確定
設計六節電抗器，則單節電抗器為67.5kVA/45kV/1.5A/85H，裝置總容量為405kVA。
驗證：1、35kV/300mm2長度2km電纜的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
使用電抗器兩節串聯（系數1.05）三組并聯，則L=85×2×1.05/3=59.5 H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√59.5×0.389×10-6)=33Hz
試驗電流：I=2πfCU試 =2π×33×0.389×10-6×52×103=4.19A
2、110kV/300mm2電纜0.5km的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
使用電抗器三節串聯（系數1.2）兩組并聯，則L=85×3×1.2/2=153H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√153×0.0735×10-6)=47.6Hz
試驗電流：I=2πfCU試 =2π×47.6×0.0735×10-6×128×103=2.81A
裝置容量定為405kVA/270kV，分六節電抗器，電抗器單節為67.5kVA/45kV/1.5A/85H，使用電抗器串并聯能滿足上述被試品的試驗要求。
試驗時設備使用關系列表
|
被試品對象 |
電抗器 67.5kVA/45kV六節 |
激勵變壓器 輸出端選擇 |
|
35kV/300mm2長度2km電纜 |
使用電抗器兩節串聯 三組并聯 |
4kV |
|
110kV開關、刀閘、絕緣子 |
使用電抗器六節串聯 |
16kV |
|
110kV/300mm2電纜0.5km |
使用電抗器三節串聯 兩組并聯 |
4kV |
|
110kV/63000kVA主變 |
使用電抗器四節串聯 |
8kV |
六、系統配置及其參數
1. 激勵變壓器JLB-18kVA/4/8/16kV/0.4kV 1臺
a) 額定容量：18kVA；
b) 輸入電壓：0-400V，單相；
c) 輸出電壓：4/8/16kV
d) 結 構：干式；
e) 重 量：約90kg；
2. 變頻電源BPXZ-F -18kW/220/380V 1臺
a) 額定輸出容量：18kW
b) 工作電源： 220/380±10%V（單/三相），工頻
c) 輸出電壓：0 –400V，單相，
d) 額定輸入電流：45A
e) 額定輸出電流：45A
f) 電壓分辨率： 0.01kV
g) 電壓測量精度：1.5%
h) 頻率調節范圍：30 – 300Hz
i) 頻率調節分辨率：≤0.1Hz
j) 頻率穩定度： 0.1%
k) 運 行 時 間：額定容量下連續60min
l) 額定容量下連續運行60min元器件最高溫度≤65K;
m) 噪 聲 水 平：≤50dB
n) 可實現以下功能
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪当４嬖诖鎯ζ髦校摯鎯ζ鳛榉且资Т鎯ζ?，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打?。唬ù蛴C屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）
8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；
10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
P）重 量：約22kg；

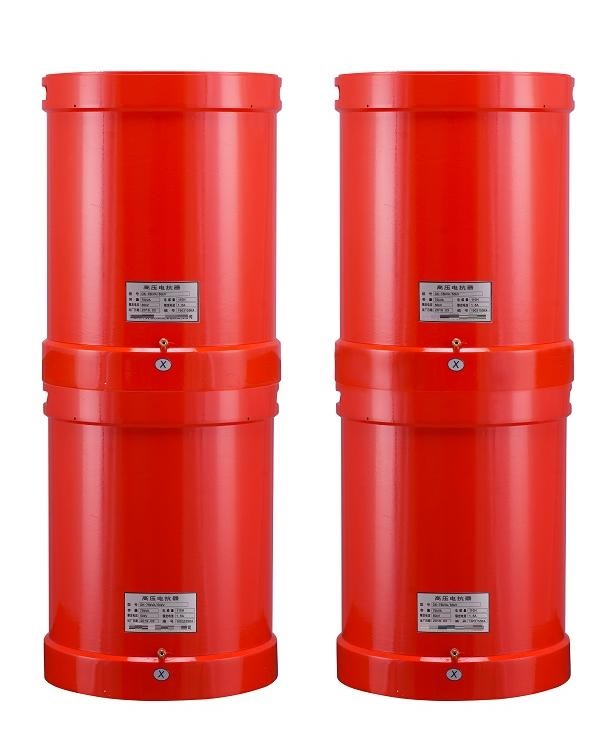

3. 高壓電抗器DK-67.5kVA/45kV 6節
a) 額定容量：67.5kVA;
b) 額定電壓：45kV；
c) 額定電流：1.5A；
d) 電 感 量：85H/單節；
e) 品質因素：Q≥30 (f=45Hz)；
f) 結 構：干式；
g) 重 量：約68kg；
4. 電容分壓器FR-270kV/500pF 1套
a) 額定電壓：270kV；
b) 高壓電容量：500pF
c) 介質損耗：tgσ≤0.5%；
d) 分 壓 比：3000：1
e) 測量精度：有效值1.5級;
f) 重 量：約26kg；
七、供貨清單一覽表
（一）配置設備一覽表
|
序號 |
設 備 名 稱 |
型 號 及 規 格 |
單位 |
數量 |
備注 |
|
1 |
激勵變壓器 |
JLB-18kVA/4/8/16kV/0.4kV |
臺 |
1 |
|
|
2 |
變頻電源 |
BPXZ-F-18kW/220/380V |
臺 |
1 |
|
|
3 |
高壓電抗器 |
DK-67.5kVA/45kV |
臺 |
6 |
|
|
4 |
電容分壓器 |
FRC-270kV/500pF |
套 |
1 |
|
|
5 |
內部連接線 |
|
套 |
1 |
|
（二）相關資料一覽表
|
序號 |
資 料 名 稱 |
單位 |
數量 |
備 注 |
|
1 |
出廠試驗報告 |
份 |
1 |
|
|
2 |
成套裝置使用說明書 |
份 |
1 |
|
|
3 |
產品合格證和用戶意見卡 |
套 |
1 |
