四級承試設備回路電阻測試儀操作指引
發布日期：2020-06-02 點擊：3405次

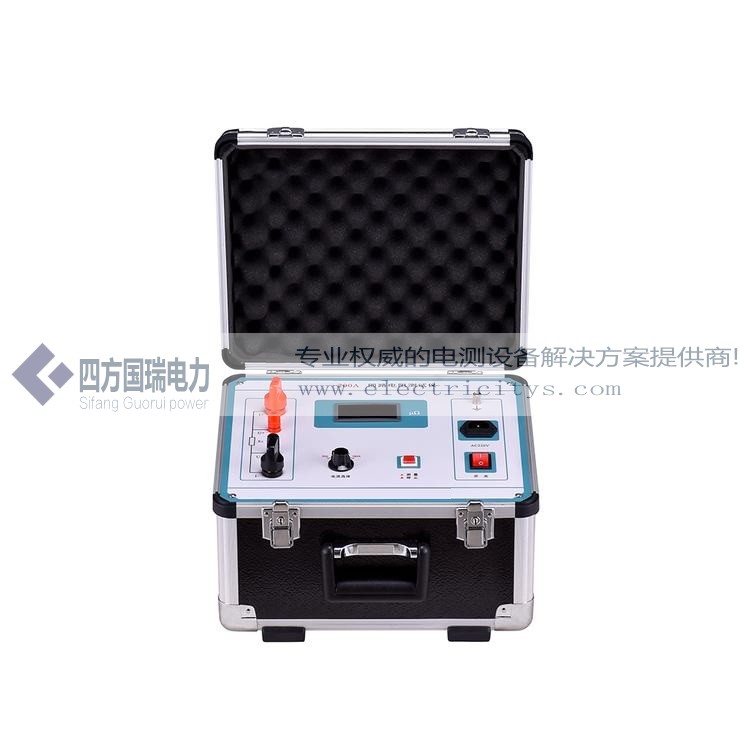

四級承試設備回路電阻測試儀操作指引
(1)回路電阻測試儀(又叫開關回路電阻測試儀)的電壓電路接觸性差。在大多數情況下，斷路器的終端在長期運行后會在終端的外表面產生氧化膜或油膜。當回路電阻的電壓測試鉗連接到這樣的端子條時，它可能產生不良的接觸，甚至電壓測試線夾本身也應該產生一定的接觸電阻。當接觸電阻等于電壓采樣電路的內阻時，試驗結果將受到嚴重影響。
(2)回路電阻測試儀電壓回路開路，測試現場無強電場干擾。在這種情況下，由于放大器輸入的差模電壓基本為0，所以儀器顯示的測試值接近0。如果測試儀有足夠的現場測試經驗，可以判斷是儀表電壓回路的異常測試線。如果測試人員沒有足夠的現場測試經驗，可能會誤判測試人員的問題，中斷測試，更換或修理儀器，延誤停電時間，給測試工作帶來不必要的麻煩。
(3)回路電阻測試儀電壓回路開路或接觸不良(開路時可視接觸電阻R1無窮大)，測試現場有較強的電磁干擾，如母線帶電。此時帶電母線通過以空氣為介質的電容，干擾測試儀的兩條電壓測試線。由于干擾的作用使回路測試儀電壓采集線兩端出現差模電壓。
如果干擾較大，回路電阻測試儀將顯示比被測產品電阻值大得多的值。這時，如果測試人員有足夠的現場測試經驗，他就可以判斷出測試結果的異常，從而引起大家的注意，最終得到了正確的測試結果，但如果測試人員沒有足夠的經驗可能會誤判開關回路電阻值超標，可能會采用停電檢修的方法處理缺陷，給電力生產造成不必要的損失。
如果干擾強度不是很大，儀器表明該值正好在斷路器合格電阻的范圍內，這與“(1)電壓回路接觸差”的結果相同，也會導致誤判。
