SFMD-H 全自動SF6密度繼電器校驗儀
發布日期：2020-06-03 點擊：25367次
尊敬的顧客
感謝您使用本公司產品。在您初次使用該產品前，請您詳細閱讀本使用說明書，將幫助您熟練地使用本產品。
我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。
由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！
SFMD-H 全自動SF6密度繼電器校驗儀
? 慎重保證
本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。合同約定的除外。
? 安全要求
請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為避免可能發生的危險，本產品只可在規定的范圍內使用。
只有合格的技術人員才可執行維修。
—防止火災或人身傷害
使用適當?shù)碾娫淳€：只可使用本產品專用、并且符合本產品規格的電源線。
正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
請勿在無儀器蓋板時操作：如蓋板或面板已卸下，請勿操作本產品。
使用適當?shù)谋ｋU絲：只可使用符合本產品規定類型和額定值的保險絲。
避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作。
請勿在易爆環境中操作。
保持產品表面清潔和干燥。
－安全術語
警告：警告字句指出可能造成人身傷亡的狀況或做法。
小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。
目 錄
實驗之前安全注意事項 5
第一章 產品介紹 6
1.1 概述 6
1.2 儀器功能 6
1.3 執行標準 6
1.4 儀器特征 7
1.5 技術參數 7
1.6 面板結構 8
第二章 功能說明及主菜單 9
2.1 液晶顯示說明 9
2.2 旋轉鼠標使用說明 9
2.3 開機主界面說明 9
2.4 系統時鐘調整 10
2.5 U盤數據轉存 10
第三章 儀器操作方法 13
3.1 密度繼電器校驗 13
3.2 常溫壓力表校驗 18
3.3 20度壓力表校驗 23
3.4 歷史數據瀏覽 24
第四章 配套工具軟件使用說明 26
4.1 配套工具軟件使用環境和光盤文件介紹 26
4.2 軟件使用說明 26
第五章 微型打印機操作說明 32
第六章 儀器裝箱清單 34
附錄一 氣瓶使用說明 35
附錄二 SF6密度繼電器過渡接頭裝箱圖 36
實驗之前安全注意事項
1.現場校驗SF6氣體密度繼電器時，請先斷開與密度繼電器相連的電源和器件，以免損壞校驗儀。
2.當被校密度繼電器所處環境溫度與校驗儀溫度有差異時，兩者必須處于同處，溫度相同，保證校驗精度。
3.端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響校驗結果。
4.被校驗的密度繼電器需直立放置禁止平躺，否則會造成校驗不準確。
5.試驗完成，放凈管路中的殘余氣體后方能拔氣管。
6.快速排氣口禁止在測試過程中使用，以免浪費氣源中的氣體。
7.SF6氣體密度繼電器校驗過程中嚴禁振動，以免校驗不準確。
8.校驗裝置屬于精密電子產品，應放于溫度-20～70℃，相對濕度不超過90%，且空氣中嚴禁含有引起腐蝕的氣體。
9.校驗儀運輸過程中應避免劇烈振動和撞擊，并防止雨雪浸濕。
第一章 SFMD-H 全自動SF6密度繼電器校驗儀 產品介紹
1.1 概述
SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全?，F(xiàn)場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。
本產品是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用高精度壓力傳感器及高速率A/D轉換器，結合32位高性能微處理器能對各種SF6氣體密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成任意環境溫度對20℃時的標準壓力換算，并具有打印、存儲和Ｕ盤轉存功能，同時自動識別測試過程中的故障。本產品攜帶方便，操作簡單，測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。
1.2 儀器功能
儀器主要功能是測量SF6氣體密度繼電器的報警值、閉鎖值、報警回復值、閉鎖回復值，測量過程可單閉鎖測量和雙閉鎖測量，同時儀器有常溫壓力表校驗和20度壓力表校驗的功能。
1.3 執行標準
序號 標準名稱
1 DL/T 259-2012 六氟化硫氣體密度繼電器校驗規程
2 DL/T 596-2005 電力設備預防性試驗規程
3 GB/T 22065-2008 壓力式六氟化硫氣體密度控制器
4 GB/T 11287-2000 電氣繼電器
1.4 儀器特征
1.操作簡單：所有測試過程由儀器自動完成，無需人工干預，避免繁瑣的人
工氣路調節操作。
2.測試方便：本產品為便攜式儀器，配備多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。
3.高度智能化：校驗過程無需恒溫室，在任意有效溫度范圍內對SF6氣體密
度繼電器、壓力表進行校驗。運用壓力與溫度動態補償算法，自動完成壓力測量和20℃值轉換，同時顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度，徹底解決了SF6氣體密度繼電器現場校驗難的難題。
4.功能強大：SF6氣體密度繼電器校驗時，同時測試一組報警信號、二組閉鎖信號，并具有常溫壓力表校驗和20度壓力表校驗功能。
5.安全環保：校驗過程中使用氮氣代替SF6，保證測試人員的安全，測試成本低，對環境無污染。
6.人機界面友好：大屏幕320*240點陣漢字圖形界面，圖形清晰美觀，使用高性能旋轉鼠標，操作便捷，自帶高速微型熱敏打印機，即時打印試驗數據。
7.數據存儲：儀器最大能存儲50組試驗結果，并具有掉電數據保存功能，
可隨時查詢和打印以前的試驗結果
8.U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。
9.PC機軟件強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。
1.5 技術參數
1.環境溫度：-20℃～70℃
2.相對濕度：?90%RH
3.工作電源：AC220V、50Hz
4.儀器功率：50W
5.儀器精度：0.2級
6.壓力顯示分辨率：0.001MPa
7.壓力校驗范圍：0～1MPa
8.環境溫度顯示分辨率：0.1?C
9.校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
10．主機尺寸：400×320×160(mm3) 重量：6.2kg
附件箱尺寸：400×370×200(mm3) 重量：4.8kg

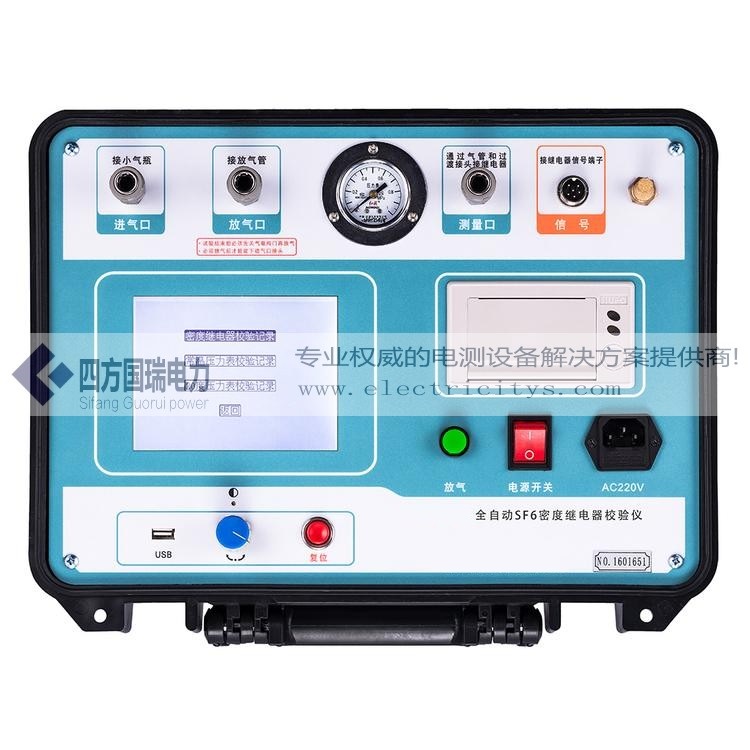

1.6 面板結構
1 進氣口 2 放氣口 3 壓力表
4 測量口 5 信號接口 6 溫度傳感器
7 打印機 8 電源插座 9 電源開關
10 放氣按鈕 11 復位按鈕 12 旋轉鼠標
13 USB 接口 14 對比度調節 15 液晶屏
第二章 功能說明及主菜單
2.1 液晶顯示說明
本儀器采用320×240高分辨率灰色背光液晶顯示屏LCD，即使在強烈日光下也能清晰顯示。參數設置及試驗結果均顯示在 LCD屏上，全漢字操作界面，圖形清晰，美觀，易于操作。
2.2 旋轉鼠標使用說明
旋轉鼠標的功能類似計算機上使用的鼠標， 它有三種操作： “左旋”，“右旋”，“按下選定”。通過鼠標的這三種操作可以實現移動光標、數據輸入和操作選定等功能。
移動光標：通過左旋或右旋旋轉鼠標來移動光標，將光標移動到所要選擇的選項上，“按下”旋鈕即可選定此項。
數據輸入：當需要修改或輸入數據時，將光標移動到需要修改數據的選項上，“按下”旋轉鼠標，即進入數據的百位或十位修改操作（光標縮小至被修改的這一位上），“左旋”或“右旋”鼠標即進行該位的增減操作。“按下”鼠標確認該位的修改，并進入下一位的修改，同樣“左旋”或“右旋”鼠標進行該位的增減。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時可通過旋轉鼠標將光標移走。
2.3 開機主界面說明
圖2.1 主界面
首先將AC220V電源連接至儀器面板電源插座，打開面板上電源開關，儀器進入開機畫面，初始化完成后儀器顯示如圖2.1所示主界面。該界面顯示“密度繼電器校驗”、“常溫壓力表校驗”、“20度壓力表校驗”、“歷史數據瀏覽”、“系統時鐘調整”、“U盤數據轉存”六個功能。被選定的功能項背景會反色，左右旋轉鼠標可選擇功能項，按下旋轉鼠標可進入功能項下級菜單。
2.4 系統時鐘調整
圖2.2 系統時鐘調整界面
在主界面中光標選定“系統時鐘調整”，“按下選定”進入系統時鐘設置界面，如圖2.2所示，在該界面中進行系統時間設置。通過旋轉鼠標可以依次設置儀器的年、月、日、時、分，設定好時間后，點擊“確定”時間設置成功，點擊“取消”則不保存此次設置的時間，同時儀器返回主界面。
2.5 U盤數據轉存
“U盤數據轉存”功能是儀器通過USB接口將歷史數據轉存到U盤中。點擊主界面中的“U盤數據轉存”，儀器便進入了U盤數據轉存界面，如圖2.3所示。
圖2.3 U盤數據轉存界面
插入U盤，歷史數據會自動存入U盤中，如圖2.4的狀態顯示。
圖2.4 U盤數據轉存執行界面
轉存完成后如圖2.5所示，U盤中會存儲一個按時間命名后綴為“.SF”的文件，格式為“xx（月）xx（日）xx（時）xx（分）.SF”。
圖2.5 U盤數據轉存完成界面
數據轉存完成后拔出U盤，儀器自動返回主界面，試驗人員在電腦上通過上位機軟件讀取U盤中存儲的歷史數據，具體操作請看第4章的配套工具軟件使用說明。
第三章 儀器操作方法
3.1 密度繼電器校驗
3.1.1接線方式
現場校驗SF6密度繼電器時請按圖3.1的方式使用儀器配置的配件連接好氣路與線路。進氣管連接儀器進氣口與氣瓶，放氣管連接放氣口，測量氣管連接儀器的測量口，并通過公共接頭和過渡接頭與待檢測的SF6密度繼電器連接，公共接頭與過渡接頭見附錄二。六芯測試線連接儀器與接線柜上相應的測試點，根據測試目標，把配備的六芯測試線一頭與儀器面板上的信號接口相連接，帶鱷魚夾的那頭根據測試信號分別與密度繼電器的接線柜上的信號插座對接，不使用的鱷魚夾需閑置，不要與其它鱷魚夾接觸。測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別。
圖3.1 密度繼電器校驗接線圖
3.1.2參數設置
在主界面中光標選定“密度繼電器校驗”項，“按下選定”進入密度繼電器校驗參數設置界面，如圖3.2所示。在該界面中通過旋轉鼠標可以設置上限壓力、檢測次數、溫度采集、信號類型4個參數。
圖3.2 SF6密度繼電器校驗參數設置界面
上限壓力：是指校驗密度繼電器時由進氣到放氣的切換壓力值?！鞍聪逻x定”會依次反顯選中數值的十分位、百分位、千分位，選中一位后左右旋轉鼠標即可在0～9之間變化，壓力值設置范圍在0.001MPa～0.999MPa之間，默認值為0.1MPa。
檢測次數：是用于設置充放氣的循環次數，“按下選定”可在１、２、３之間選擇，默認值為1。
溫度采集：是用于選擇系統采集溫度的方式，有“系統”和“輸入”兩個選項。“系統”是指由系統自帶的傳感器檢測環境溫度，“輸入”是指由用戶用紅外測溫儀測試密度繼電器的內部溫度，然后手動輸入。默認為系統采集，光標移動至溫度采集，“按下選定”在系統與輸入之間切換。當為輸入時，光標會選中輸入后的溫度值，然后左右旋轉鼠標即可設置溫度值。
信號類型：是用于選擇測試的信號類型，有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”，“按下選定”可來回切換。
下面分別對三個選項進行詳細說明：
單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。
單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。
雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。
參數設置完成后，點擊“確定”項，系統進入SF6密度繼電器校驗測試界面，如圖3.3所示，點擊“返回”項，系統返回上一界面。
3.1.3測量操作
在圖3.3所示界面中，有報警回復值、報警值、閉鎖回復值1、閉鎖值1、閉鎖回復值2、閉鎖值2三組值，根據設置的檢測次數和信號類型，測試結果都會相應的顯示，Pt為當前環境溫度下的壓力值，P20為換算成20℃時的等效壓力值。
圖3.3 SF6密度繼電器校驗測試界面
確認外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的參數開始檢測。在檢測的過程中會有電磁閥開啟或關閉的聲音，升壓到預設的上限壓力值轉為降壓時放氣管上會有短暫急速的放氣聲，相應的測試結果會依次在屏幕上顯示，同時屏幕左下角的狀態欄上會提示檢測次數，升壓與降壓示意圖如圖3.4和圖3.5所示。
圖3.4 第一次升壓界面
圖3.5 第一次降壓界面
此時點擊“停止”可以關閉氣閥停止檢測。如果在檢測中遇到問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接以及“信號類型”的選擇是否正確。測試完成后，狀態欄上會顯示測試完成，如圖3.6所示。該界面顯示的信息為測試3次，“信號類型”為雙閉鎖的測試結果。點擊“啟動”將清除顯示結果重新檢測，點擊“保存”則保存當前測試結果，點擊“打印”則打印當前測試結果，點擊“返回”則系統返回密度繼電器校驗參數設置界面。
圖3.6 測試完成界面
3.1.4測試結果參數說明
SF6密度繼電器校驗基本原理:密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時SF6的壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。
閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。
報警回復值校驗：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。
報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警值。
閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。
3.1.5結束校驗
校驗結束后，為保證校驗執行人員安全，需嚴格按照以下步驟拆除氣路和連接線。
1）關閉氣瓶上所有閥門。
2）按面板上的“放氣”按鈕，放凈管路中的殘余氣體。
3）關閉電源，拔掉氣管，拔掉信號線和電源線。
小心：在沒有放氣情況下嚴禁拔下進氣口插頭!
3.2 常溫壓力表校驗
圖3.7 常溫壓力表校驗接線圖
3.2.1接線方式
常溫壓力表校驗接線如圖3.7所示，進氣管連接儀器進氣口與氣瓶，放氣管連接放氣口，測量氣管通過過渡接頭和公共接頭將儀器面板上的測量口和待校驗的壓力表連接。
3.2.2參數設置
在主界面上光標選中“常溫壓力表校驗”項，“按下選定”則進入常溫壓力表校驗界面，如圖3.8所示。
圖3.8 常溫壓力表校驗參數設置界面
溫度采集：此設置與“密度繼電器校驗”里的溫度采集設置相同。
壓力目標值：此值為預設的壓力測試點，最多可設置四組，設置時應當從小到大依次設置，若設置有誤，點擊“確定”會有如圖3.9所示的錯誤信息提示。正確設置壓力目標值后，點擊“確定”進入常溫壓力表校驗界面，點擊“返回”則返回主界面。
圖3.9 錯誤信息提示界面
3.2.3測量操作
圖3.10 設置三組壓力值測試點
圖3.10為設置了三組壓力值測試點的試驗，點擊“確定”進入常溫壓力表校驗界面， 如圖3.11所示。
圖3.11 常溫壓力表校驗界面
在參數設置界面預設幾組測試點則在該界面的1、2、3、4欄中就會相應的出現幾組默認0.000的數值?！皢印表棡樽詣映錃馍龎旱筋A設點，“微充”、“微放”項為手動充放氣，“輸入”項為手動輸入待測壓力表的顯示值，“確定”項為一組測試點檢測完成，計算并顯示出誤差值，測試完成后可保存或打印校驗結果。
點擊“啟動”開始檢測，第一欄的當前值Pt升壓到預設的第一組測試點值0.200MPa時停止升壓，如圖3.12所示，在充氣的過程中狀態欄上會提示“第1次測試”，達到預設點壓力值時顯示“檢測完畢”。
圖3.12 第一次測試界面
在圖3.12界面中移動光標到“輸入”，“按下選定”光標將移至第一欄的輸入值上如圖3.13所示。
圖3.13
左右旋轉鼠標可修改輸入值Pt數值，輸入待測壓力表的顯示值后，點擊光標回到“輸入”上，點擊“確定”第一次測試完成，如圖3.14所示。
圖3.14
再點擊“啟動”將開啟第2次檢測，操作流程與第一次相同，預設的三次測試完成后結果如圖3.15所示。
圖3.15
此時點擊“保存”和“打印”對測試結果進行保存和打印，點擊“返回”則返回測試界面。
結束校驗操作與密度繼電器結束校驗操作相同。
3.3 20度壓力表校驗
在主界面上光標選中“20度壓力表校驗”項，“按下選定”則進入20度壓力表校驗界面。20度壓力表校驗操作流程與常溫壓力表校驗完全一樣，只是在界面上有所區別，唯一區別是在當前值項上同時顯示20℃時的等效壓力值，如圖3.16所示。
圖3.16 20度壓力表校驗界面
3.4 歷史數據瀏覽
圖3.17 歷史數據瀏覽界面
在主界面上光標選中“歷史數據瀏覽”項，“按下選定”進入歷史數據瀏覽界面，如圖3.17所示。在該界面旋轉鼠標選擇“密度繼電器校驗記錄”，點擊進入圖3.18界面：
圖3.18 密度繼電器校驗記錄
左右旋轉鼠標選擇組數，選定組數后“按下選定”進入圖3.19所示界面。在該界面中，點擊“▲▼”返回圖3.18界面，點擊“刪除”則刪除當前選中的校驗記錄，點擊“打印”則打印當前選中的校驗記錄，點擊“返回”則返回3.17界面，點擊“查看”進入圖3.20界面。
圖3.19
圖3.20界面為詳細的歷史校驗數據，點擊“打印”則打印當前歷史數據，點擊“返回”則返回圖3.18界面。
圖3.20
在圖3.17界面中選擇查看常溫壓力表校驗記錄和20度壓力表校驗記錄，其界面和操作流程與密度繼電器校驗歷史記錄相同。
第四章 配套工具軟件使用說明
4.1 配套工具軟件使用環境和光盤文件介紹
4.1.1軟件功能簡介
此配套工具軟件可導入通過儀器轉存到U盤的測量數據，供試驗人員對測量數據做進一步分析處理。
4.1.2軟件特點
? 本軟件為綠色軟件，無需安裝便可使用
? 支持所有的Windows系列操作系統，運行速度快，使用方便
4.1.3運行環境
硬件設備要求：建議使用賽揚533及以上CPU，512MB及以上內存、1GB及以上可用硬盤空間。
支持軟件：Win98、Win2000、XP、Win2003、Vista、Win7、Win8等Windows系列操作系統；Microsoft Office 2000及以上版本（必須包含Excel，Word）。
4.1.4隨機光盤文件
打開隨機配置的光盤，將光盤內的文件拷貝到本地計算機文件夾中，打開文件目錄如圖4.1所示。
圖4.1 全自動SF6密度繼電器校驗儀光盤目錄
圖標?：CONFIG .INI為系統所需文件；
圖標?：運行文件“全自動SF6密度繼電器校驗儀配套工具軟件”，雙擊文件即
可運行程序；
圖標?：產品說明書。
4.2 軟件使用說明
4.2.1軟件運行：雙擊 ，運行全自動SF6密度繼電器校驗儀配套工具軟件，如圖4.2所示。初次運行，在Vista、Win 7、Win8 或更高版本的Windows系統中，請確保初次運行該程序時擁有管理員權限（右鍵 程序，選擇 ），若殺毒軟件提示文件有風險，點擊“允許程序運行”。
圖4.2 全自動SF6密度繼電器校驗儀（軟件界面）
4.2.2導入數據：插上U盤，點擊“導入數據”按鈕，會彈出如圖4.3所示的對話框，單擊需導入的文件名，點擊打開，進入導入成功界面，如圖4.4所示。
圖4.3 導入數據
圖4.4 數據導入成功界面
4.2.3生成報表：選中其中一條測量數據，點擊“生成報表”按鈕，即可彈出對話框，如圖4.5所示。
圖4.5 生成報表對話框
根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，進入測試報告打印預覽頁，打印預覽頁顯示的測量數據是你選擇“生成報表”時選中的測量數據，測試報告以A4紙的形式顯示，如圖4.6所示。點擊頁面上方打印按鈕，即可打印當前測試報告。
圖4.6 全自動SF6密度繼電器校驗儀（打印預覽）
4.2.4導出數據：數據導入完成之后，點擊“導出數據”按鈕，在“另存為”對話框中，選擇保存文件位置，然后輸入保存文件名稱，所有數據將以Excel格式保存在計算機中，試驗人員可對測量數據做進一步分析處理，如圖4.7所示。
圖4.7 全自動SF6密度繼電器校驗儀（保存數據）
打開剛才保存的Excel數據文件如圖4.8所示。
圖4.8 全自動SF6密度繼電器校驗儀（Excel數據文件）
4.2.5記錄刪除：在圖4.4界面中選中一行數據，右鍵選擇刪除，將移除此條數據，如圖4.9所示。
注：被刪除的測試數據，通過導入數據，重新從U盤中獲取。
圖4.9 全自動SF6密度繼電器校驗儀
第五章 微型打印機操作說明
1.更換紙卷
第一步：按下圓按鈕將打印機前蓋打開，把剩下的紙芯取出，如圖5.1所示。
圖5.1 打開前蓋
第二步：放入新紙卷，如圖5.2所示。
圖5.2 放入紙卷
第三步：拉出一部分紙頭，放在居中位置，合上前蓋，如圖5.3所示。
圖5.3 合上前蓋
注意：合上前蓋時要讓紙從出紙口中伸出一段，讓膠軸將紙卷充分壓住，否則無法打印。熱敏式打印機上紙時，必須確認熱敏打印紙的熱敏涂層在上面，再將熱敏紙放入打印機倉，如果熱敏圖層不在上面打印不出字跡。如果出現打印紙走偏現象，可以重新打開前蓋，調整打印紙位置。
2.指示燈和按鍵操作
打印機面板上有兩個透明按鍵，分別標有SEL（選擇）和LF（走樣）字樣。SEL透明按鍵同時還可以顯示紅色狀態，LF透明按鍵同時還可以顯示綠色狀態。紅色指示燈的亮滅表示打印機在線/離線狀態，綠色指示燈常亮表示打印機已通電。
通電后綠色指示燈常亮，如沒有上好打印紙，紅色指示燈間歇閃兩下。上好打印紙后紅色指示燈常亮。
在線/離線狀態選擇：
上電后或退出自檢測方式后，打印機進入在線工作狀態，紅色指示燈亮；按一下SEL鍵后，紅色指示燈滅，進入離線工作狀態；再次按一下SEL鍵后，紅色指示燈亮，又重新進入在線工作狀態。離線時，打印機不再接收來自主機的數據。
SEL鍵的另一個功能是在打印過程中實現暫停，即在打印過程中按一下SEL鍵后，紅色指示燈滅，打印機在打印完當前一行文字后，會暫停下來，此時可以進行走紙操作。再次按下SEL鍵，紅色指示燈亮，打印機又繼續打印。
走紙操作：
在離線狀態下，按一下LF鍵，打印機將空走紙不打印；再按一下LF鍵，打印機停止走紙。在走紙方式下，按一下SEL鍵打印機可直接進入在線方式。
自檢測操作：
打印機自檢測樣張，有兩種操作方法：
第一種：通電前，先按住SEL鍵再接通電源，待一秒鐘后松開SEL鍵，打印機打出自檢測樣張；
第二種：打印機處于通電狀態下，如果當前紅色指示燈亮，則先按住SEL鍵使燈熄滅（如果當時指示燈不亮，可省去此步），然后按住LF鍵同時再按下SEL鍵，則可打印出自檢測樣張。
第六章 儀器裝箱清單
序號 名稱 數量 單位
1 主機 1 臺
2 AC 220V電源線 1 根
3 高壓鋼瓶 1 個
4 進氣管（80cm） 1 根
5 測量氣管（250cm） 1 根
6 放氣管（250cm） 1 根
7 過渡接頭 1 套
8 充氣轉接頭 1 個
9 公共接頭 1 個
10 6芯測試線 1 根
11 打印紙 2 卷
12 生料帶 2 卷
13 2A保險管 2 個
14 光盤 1 張
15 說明書 1 本
16 檢驗報告 1 份
17 合格證 1 份
附錄一 氣瓶使用說明
氣瓶放氣方法：
1.在進行測試前需檢查氣瓶內有無氣體，先將減壓閥門關閉，再打開總閥門，壓力表的指示值即為瓶內壓力值（如瓶內氣體低于0.2MPa時，需對氣瓶進行充氣后放可使用）。
2.測試準備完畢后，將儀器所配備進氣管與氣瓶連接好，依次打開總閥門，減壓閥門，即可使用。測試完畢后，首先關閉總閥門，利用儀器的快速排氣功能將管路內的殘余氣體排凈，再關閉減壓閥門，最后才能拔氣路中的連接線。
氣瓶充氣方法：
1.關閉氣瓶的總閥門和減壓閥，使用活動扳手扭開灌氣口，將附件中的充氣轉接頭一端與灌氣口相連，令一端接氣源，依次打開氣瓶總閥門和氣源閥門，觀察氣瓶上的壓力表，壓力值上升表示在正充氣。
2.充滿后，依次關閉氣源閥門和氣瓶總閥門，擰掉充氣轉接頭，再將氣瓶灌氣口擰緊。
