SFDS-4000 全自動電力變壓器消磁機
發布日期：2020-06-03 點擊：1182次
湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
全自動變壓器消磁機，是消除大型電力變壓器直流電阻試驗后剩磁的專用設備。對保護變壓器免受勵磁涌流的沖擊、安全投運及延長變壓器壽命有極其重要的作用。
一、主要特點
1、適用于35KV及以上大型電力變壓器投運前消除剩磁。
2、消磁速度快，三相變壓器消磁一次至兩次即可。
3、儀器設有自動測試和手動測試。
4、最大消磁電流10A，設有自動、10A、5A、1A、500mA、200mA 共六檔消磁電流，滿足用戶的不同測試需求。
5、 現場使用220V交流電源即可。
6、 消磁過程中顯示進度百分數。
7、 儀器操作簡單，體積小，重量輕，攜帶方便。
二、主要技術指標及使用條件
1、主要技術指標：
消磁電流 自動、10A、5A、1A、500mA、200mA 共六檔。
外形尺寸 400mm×310 mm×160 mm（長*寬*高）
重量 6.5kg
2、使用條件
環境溫度 －10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±10 Hz
三、面板功能介紹

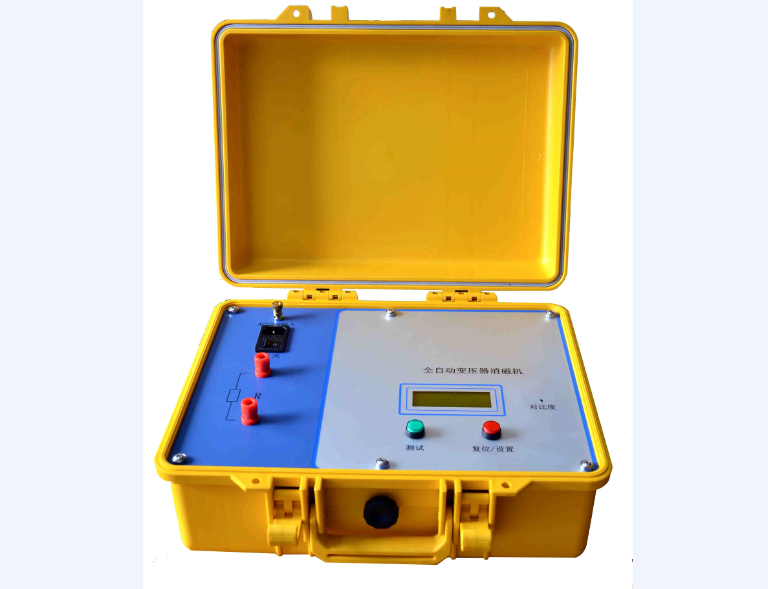

儀器面板示意圖如下所示：
消磁輸出：接被消磁試品的變壓器套管
電源開關：AC220V電源開關
交流220V：工作電源，接AC220V電源插座
接地端子：與地線連接
液晶屏：顯示操作提示、消磁狀態和進度
復位：功能一：選擇自動和手動模式
功能二：選擇電流檔位
功能三：中斷儀器工作
功能四：返回初始界面
啟動：啟動消磁電流輸出
四、使用說明
儀器操作步驟如下：
1、用電源線將儀器與外部AC220V電源連接，用接地線將接地端子與大地連接，消磁輸出端子接變壓器高壓側的被消磁相，如不清楚具體哪相剩磁大，可分兩次消磁（AB,BC)，消磁輸出不分正負。
2、接好測試線后，打開電源開關，儀器顯示：
3、按復位鍵選擇自動消磁或手動消磁。
●自動消磁模式操作說明
① 若選擇自動消磁，按測試鍵，開始消磁，液晶屏顯示：
② 進度顯示達到100％后，液晶屏顯示：
③ 顯示“消磁結束”后，按復位鍵，蜂鳴器提示放電結束。此相消磁完成。若需對其它相消磁，按復位鍵，重復以上過程即可。
●手動消磁模式操作說明
① 若選擇手動消磁，按測試鍵，選擇消磁電流，液晶屏顯示：
②按復位鍵循環選擇10A、5A、1A、500mA、200mA消磁電流，選中電流后，按測試鍵，儀器開始對被測試品消磁，液晶屏顯示：
③ 進度顯示達到100％后，液晶屏顯示：
④ 顯示“消磁結束”后，按復位鍵，蜂鳴器提示放電結束。此相消磁完成。若需對其它相消磁，按復位鍵，重復以上過程即可。
4、消磁結束后，請先關掉電源，再拆除測試線、接地線。
五、裝箱清單
主機 1臺
AC220V電源線 1根
10A保險管 2只
產品說明書 1份
產品合格證 1個
配套測試線 1套
接地線 1根
六、售后服務
1、出現產品質量問題或疑問，請撥打公司電話，公司的工程技術人員可在2小時內響應。注意：請勿自行拆卸儀器！
2、自需方收到產品之日起一年內免費保修（人為因素和不可抗力除外）,終身維修。對產品的軟件負責終身免費升級，硬件升級僅收取材料成本費。
3、因使用方保管不當、操作不當?shù)热藶橐蛩鼗虿豢煽沽υ斐傻漠a(chǎn)品損壞，維修時僅收取材料成本費。
