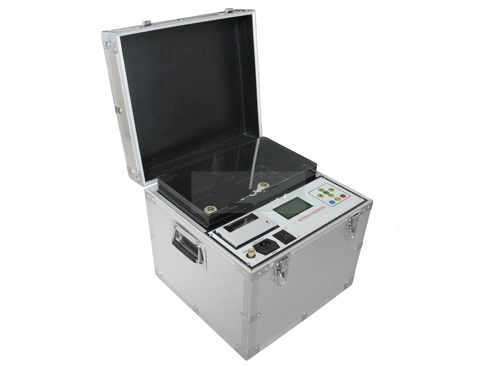

SFJY-80D全自動絕緣油介電強度測試儀
發布日期：2020-06-03 點擊：3436次
湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
一、概述
我公司生產的SFJY-80D絕緣油介電強度測試儀又稱全自動試油器（以下簡稱試油器）采用工業單片機控制，應用大規模集成電路，新型I/O接口，加上獨特的檢測及抗干擾技術，極大地提高了設備性能。
主要特點有：
1、 操作簡單，自動化程度高（只需按一鍵即可）；
2、 菜單管理，輸入?yún)?shù)簡便明了；
3、 可存儲99組油樣測試數據，方便日后調閱及打印，試驗數據在關閉電源狀態下可保存100年；
4、 系統時鐘在關閉電源狀態下仍可繼續運行；
5、 （本系統內部時間供參考，不作標準計時用）
6、 可通過RS232口進行軟件升級；
7、 抗干擾能力強，檢測精度高；
8、 體積小、重量輕，便于野外作業。
二、技術參數
1、電源：AC220V±10%，50Hz
2、輸出電壓：80 kV，100 kV（100kV需定制）
3、容量：1.6 kVA、2.0 kVA
4、升壓速度：約2 kV/S
5、電壓檢測精度：3 %
6、擊穿靈敏度：<2 kV
7、波形失真：≤3%
8、擊穿反應時間：≤10ms
9、工作環境：溫度：0℃～40℃，濕度：最大相對濕度85%
10、儲存環境：溫度：-20℃～60℃，濕度：最大相對濕度75%
11、工作海拔高度：<1500m （如超過1500m，可特別設計）
開機顯示LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。按【↑】鍵或【↓】鍵移動陰影光標到“數據管理”，再按【確認】鍵進入數據管理狀態，LCD顯示“測試編號XX”。此時打印機電源接通。
將新的紙卷的前端剪成三角形。翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉出（約2cm），按住打印機上的三角形按鈕約1秒鐘，打印機開始走紙。將紙卷的前端推入打印機進紙口，打印機將紙卷進，等到打印紙從打印機機頭上方出紙口走出一段后，關斷儀器的電源。稍稍用力捏住彈性紙軸的兩端，將彈性紙軸上的紙卷安裝到紙軸架上。將紙頭穿過打印機前翻蓋的出紙口，蓋上前蓋。
2、更換色帶
打印色帶經過一段時間使用后，打印的字跡會變淺或沒有，這時需更換色帶。
翻下打印機前蓋板，捏住機頭拉板兩側的彈性卡條，將機頭拉板向外拉至色帶盒全部露出。取下舊的色帶，將新的色帶裝上即可。
注意：要將打印紙從色帶盒和色帶中間穿出來
