SFZB-VI全自動變比組別測試儀
發布日期：2020-06-03 點擊：3361次
SFZB-VI全自動變比組別測試儀是針對電力系統的三相變壓器、特別是Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器設計的。
儀器輸入單相電源，由內部功率模塊產生三相電源或二相電源，輸出到變壓器的高壓側，然后高壓低壓同時采樣，最后計算出組別、變比、誤差、相位差。
儀器采用大屏幕液晶顯示，全中文菜單及漢字打印輸出。
儀器內置使用說明書，可隨時查閱。
儀器可以通過USB口直接由上位機進行控制,完成設置測量上傳數據保存打印等操作。
儀器操作十分方便，是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。
二、安全措施
2.1、使用本儀器前一定要認真閱讀本手冊。
2.2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
2.3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
2.4、儀表應避免劇烈振動。
2.5、對儀器的維修、護理和調整應由專業人員進行。
2.6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
2.7、高、低壓電纜不要接反。
2.8、測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空。
2.9、測試試驗變壓器時，不可從低壓加電，測儀表線圈的電壓比，以免發生危險。
2.10、變壓器外殼和儀器的的接地端要良好接地。但三相變器的中性點不要接地。單相試驗變壓器的高壓尾不要接地。
三、性能特點
3.1、特別適合特種變壓器的變比及相位差測試。
3.2、特別適合測量帶移相的整流變壓器的測量，很直觀的顯示移相的角度
3.3、自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源。
3.4、不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差。
3.5、真正意義上的三相同時測量。
3.6、測試參數一次性設定，轉換分接開關后直接測試，自動判斷分接位置及轉換后的標準變比。
3.7、速度快，一組數據的測試時間為8秒鐘。
3.8、測試結果不受工頻電源頻率及幅值波動的影響。
3.9、內部具有過流保護功能，高、低壓反接的保護功能。
3.10、可以完全由上位機控制整個測試過程，保存數據，打印試驗報告。
3.11、測試結果自動保存，最多可保存99個。
3.12、儀器內置使用說明書，可以隨時查閱。
四、技術指標
4.1、變比測試范圍: 1～1000
4.2、組別測試范圍: 1～12
4.3、變比測試準確度: 變比范圍1～100:0.2級
變比范圍100～1000:0.5級
4.4、變比分辨率: 0.0001
4.5、角度分辨率: 0.01°
4.6、儀器電源輸入: 220V±10% 、50Hz±1Hz
4.7、使用溫度： -20℃～40℃
4.8、相對濕度： ≤85%，不結露
4.8、體積： 320mm×400mm×170mm
4.8、主機： 7kg
五、系統描述

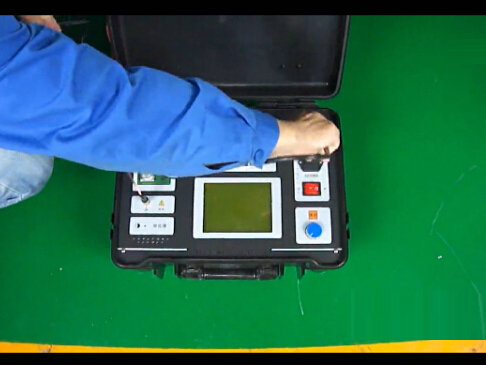

儀器面板圖
圖 一
5.1高壓端：通過紅色護套3芯電纜與變壓器高壓端連接。
5.2低壓端：通過黑色護套3芯電纜與變壓器低壓端連接。
5.3保護接地柱。
5.4對比度：調節顯示字符的對比度。
5.5打印機：可打印測試結果。
5.6 USB接口。
5.7電源插座：接220V、50Hz電源，插座帶3A保險。
5.8電源開關。
5.9復位鍵：按此鍵整機復位回到初始狀態。
5.10旋轉鼠標：左右旋轉鼠標，修改數據或選擇菜單；按下鼠標，確認、保存、執行。注意：旋轉速度不要太快。
5.11顯示屏：320×240液晶屏，帶LED背光，顯示菜單和測試結果。
六、操作方法
6.1 接線 根據被試變壓器的類型正確聯接測試線夾。
6.1.1 單相變壓器
變壓器 儀器
A---------------紅護套內黃線
X---------------紅護套內綠線
a---------------黑護套內黃線
x---------------黑護套內綠線
其它線懸空
6.1.2 三相變壓器
變壓器 儀器
A---------------紅護套內黃線
B---------------紅護套內綠線
C---------------紅護套內紅線
a---------------黑護套內黃線
b---------------黑護套內綠線
c---------------黑護套內紅線
6.1.3 二相/三相變壓器 如逆斯科特變壓器
變壓器 儀器
α---------------紅護套內黃線
N----------------紅護套內綠線
β---------------紅護套內紅線
a----------------黑護套內黃線
b----------------黑護套內綠線
c----------------黑護套內紅線
6.1.4 三相/二相變壓器 如斯科特變壓器、平衡變壓器、整流變壓器等
變壓器 儀器
A----------------紅護套內黃線
B----------------紅護套內綠線
C----------------紅護套內紅線
α---------------黑護套內黃線
n----------------黑護套內綠線
β---------------黑護套內紅線
6.2 設置參數
聯線接好后，打開電源開關，屏幕顯示主菜單見圖二
圖 二
6.2.1旋轉鼠標操作方法
旋轉鼠標用了2個狀態，左右旋轉用于選擇菜單或數據，按下用于執行所選操作或彈出子菜單。按下同時旋轉未用。
注意：旋轉速度不要太快。
6.2.2設置設備編號
主菜單，
旋轉鼠標，“設置”菜單反顯，
按下鼠標，“設備編號”反顯，
按下鼠標，第一位反顯，
旋轉鼠標，修改
按下鼠標，第二位反顯，
旋轉鼠標，修改
按下鼠標，第三位反顯，
旋轉鼠標，修改
按下鼠標，“設備編號”反顯
6.2.3設置接法
旋轉鼠標，“接法”菜單反顯，按下鼠標，“Yy”反顯，旋轉鼠標，修改接法，按下鼠標，“高壓”反顯。
6.2.4其它參數與此類似。
6.2.5注意
? 斯科特變壓壓器，選“Yii”,逆斯科特變壓器，選“IIy”,鐵路牽引平衡變壓器，選“YNv”。
? 電壓等級低的變壓器，當輸入電壓值有效位數不夠用時，可將高低壓電壓同時乘10或100等常數后輸入。
6.2.6全部參數設完后，“退出”反顯，按下鼠標，退回主菜單。
6.2.7直接輸入變比方法
把高壓設成標準變比，低壓設成1即可。
6.3 測量
主菜單，旋轉鼠標，選中 “測量”，按下鼠標，進入測量，顯示見圖三。
測量完成后，液晶屏上顯示電壓比測量結果，見圖四。
圖 三
圖 四
其中相差指對應的線電壓的相位差，如VAB與Vab的相位差。如果是二相/三相變壓器，相差指的是高壓單相與低壓線電壓的相位差。三相/二相剛好相反。
一次測量結果按二屏來顯示。第一屏顯示變比，第二屏顯示電壓。此時，旋轉鼠標。屏幕顯示見圖五。屏幕上顯示了高壓和低壓的各個電壓的幅值和相位。
繼續旋轉鼠標，可以查看歷史數據，如果到了最后一個數據，又從第一個數據開始顯示。
圖 五
按下鼠標，彈出子菜單，見圖六
圖六
菜單菜操作方法與前面相同。在這個菜單中完成，重測，打印數據，清除數據，返回主菜菜單等功能。
測量
6.4查看歷史數據
主菜單中，旋轉鼠標，選中 “歷史”，按下鼠標，進入查看歷史數據。見圖四、圖五、圖六。
6.5查看使用說明書
主菜單中，旋轉鼠標，選中 “幫助”，按下鼠標，屏幕上顯示儀器的使用說明書。見圖七。
圖 七
6.6 設置系統時間
主菜單中，旋轉鼠標，選中 “時間”，按下鼠標，進入時間設置。
6.7聯機通訊
6.7.1 按裝上位機控制程序。
先運行CP210x_VCP_Win_XP_S2K3_Vista_7.exe 。
再運行setup.exe。
6.7.2 聯接好USB線后，打開電源，不要在儀器進行操作，讓儀器處在初始狀態。運行上位機程序，上位機自動讀取儀器的設置參數。以后可以完全由上位機來控制儀器，完成參數設置、測量、上傳數據，并可打印試驗報告。數據文件保存在安裝目錄下的bbfile文件夾中?？捎?/span>Excel。Microsoft Access 或者 Microsoft Office Excel打開。
七、注意事項
7.1 有載分接開關19檔的變壓器，9、10、11分接是同一個值，儀器輸入分接類型時應輸入17，此時12分接以后，儀器顯示分接位置比實際位置小2。分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。
7.2 電壓等級低的變壓器，當輸入電壓值有效位數不夠用時，可將高低壓電壓同時乘10或100等常數后輸入。
7.3 當出現錯誤提示后，應關閉電源，查找原因。
7.4 連線要保持接觸良好。儀器應良好接地！
7.5 儀器工作時，如果出現液晶屏顯示紊亂，旋轉鼠標無響應，或者測量值與實際值相差很遠，請按復位鍵,或者關掉電源,再重新操作。
7.6 顯示器沒有字符顯示,或顏色很淡,請調節亮度電位器至合適位置。
亮度電位器是多圈電位器 ，有10圈！
7.7 儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線。如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。
7.8 儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。
八、儀器成套性
8.1 主機 一臺
8.2 測試電纜 一套
8.3 三芯電源線 一條
8.4 操作手冊 一本
8.5 合格證/保修卡 一張
8.6 光盤 一張
8.7 保險管（3A） 兩個
8.8 打印紙 一卷
8.9 裝箱單 一張
九、售后服務
儀器自購買之日起壹年內，屬產品質量問題免費包修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案。
