SFZY-3A直流電阻快速測試儀(交直流)
發布日期：2020-06-03 點擊：6660次
尊敬的用戶：
感謝您購買本公司SFZY-3A直流電阻快速測試儀(交直流)。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。
我們的宗旨是不斷地改進和完善公司的產品，如果您有不清楚之處，請與公司售后服務部聯絡：027-61903638，我們會盡快給您答復。
我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。
由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！
? 慎重保證
本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。
? 安全要求
請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。
只有合格的技術人員才可執行維修。
—防止火災或人身傷害
使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。
正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。
產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
?請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。
使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。
避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。
在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作。
請勿在易爆環境中操作。
保持產品表面清潔和干燥。
－安全術語
警告：警告字句指出可能造成人身傷亡的狀況或做法。
小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。
目 錄
一、概述 5
二、用途 5
三、性能特點 6
四、技術指標 6
五、面板結構 8
六、工作原理 8
七、使用方法 8
八、故障現象及排除 11
九、注意事項 11
十、裝箱清單 12
一、概述
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了本產品。

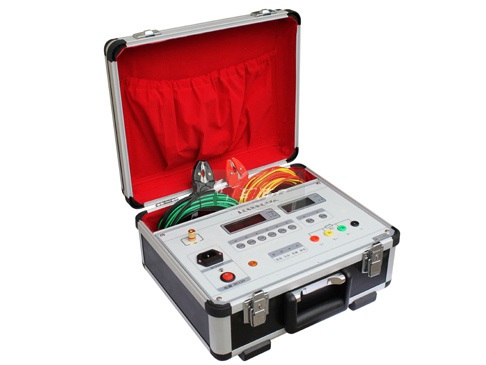

本產品是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組（12V），交直流兩用，便于現場及野外測試。
本產品符合DLT 845.3-2004《電阻測量裝置通用技術條件 第3部分直流電阻測試儀》的要求。
二、用途
是測量電力變壓器、大型電機、互感器等各種感性負載的直流電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器。
三、性能特點
● 測試速度快：本儀器最大輸出充電電流可達3A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍。
● 準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好。
● 測量范圍廣：電阻測量范圍為1μΩ～2KΩ，量程廣。
● 交直流兩用：本儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。
四、技術指標
1、使用條件：
環境溫度：0℃～40℃;
相對溫度：≤85％RH。
2、測量范圍：
本機共設置六檔量程，分別為：
1μΩ～20mΩ;
20 mΩ～200mΩ;
0.2Ω～2Ω;
2Ω～20Ω;
20Ω～200Ω;
200Ω～2kΩ。
3、測量精度：０.2級
4、最高分辨率：1μΩ
5、恒流源：
3A（1μΩ～20mΩ、20 mΩ～200mΩ、0.2Ω～2Ω）；
300mA(2Ω～20Ω)；
30mA（20Ω～200Ω）；
3mA（200Ω～2kΩ）。
6、工作電壓：
直流：11V～14V；
交流：220V。
7、功耗：≤15W
8、外形尺寸：365×330×180mm3
9、重量：5kg（含測試鉗和測試線）
五、面板結構
圖一 面板布局圖
1、電阻顯示 2、溫度/電流顯示 3、電阻量程選擇鍵
4、溫度/電流選擇 5、啟停鍵 6、工作狀態指示燈
7、測試連接線插孔 8、接地 9、220V電源插座
10、電源開關 11、電源指示燈
六、工作原理
本儀器內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I＋、I－端向被試品饋入恒流，該電流在被測體上產生相應的電壓值，這一電壓值在V＋、V－端取回本機，經放大后，直接用四位半LCD數字顯示被試品的電阻值。
七、使用方法
1、電源
本儀器為測試提供的電源的兩種：AC220V／DC12V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。
A、直流電源測試：
閉合電源開關，電源指示燈亮，按下“啟?！辨I，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮（若被試品儲存電量較小，則“放電”指示燈不亮），放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。
B、交流電源測試：
接上交流AC220V電源，相應指示燈（“充電”指示燈或者“充滿”指示燈）亮，閉合電源開關，電源指示燈亮，按下“啟?！辨I，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮（若被試品儲存電量較小，則“放電”指示燈不亮），放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。
Ｃ、充電：
接上交流AC220V電源，此時“充電”指示燈亮，表示正在對儀器內的充電電池進行充電工作。若儀器內的可充電電池電量較足，則“充滿”指示燈亮。儀器在使用交流電源測試的同時也在對機內電池進行充電。（儀器設計了充電保護電路，不會有過充現象產生）
2、測試線的聯接方法
將儀器的I＋、V＋、V－、I－端子與被試品按圖1的方法聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。
圖二 接線圖
在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。
3、測量
按圖二接好測試線后，閉合電源開關，電源指示燈亮，按下“啟?！辨I，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位（mΩ/Ω/kΩ）。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。
4、放電
測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。
八、故障現象及排除
故障現象 故障排除
電阻值表頭顯示“E0000” 沒有選擇電阻量程
接線錯誤
被測阻值超量程，請換大量程
電阻值表頭沒顯示 沒有按下“啟?！辨I
九、注意事項
1、儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。
2、在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源，改用交流電源測試。
3、儀器長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電14小時左右，直至“充滿”指示燈亮為止。
4、本儀器應避免受潮、跌落、暴曬等。
十、裝箱清單
序號 名 稱 數 量 單 位
1 主機 1 臺
2 測試線（長度8米） 1 套
3 接地線 1 根
4 2A保險管 3 個
5 AC 220V電源線 1 根
6 說明書 1 本
7 出廠報告 1 份
8 合格證 1 張
