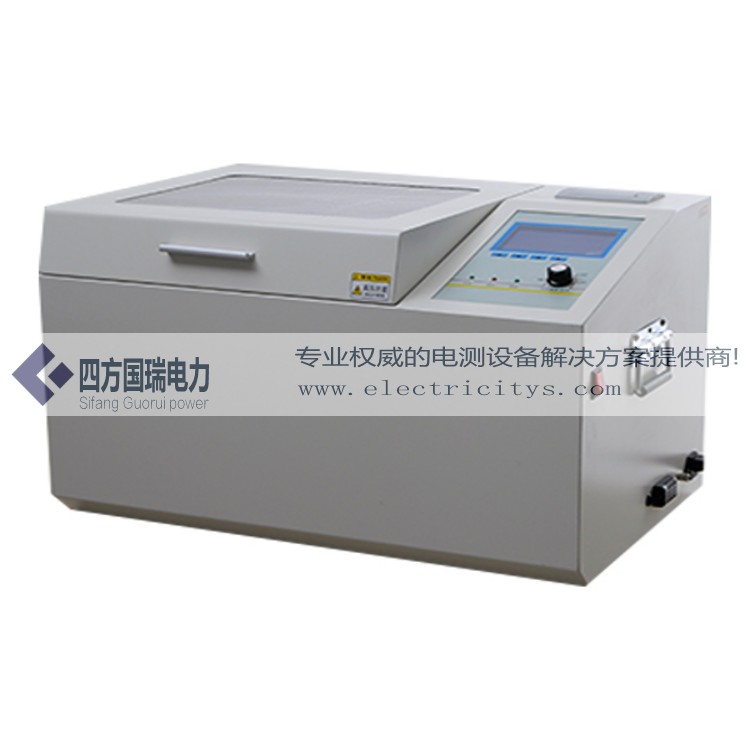

SF-803絕緣油介電強度測試儀技術指標

發布日期：2020-06-04　點擊：3358次

一、概  述

該型號絕緣油介電強度測試儀是我公司全體科研技術人員，依據國家標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。

二、儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器設有溫濕度及時鐘顯示功能，并設有接地報警功能以提示客戶注意安全；

3.儀器內設寬范圍看門狗電路杜絕了死機現象；

4. 多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇；

5．儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；

6. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

7. 儀器內部具有過流、過壓、短路等保護等功能，并具有極強的抗干擾能力，電磁兼容性好；

三、技術指標

1. 升壓器容量    1.5 kVA

2. 升壓速度     2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選

                誤 差  0.2kV/s

3. 輸出電壓     0～80 kV（可選）

4. 電壓精度     ±（2%讀數+2字）

5. 電源畸變率   ＜1%

6. 電極間隙     標準2.5 mm

7. 試驗次數     6 次（1-6次可選）

8. 靜放時間     5 min (1-9 min可選)

9. 外形尺寸     670mm×420 mm×410 mm

10. 儀器重量    42 kg

四、使用條件

    1. 環境溫度     0～40℃

    2. 相對濕度     ≤85%

    3. 工作電源     AC 220V（1 ± 10%）

    4. 電源頻率     50 Hz (1 ± 10%)
