絕緣電阻的測量原理及其影響因素
發(fā)布日期：2020-06-06 點擊：3302次

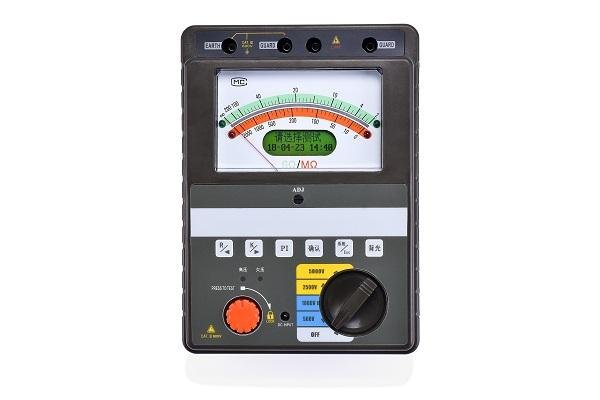

絕緣電阻的測量基于歐姆定律。通過施加一個水平低于電氣強度的電壓測試的已知直流電壓，然后測量電流值，測量電阻值非常簡單。原則上，絕緣電阻的值很大，但不是無限的，因此，在測量較小的流動電流時，絕緣電阻測試儀會以kOhm，MΩ，GΩ甚至TOM表示絕緣電阻的值（在某些型號上）。該電阻表征了兩個導體之間的絕緣質量，并可能表明存在泄漏電流的風險。
許多因素會影響絕緣電阻的值，因此會影響將直流電壓施加到被測電路時流動的電流值。這些因素包括例如溫度或濕度，它們可能會嚴重影響測量結果。首先，讓我們使用這些因素不影響測量的假設來分析絕緣測量過程中流動的電流的性質。
在絕緣材料中流動的總電流是三個分量的總和：
?容量。為了給測試絕緣的電容充電，需要電容充電電流。這是一個瞬態(tài)電流，它從一個相對較高的值開始并在被測電路帶電時呈指數下降至接近零的值。在幾秒鐘或十分之一秒后，此電流與測得的電流相比變得微不足道。
?吸收。吸收電流對應于在施加電場的影響下重新定向絕緣材料分子所需的額外能量。該電流下降的速度比容量充電電流慢得多。有時需要幾分鐘才能達到接近零的值。
?漏電流或傳導電流。該電流表征了絕緣的質量，并且不會隨時間變化。
溫度效應
溫度會引起絕緣電阻值的準指數變化。在預防性維護計劃中，應在相同的溫度條件下進行測量，或者，如果不可能，則應相對于參考溫度進行調整。例如，將溫度提高10攝氏度會使絕緣電阻降低一半左右，而降低溫度10攝氏度會使絕緣電阻值增加一倍。
