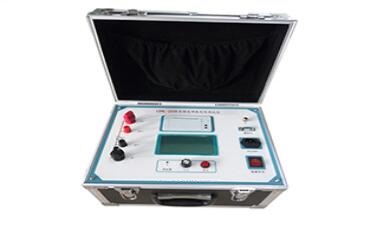

SFHL-200B高精度回路接觸電阻測試儀
發布日期：2020-06-20 點擊：1611次
產品別稱
高精度回路電阻測試儀、高精度接觸電阻測試儀、接觸電阻測試儀、回路電阻測試儀
產品簡介
目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量回路接觸電阻測試儀，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。高精度回路接觸電阻測試儀在測量時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500kV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。
本高精度回路接觸電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。高精度回路接觸電阻測試儀適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A?？稍陔娏?/span>100A、200A的情況下直接測得回路電阻，最后的測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能。另有50A、150A檔位供用戶選擇。該高精度回路接觸電阻測試儀測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
產品特征
1、大電流：高精度回路接觸電阻測試儀采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果
2、高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好
3、高精度：采用雙路高速16位Σ－ΔAD采樣，最新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內唯一能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計
4、智能化：高精度回路接觸電阻測試儀使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用
5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能
6、能強大：電流可在50A，100A，150A，200A中自由選擇，測試時間可在5s～599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能
7、人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果
8、多種通信方式：通過RS232串口(9針)或USB數據線與計算機通信，將測量數據上傳至計算機，供試驗人員進一步分析處理
9、高精度回路接觸電阻測試儀使用方便：體積小、重量輕，便于攜帶
產品參數
測量范圍：0～2999.9μΩ
分 辨 率：0～99.99，0.01μΩ 100.0～2999.9，0.1μΩ
測試電流：DC 50A、100A、150A、200A四檔固定輸出
測量精度：±(0.5% rd+2d)
連續工作時間：5s～599s
顯示方式：大屏幕中文液晶顯示
通信方式：USB或RS232串口
工作電源：AC220V±10% 50Hz
整機功率：1200W
最大存儲記錄：200條
工作環境：溫度-10℃～40℃，濕度：≤80%RH
體 積：380×300×260 mm3
重 量：8Kg(不含附件)高精度回路電阻測試儀、高精度接觸電阻測試儀、接觸電阻測試儀、回路電阻測試儀
