SF6810C變壓器變比測試儀技術參數
發布日期：2020-06-20 點擊：1382次
一、概述
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根
據國家電力部的預防性試驗規程中，要求對運行的變壓器定期進行匝數比或電壓
比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結
果只為一相變比。全自動變比組別測試儀克服了傳統變比電橋測試的缺點。儀器
一次完成三相變比測試，測試速度快，準確度高。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直
射場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
7、高、低壓電纜不要接反。
8、測單相變壓器時只使用黃色和綠色線夾，不用的測試夾要懸空。
三、性能特點
1、采樣數字化三相逆變測試電源，無諧波含量，電壓便于調節，啟動，停止消除
AC220V或者采樣發電機供電時的電源影響。
2、三相測試電源，提高測試速度，可識別變壓器接線組別0-11
3、適用變壓器種類廣，具有Z形聯接變壓器測試功能。
4、一次輸入額定參數后，可自動測量變壓器變比值、誤差值和自動識別分接開關
分接位，對于分接不對稱的分接開關，也可準確的測量出變壓器分接開關的準確
位置，最多可測量197個分接點位的分接開關。
5、保護功能完善，具有高低壓反接保護，變壓器匝間短路保護，輸出短路保護，
增加儀器使用的穩定性。
6、采用七寸65K彩色觸屏液晶，仿手機化液晶顯示方式，操作簡單快捷。
7、儀器具有不掉電時鐘以及數據存儲，便于查看歷史數據。
8、儀器帶有打印輸出。
9、采用耐寒耐溫，密封防水，防摔防震多功能工程塑料箱，便于野外試驗。
四、技術指標
1、量程：0.9～5000
2、精確度： （0.1%+ 字）（500以下）
（0.2%+ 字）（500~2000）
（0.3%+ 字）（2000以上）
3、分辨率：最小0.0001
4、工作電源：AC220V 50HZ
5、 使用溫度：–20℃~
40℃
6、 相對濕度：≤85％，不結露

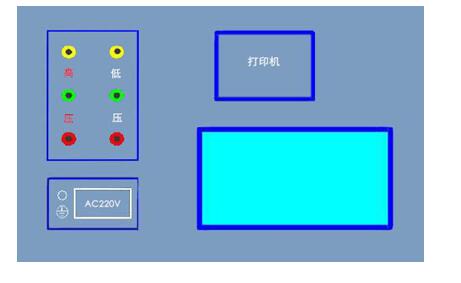

五、 面板說明
1、顯 示 屏：7寸高清彩色陣液晶，數字調節背光，顯示操作菜單和測試結果。
2、高 壓 端：接測試線黃、綠、紅四色接線柱，對應接被測變壓器高電壓側的A
、B、C三相。
3、低 壓 端：黃、綠、紅對應接被測變壓器低電壓側a、b、c三相
4、AC220V ： 整機電源輸入口，接AC220V工頻電源。
5、 ：保護接地柱。
6、打 印 機：測量完成后打印測試結果。
五 操作說明
（ 一 ）菜單描述

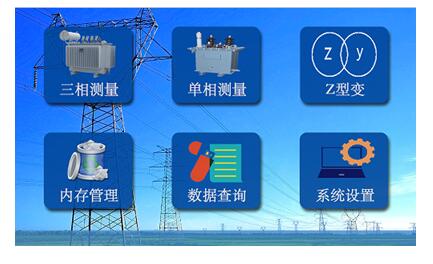

上圖為開機界面，可以選擇 三相測量，單相測量、Z型變、內存管理、數據查詢、系統設置等功能；

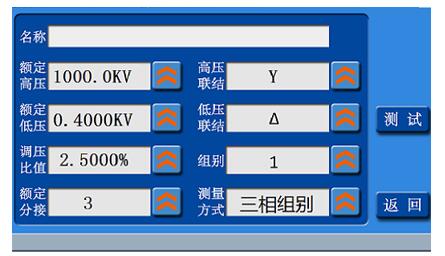

如下圖為三相測試設置界面：
按左右按鍵，移動光標；
按文本框可彈出輸入鍵盤，可輸入特殊的值，標準的值可以按右側的按鈕更改；
單相測量、z型變、設置方法基本相同，不再贅述；
測試完成界面如下圖：
