測量變壓器的絕緣電阻有哪些步驟
發布日期：2020-06-22 點擊：1340次
絕緣電阻測量

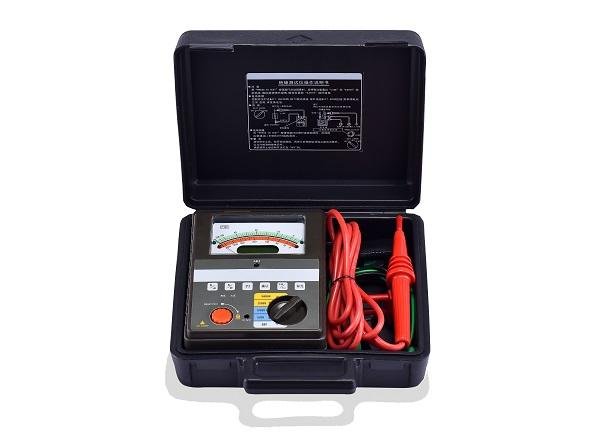

絕緣電阻測試儀（也稱為數字絕緣電阻表）在額定電壓或更高額定電壓下執行。以確定由于繞組絕緣性能下降而導致的接地或繞組與繞組之間的電阻路徑是否低。
測試測量值受變量的影響。例如溫度，濕度，測試電壓和變壓器尺寸
用于安全通電的可接受值的一般經驗法則是。每施加1000 V測試電壓1MΩ加1MΩ。
測試步驟如下：
1.請勿斷開與變壓器油箱和鐵芯的接地連接。確保變壓器箱和鐵芯接地。
2.斷開所有高壓，低壓和零線連接，避雷器，風扇系統，儀表或連接到變壓器繞組的任何低壓控制系統。
3.在開始測試之前，將所有高壓套管一起跳線，確保跳線沒有任何金屬和接地部件。還要將所有低壓和中性套管一起跳線，確保跳線沒有所有金屬和接地部件。
4.用絕緣電阻測試儀與最小規模20000MΩ。
5.然后在每組繞組和地之間進行電阻測量。必須測量要測量的繞組的接地，以便測量其絕緣電阻。
6.絕緣電阻測試儀讀數應保持1分鐘。 對兩繞組變壓器進行以下讀數：
a.高壓繞組到低壓繞組并接地
b.高壓繞組接地
c.低壓繞組到高壓繞組并接地
d.低壓繞組接地
e.高壓繞組到低壓繞組
