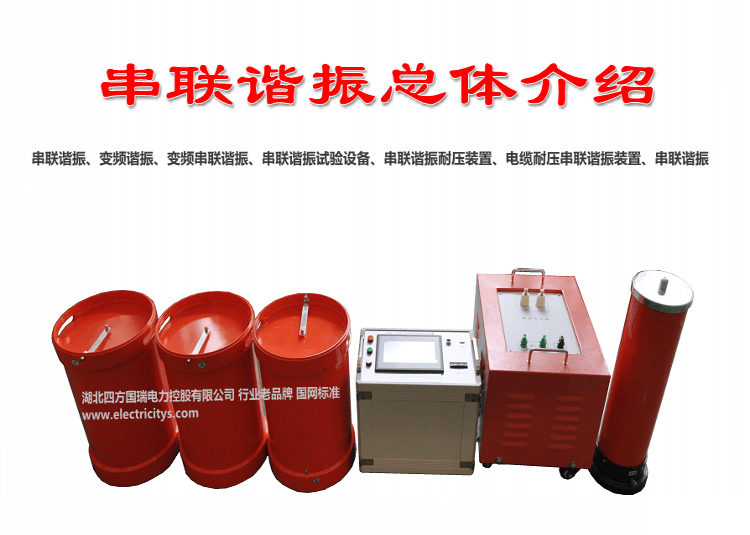

串聯諧振性能概述
發布日期：2020-06-23 點擊：3356次
各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行.在工頻條件下,由于被試品電容量較大,或者試驗電壓要求較高,對試驗裝置的電源容量相應的也有較高的要求,傳統的工頻耐壓裝置往往單件體積大,重量重,不便于現場搬運,而且不便于任意組合,靈活性較差.
目前,比較好的方法是采用變頻諧振的方法進行交流耐壓試驗本變頻諧振試驗裝置是針對電力變壓器、電力電纜、汽輪及水輪發電機的交流耐壓試驗需要而設計的.其基本原理是采用可調節(30--300Hz)串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓.
主要用途
便攜式變頻諧振主要用于以下方面:
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機的交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線,套管,互感器的交流耐壓試驗.
串聯諧振電源在電力系統應用中的優點
1.所需電源容量大大減小.串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的,在整個系統中,電源只需要提供系統中有功消耗的部分,因此,試驗所需的電源功率只有試驗容量的1∕Q.
2.設備的重量和體積大大減少.串聯諧振電源中,不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器,而且,諧振激磁電源只需試驗容量的1∕Q,使得系統重量和體積大大減少,一般為普通試驗裝置的1∕3-1∕5.
3.改善輸出電壓的波形.諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效的防止了諧波峰值對試品的誤擊穿.
4.防止大的短路電流燒傷故障點.在串聯諧振狀態,當試品的絕緣弱點被擊穿時,電路立即脫諧,回路電流迅速下降為正常試驗電流的1∕Q.而并聯諧振或者試驗變壓器方式做耐壓試驗時,擊穿電流立即上升幾十倍,兩者相比,短路電流,擊穿電流相差數百倍.所以串聯諧振能有效的找到絕緣弱點,又不存在大的短路電流燒傷故障點的憂患.
5.不會出現任何恢復過電壓.試品發生擊穿時,因失去諧和振條件,高電壓也立即消失,電弧即刻熄滅,且恢復電壓的再建立過程很長,很容易在再次達到閃落電壓前斷開電源,這種電壓的恢復過程是一種能量積累的間歇振蕩過程,其過程長,而且,不會出現任何恢復過電壓.
